Newlec

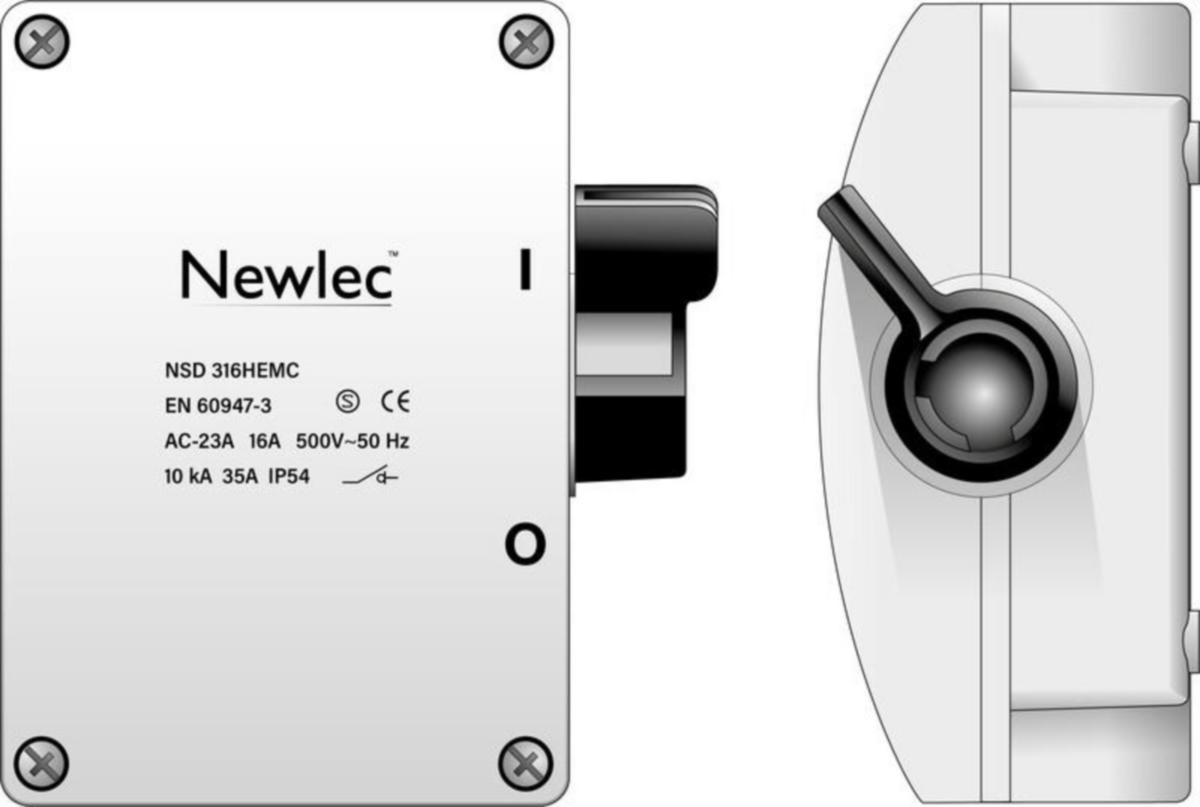

Turvakytkin vipu EMC Newlec
TURVAKYTKIN VIPU EMC NEWLEC NSD316H EMC 3X16A 7,5KW IP54
Tuotenumero Toimittajan tuotenumero:
3699006
305416
Nähdäksesi varastosaldon ja hinnan
Turvakytkin EMC 3x16A 1S 4xM25 IP54 harmaa/musta
IEC 60947-2 standardin täyttävä koteloitu EMC turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.
Kotelon ylä- ja alaosassa on kaksi M25 läpivientiä. Holkkitiivisteet 2xM25 ja 1xM25/M16 sisältyvät toimitukseen. Kotelo on sisältä pinnoitettu johtavalla maalilla. EMC-maadoitus tehdään kotelon sisällä. Kotelon väri harmaa, vivun väri musta.
IEC 60947-2 standardin täyttävä koteloitu EMC turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.
Kotelon ylä- ja alaosassa on kaksi M25 läpivientiä. Holkkitiivisteet 2xM25 ja 1xM25/M16 sisältyvät toimitukseen. Kotelo on sisältä pinnoitettu johtavalla maalilla. EMC-maadoitus tehdään kotelon sisällä. Kotelon väri harmaa, vivun väri musta.
- Kotelo valmistettu iskunkestävästä polykarbonaatista
- Napojen lukumäärä 3+N+PE
- PE- ja N-kiskot sisältyvät
- Kytkin varustettu yhdellä sulkeutuvalla apukoskettimella
- Normien mukaiset merkintätarrat sisältyvät
- Nimellisvirta 16A AC23A, 500V
- Nimellisteho 7,5kW 400V jännitteellä
- Kotelointiluokka IP54
- Johtimien suurin poikkipinta-ala 6mm²
- Kaapelien läpiviennit 4xM25
- Kotelon koko 111x129x59mm (LxKxS)
- Tuotenumero 3699006
- Toimittajan tuotenumero: 305416
- EAN koodi: 7394438054166
- Materiaaliluokka S3606A
Tekniset tiedot
- Pakkauskoot: 1 KPL/1 KPL
- Ohjauselementin väri: musta
- Mitoitettu jatkuva virta Iu: 16 A
- Napojen lukumäärä: 3
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 1
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Käyttö pääkytkimenä: kyllä
- Käyttö huoltokytkimenä: kyllä
- Käyttö turvakytkimenä: kyllä
- Maksimi nimellinen käyttöjännite Ue AC: 500 V
- Mitoitusteho AC-23, 400 V: 7.5 kW
- Mitoitettu jatkuva virta AC-21, 400 V: 16 A
- Toiminta kuin hätä-seis -asennuksella: ei
- Kotelointiluokka (IP), edestä: IP54
- Mitoituskäyttöjännite: 400-500 V
- Mitoitusteho AC-3, 400 V: 7.5 kW
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Laitteen rakenne: koko laite kotelossa
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: kyllä
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii keskusasennukseen: ei
- Sopii väliasennukseen: ei
- Moottoriohjain valittavissa: ei
- Alijännitelaukaisija valittavissa: ei
- Ohjauselementin tyyppi: keinuvipu
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
