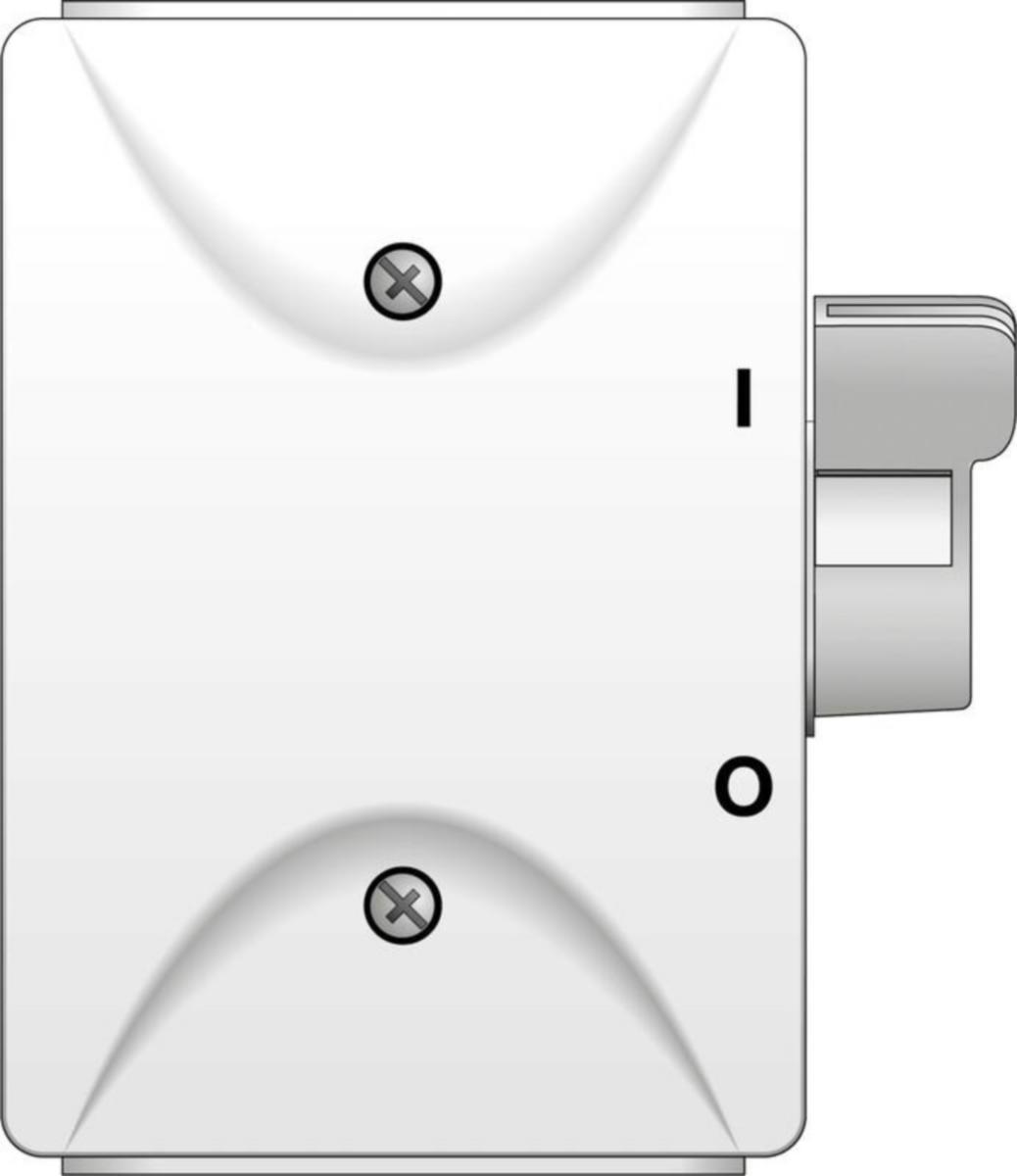

Turvakytkin vipu Newlec
TURVAKYTKIN VIPU NEWLEC NSD316DV 3X16A 500V 7,5KW IP54
Tuotenumero Toimittajan tuotenumero:
3699000
305424
Nähdäksesi varastosaldon ja hinnan
Turvakytkin kalvotiivisteillä ja vedonpoistimilla 3x16A IP54
IEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.
Kotelon ylä- ja alaosassa on kolme kalvoläpivientiä, erillisiä holkkitiivisteitä ei tarvita. Sisällä vedonpoistimet kaapelien kiinnittämiseksi. Väri valkoinen.
IEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.
Kotelon ylä- ja alaosassa on kolme kalvoläpivientiä, erillisiä holkkitiivisteitä ei tarvita. Sisällä vedonpoistimet kaapelien kiinnittämiseksi. Väri valkoinen.

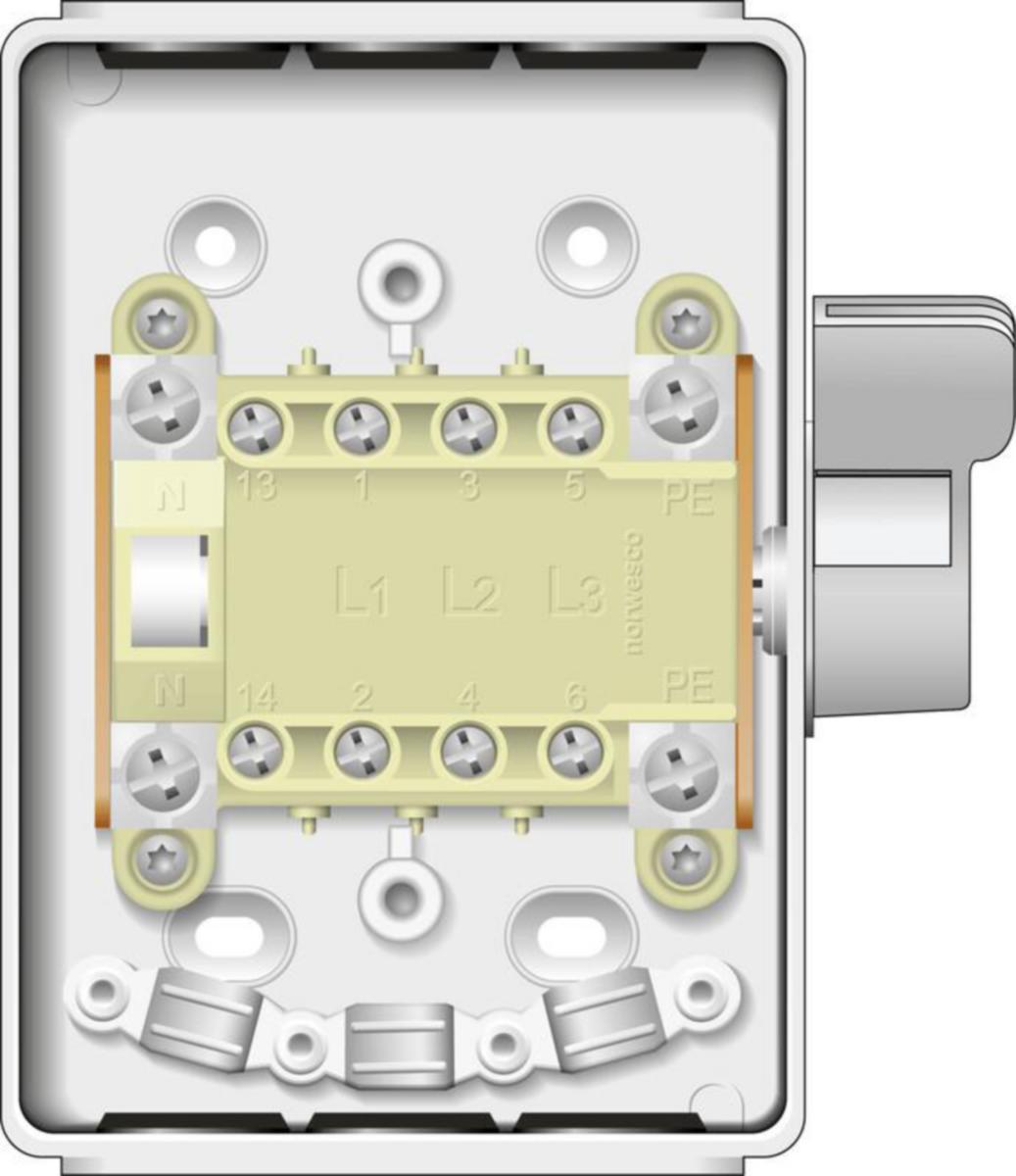

- Kotelo valmistettu iskunkestävästä polykarbonaatista
- Napojen lukumäärä 3+N+PE
- PE- ja N-kiskot sisältyvät
- Normien mukaiset merkintätarrat sisältyvät
- Nimellisvirta 16A AC23A, 500V
- Nimellisteho 7,5kW 400V jännitteellä
- Kotelointiluokka IP54
- Johtimien suurin poikkipinta-ala 6mm²
- Kaapelien läpiviennit 6x16mm

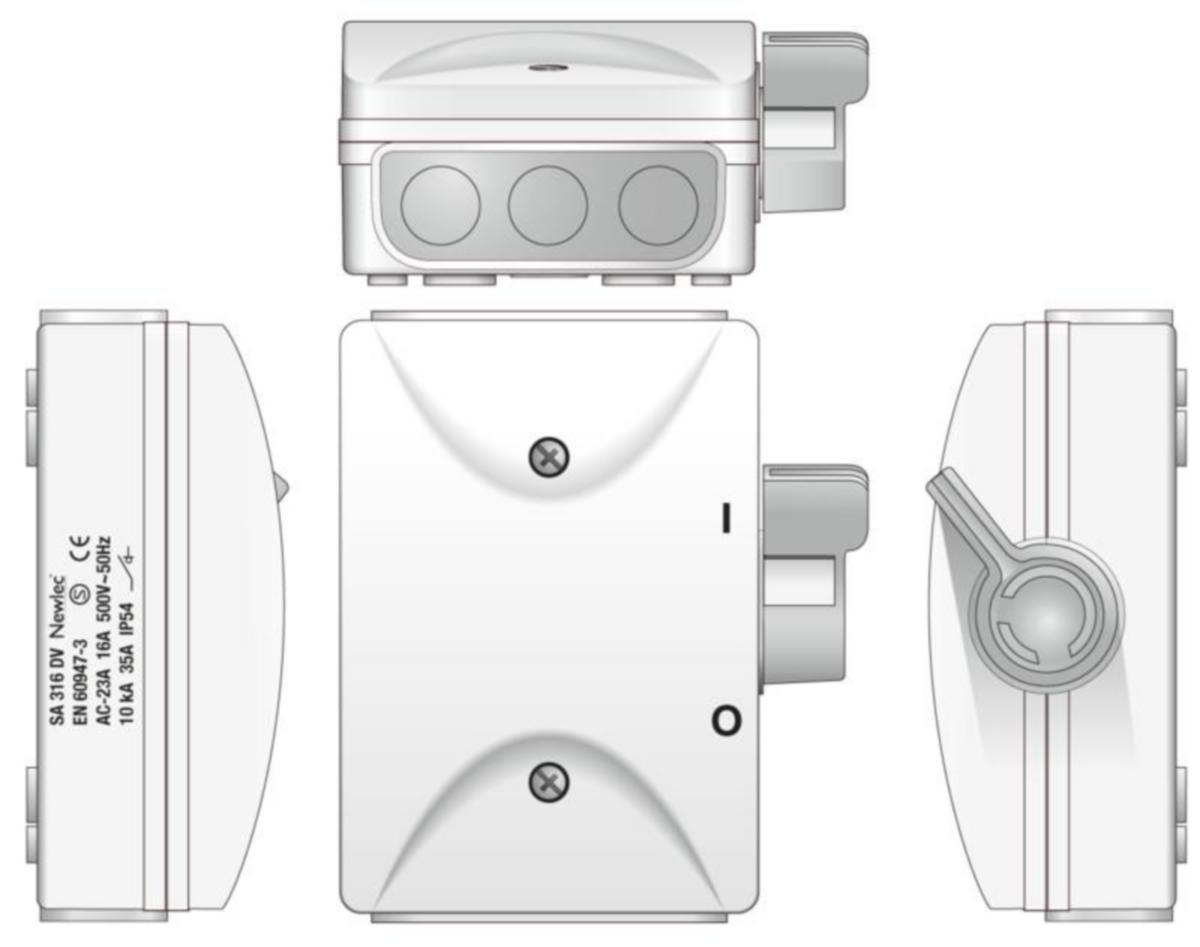

- Kotelon koko 86x128x54mm (LxKxS)
- Tuotenumero 3699000
- Toimittajan tuotenumero: 305424
- EAN koodi: 7394438054241
- Materiaaliluokka S3606A
Tekniset tiedot
- Pakkauskoot: 1 KPL/1 KPL
- Ohjauselementin väri: harmaa
- Mitoitettu jatkuva virta Iu: 16 A
- Napojen lukumäärä: 3
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Käyttö pääkytkimenä: kyllä
- Käyttö huoltokytkimenä: kyllä
- Käyttö turvakytkimenä: kyllä
- Maksimi nimellinen käyttöjännite Ue AC: 500 V
- Mitoitusteho AC-23, 400 V: 7.5 kW
- Mitoitettu jatkuva virta AC-21, 400 V: 16 A
- Toiminta kuin hätä-seis -asennuksella: ei
- Kotelointiluokka (IP), edestä: IP54
- Mitoituskäyttöjännite: 400-500 V
- Mitoitusteho AC-3, 400 V: 7.5 kW
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Laitteen rakenne: koko laite kotelossa
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: kyllä
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii keskusasennukseen: ei
- Sopii väliasennukseen: ei
- Moottoriohjain valittavissa: ei
- Alijännitelaukaisija valittavissa: ei
- Ohjauselementin tyyppi: keinuvipu
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
