Schneider Electric
Kytkinrunko Schneider Electric TeSys

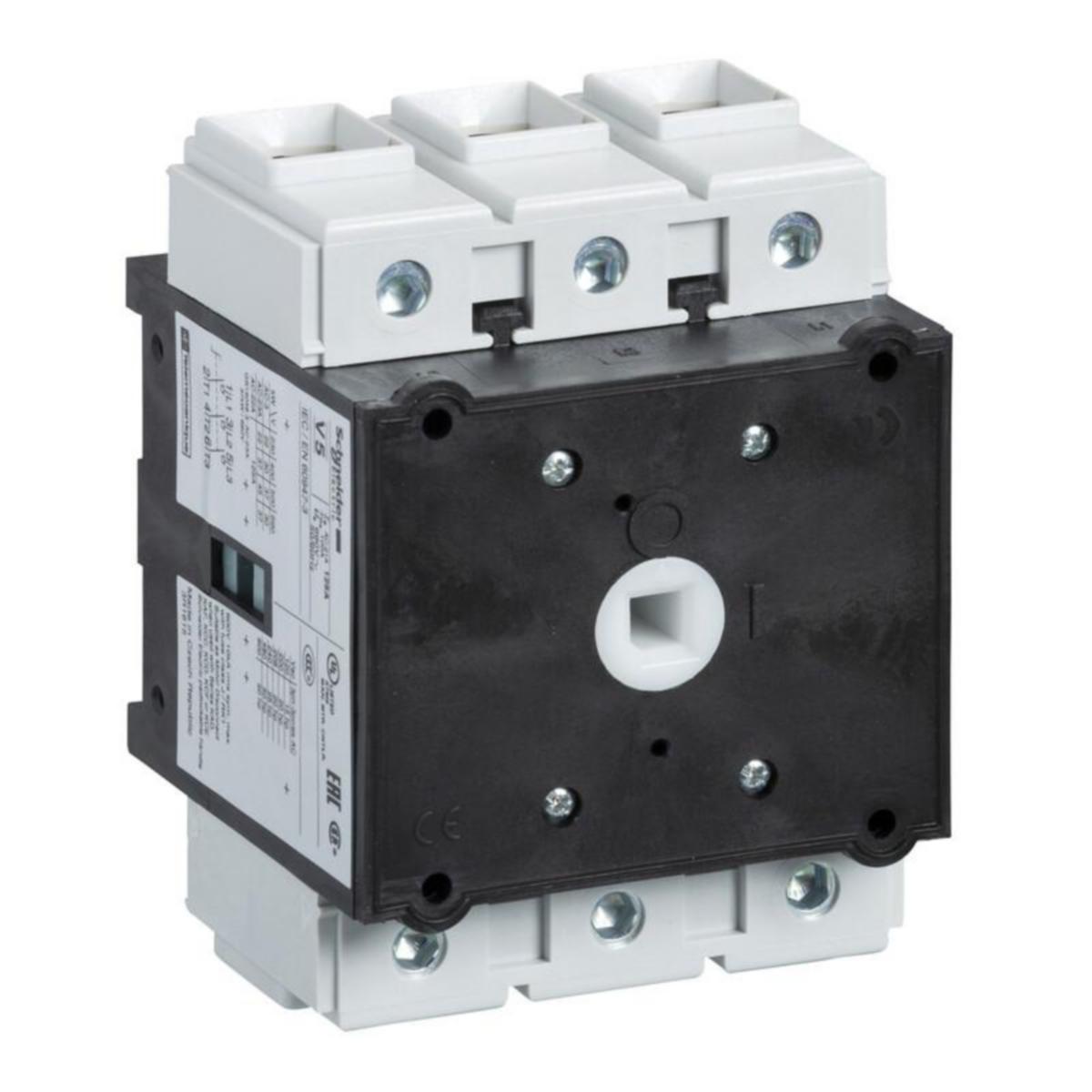

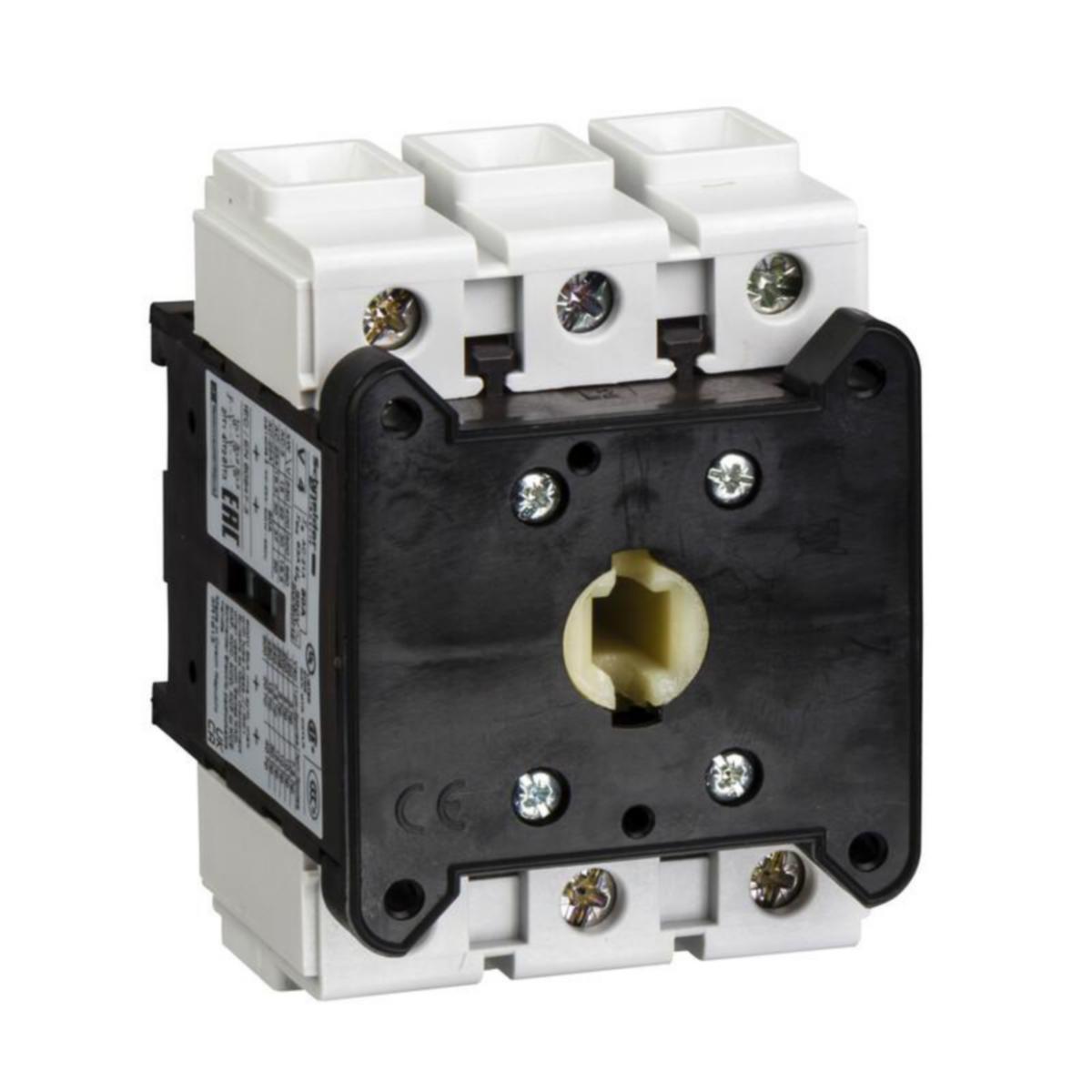

KYTKINRUNKO TESYS V5 125A
Tuotenumero Toimittajan tuotenumero:
3656497
V5
Nähdäksesi varastosaldon ja hinnan
TeSys Vario, Mini-Vario: Turvakytkimet ja kuomankytkimet
Valikoima turvallisuustuotteita, joita on helppo asentaa ja käyttää; kompaktit ja ergonomiset tuotteet moottoreiden käynnistykseen ja pysäyttämiseen.
Seinään kiinnitettävät TeSys DOL -käynnistimet LG, LJ:
Sovellukset:
Valikoima turvallisuustuotteita, joita on helppo asentaa ja käyttää; kompaktit ja ergonomiset tuotteet moottoreiden käynnistykseen ja pysäyttämiseen.
Seinään kiinnitettävät TeSys DOL -käynnistimet LG, LJ:
- Koteloituja DOL-käynnistimiä käytetään koneen käynnistyksen ja pysäyttämisen ohjaamiseen
- TeSys-moottorikäynnistinratkaisuissa on kaksi apukontaktia, joiden avulla ne voidaan integroida turvakytkentöihin
- Nämä koteloon tai kaappiin asennetut kiertoerottimet toimivat piirin kuormakatkaisimien tapaan
- Saatavana avoimena tai suljettuna versiona
- Kiinnitetään etupaneeliin tai DIN-kiskoon
- Riippulukolla lukittavat versiot
Sovellukset:
- Kaikki koneet, joissa tarvitaan:
- moottorien DOL-käynnistys ja -pysäytys
- koneen ohjauspiirin kuorman katkaisu
- Tuotenumero 3656497
- Toimittajan tuotenumero: V5
- EAN koodi: 3389110551730
- Materiaaliluokka S3607B
Tekniset tiedot
- Napojen lukumäärä: 3
- Mitoitettu jatkuva virta Iu: 125 A
- Mitoituskäyttöjännite: 690 V
- Leveys: 90 mm
- Syvyys: 90 mm
- Korkeus: 125 mm
- Esiasennettu kaapelointi: ei
- Kytkinten määrä: 1
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Laitteen rakenne: laitteessa kiinteä sisäänrakennettu tekniikka
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: ei
- Sopii etulevykiinnityskeskiöksi: kyllä
- Sopii etulevyasennukseen nelikulmaiselle reiälle: kyllä
- Sopii lattia-asennukseen: ei
- Sopii keskusasennukseen: ei
- Sopii väliasennukseen: ei
- Maksimi nimellinen käyttöjännite Ue AC: 690 V
- Moottoriohjain valittavissa: ei
- Terminen mitoituskestovirta Icw: 1.5 kA
- Mitoitettu jatkuva virta AC-21, 400 V: 125 A
- Mitoitettu jatkuva virta AC-23, 400 V: 68.5 A
- Mitoitusteho AC-23, 400 V: 37 kW
- Mitoitusteho AC-3, 400 V: 30 kW
- Kotelointiluokka (IP), edestä: IP20
- Alijännitelaukaisija valittavissa: ei
- Käyttö pääkytkimenä: ei
- Toiminta kuin hätä-seis -asennuksella: ei
- Käyttö huoltokytkimenä: ei
- Käyttö turvakytkimenä: ei
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
- Tuotesarja: TeSys
