Ohjausyksikkö Schneider Electric

TransferPacT Automatic -automaattinen syötönvaihtokytkin (ATSE, Automatic Transfer Switch Equipment, IEC 60947-6-1) varmistaa häiriöttömän sähkönjakelun kohteissa, joissa sähkön saanti on turvattava sähköverkon häiriötilanteissa. Suorituskykyinen TransferPacT Automatic ≤ 160A -vaihtokytkin sisältää kaikki tarvittavat ominaisuudet yhdessä laitteessa, on tarvittaessa etävalvontaan liitettävä ja toiminnoiltaan laajennettavissa.

TransferPacT Automatic edut:

Sähkön saatavuus

• Innovatiivinen teknologia takaa erittäin nopean syötönvaihdon.


• Määritellyt ja selkeät koordinaatiotaulukot yläpuolelle asennettavalle ylivirtasuojalle, joka suojaa syötönvaihtokytkin ja asennusta.

Tehokkuus ja yksinkertaisuus

• Modulaarinen rakenne mahdollistaa tuotteen elinkaarenaikaisen hallinnan


• Kompakti All-in-One-rakenne säästää tilaa ja tekee asennuksesta helppoa.


• Plug and Play -asenteiset toimintamoduulit mahdollistavat käytönaikaisen toimintojen laajentamisen ilman käyttökatkoksia.


• Sähkökeskuksen eristysvastusmittaus ilman päävirtapiirin johtimien irroittamista laitteessa olevan kytkimen avulla.

Etähallintaan liitettävä

• TransferPacT Active mahdollistaa 24/7 tarkan sähkönjakelun valvonnan jännitteen, taajuuden, jännitteen epäsymmetrian ja väärän vaihejärjestyksen osalta.

Ominaisuuksia:

• Kaksi runkokokoa: 100A tai 160A


• Napojen lukumäärä: 2, 3 tai 4


• Nopea siirto syötöltä toiselle: < 500 ms


• Käyttöluokka: AC-33B (80A/100A,100A runkokoko: AC-32B)


• Kolmiasentoinen lukittava käsikäyttökytkin vakiona


• Eristyksenvastusmittauskytkin integroituna


• Selkeä LED-indikointi syötön lähteen indikointiin


• Sovellukset:

  • U-U (syöttö I - syöttö II)


  • U-G (syöttö I - generaattori I)




• Kaksi ohjauspaneelityyppiä:

  • TransferPacT Automatic: valinta-/dippikytkin -HMI


  • TransferPacT Active Automatic: LCD-HMI




• Modbus (vakiona): TransferPacT Active Automatic (LCD)

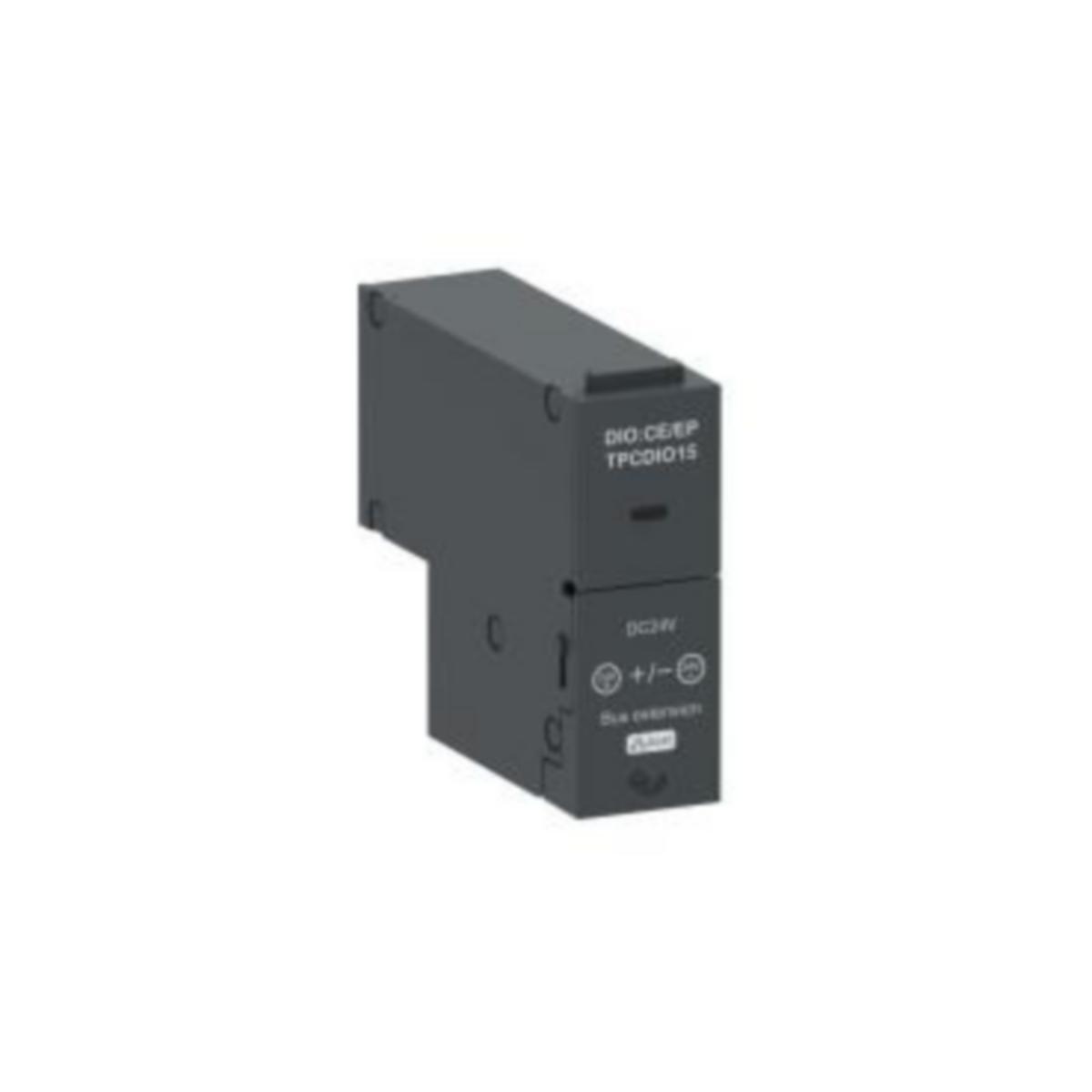

• Lisämoduulit toimintojen laajentamiseen:

  • Generaattorin käynnitys -lähtö


  • Ulkopuolinen etäkäyttö (ohjaus) -lähtö


  • Tulipalohälytystoiminto-tulo


  • Kuorman kevennys -tulo


  • Vaihdon esto ja testaus -tulo




• Muita lisätarvikkeita:

  • Apukoskettimet


  • Kosketussuojat


  • Päävirtapiirin laajennuskiskot


  • Ulkoinen HMI (TransferPacT Active)




• Skannattava QR-koodi laiteen etulevyssä sisältää tekniset dokumentit
