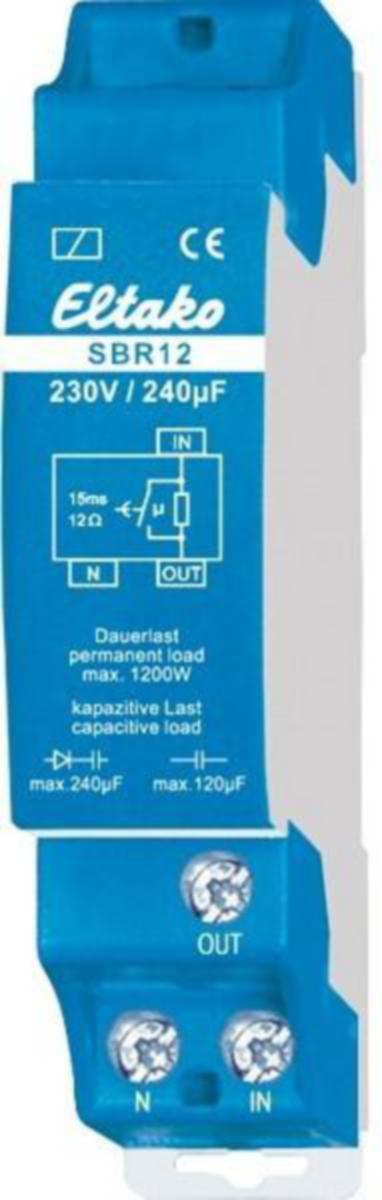

Virranrajoitusrele SBR12-230V/240µF Eltako

Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 1 moduuli = leveys 18mm, syvyys 58mm.Maks. 240μF:n kapasitiivinen kuorma tasasuuntaajan jälkeen (esim. energiansäästölampputai tai HF-liitäntälaite) tai 120μF suoraan verkosta (esim. rinnakkaiskompensoitu loisteputki). Rajoitusvastus 12Ω, joka rajoittaa käynnistysvirran 15 millisekuntiin. Energiansäästölamppujen, loisteputkien ja pienten loisteputkien kytkentävirta rajoittuu lyhyen päällekytkentäajan (n. 15 millisekuntia) avulla 20A:han tehovastuksen (12Ω) vaikutuksesta. Virranrajoitusrele kytketään ohjattavan releen koskettimen ja kuorman väliin. Jatkuva kuorma kork. 1200W, maksimikytkentätaajuus 600/h.Kapasitiivista kuormaa koskeva selitys: Ilmoitettu kapasitiivinen maksimikuorma suoraan verkosta on määrittävä tekijä esim. rinnakkaiskompen- soitaville loisteputkille ja perinteisille kuormille. Jos kondensaattori kytketään rinnakkain sähköverkkoon, määrittävä tekijä määrää oikean lamppukohtaisen mitoituksen. Ilmoitettu kapasitiivinen maksimikuorma tasasuuntaajan jälkeen on määrittävä tekijä energiansäästölampuille ja HF-liitäntälaitteille. Laskettavissa on 10 μF:n kapasitanssi lamppua kohden.
