Valvontarele pinnankorkeus Crouzet

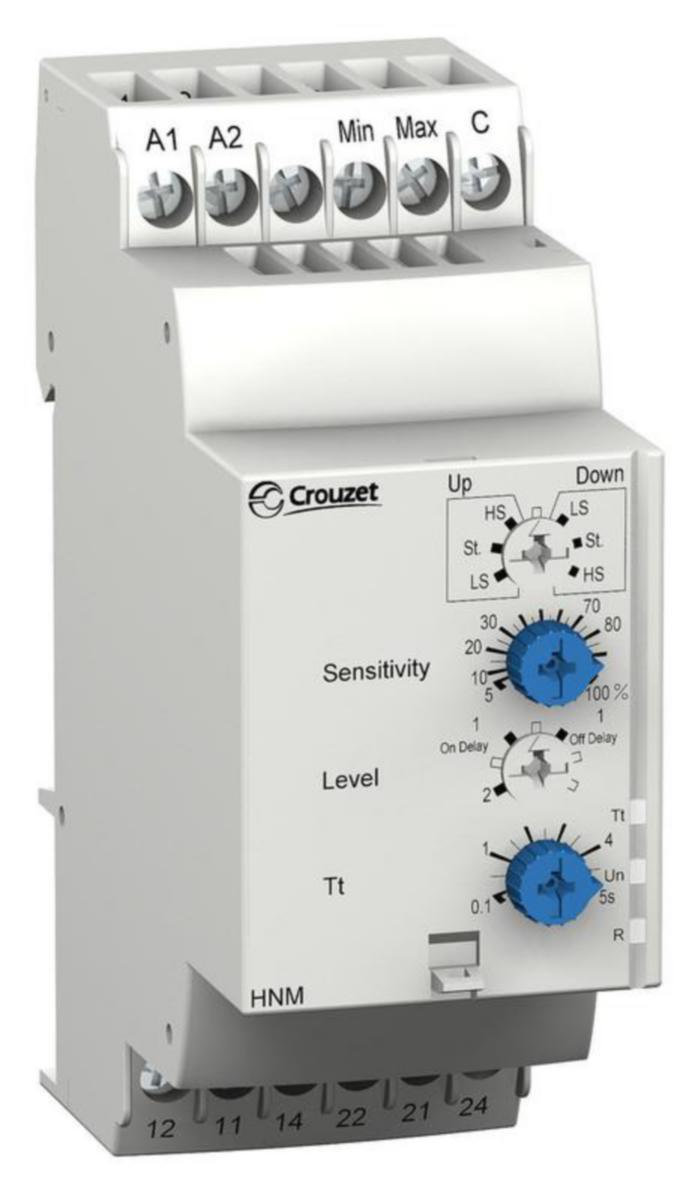

HNM pinnanvalvontarelettä käytetään johtavien nesteiden pinnan-valvontaan. Toiminta perustuu siihen että neste muodostaa kontaktin kahden johtavan elektrodin välille. Johtavuusalueita on kolme: LS, ST ja HS, joiden sisällä herkkyyttä (sensitivity) voidaan säätää 5 - 100 % . Kahden pinnan välillä voidaan käyttää tyhjennys- tai täyttötoimintaa. Yhden pinnan säädölle voidaan käyttää tyhjennys (Down) tai täyttö-toiminnon (Up) kanssa veto- tai päästöhidastusta ( ”on delay” tai ”off delay” ). Elektrodeille syötetään pientä AC-jännitettä hapettumisen estämiseksi. Valittavissa on tyhjennys- tai täyttötoiminta. Lisäksi voidaan valita yhden pinnan säädölle vetohidastus (”on delay”) tai päästöhidastus (”off delay”) säädettävällä 0,1-5 s ajalla. Vihreä LED osoittaa että käyttöjännite on OK. Keltainen LED osoittaa ulostuloreleen tilaa. Erillinen keltainen LED vilkkuu viiveen Tt aikana. Jos valintakytkimiä Up/Down tai on/off delay käännetään käyttöjännitteen ollessa päällä, kaikki LEDit alkavat vilkkua ja edelliset asetukset jäävät voimaan, kunnes käyttöjännite katkaistaan ja kytketään uudestaan päälle.
