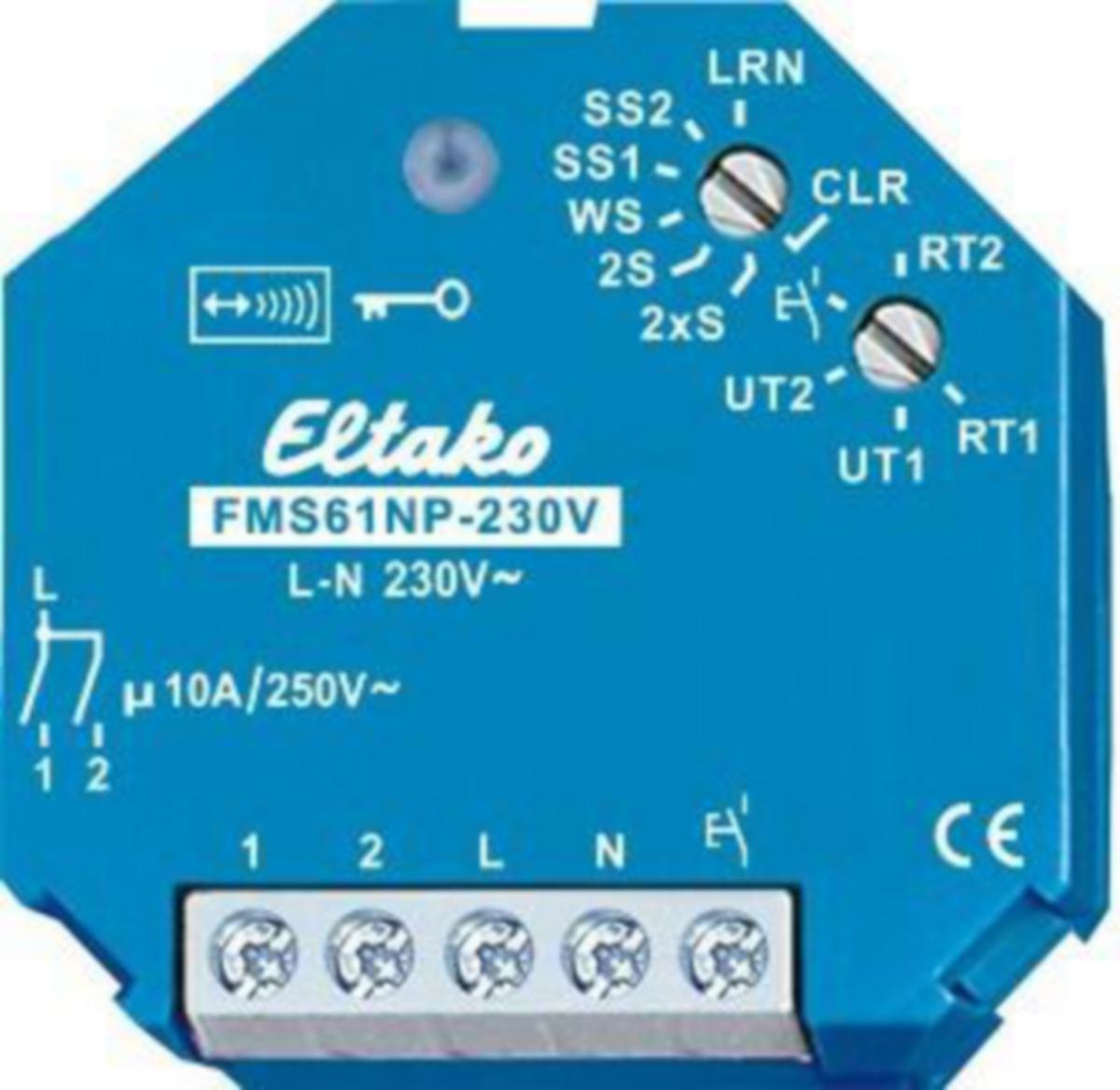

Relevastaanotin FMS61NP-230V Eltako

Langaton 2-kanavainen monitoimi-impulssirele kojerasiaan, jossa kaksi erikseen ohjattavaa kanavaa ja valittavissa 5 erilaista releen kärkien toimintoa. Käyttö esimerkiksi valaistuksen päälle/pois kytkentään. Releen kumpaankin kanavaan voidaan yhdistää omat painikkeensa (yhteensä 35 painiketta) ja ohjata täten kumpaakin releen kärkeä erikseen omilla painikkeillaan (toiminto 2xS). Tämän lisäksi käytettävissä on yhteensä 5 erilaista releen kärkien toimintoa. Ylemmällä kiertokytkimellä valittavat toiminnot: 2xS = 2-kanavainen impulssirele, kummassakin kanavassa 1 sulkeutuva (NO) kosketin. 2S = Impulssirele 2:lla sulkeutuvalla (NO) koskettimella. WS = Impulssirele 1:llä sulkeutuvalla (NO) koskettimella ja 1:llä avautuvalla (NC) koskettimella. SS1 = Impulssitoiminto jaksokytkennällä, 1+1 sulkeutuvaa (NO) kosketinta vaihtojaksoa varten, 0 - kosketin 1 - kosketin 2 - kosketin 1+2. SS2 = Impulssitoiminto jaksokytkennällä,1+1sulkeutuvaa(NO) kosketinta vaihtojaksoa varten, 0 - kosketin 1 - kosketin 1+2 - kosketin 2. Alempaa kiertokytkintä käytetään vain langattomien painikkeiden ja lähettimien opettamiseen.

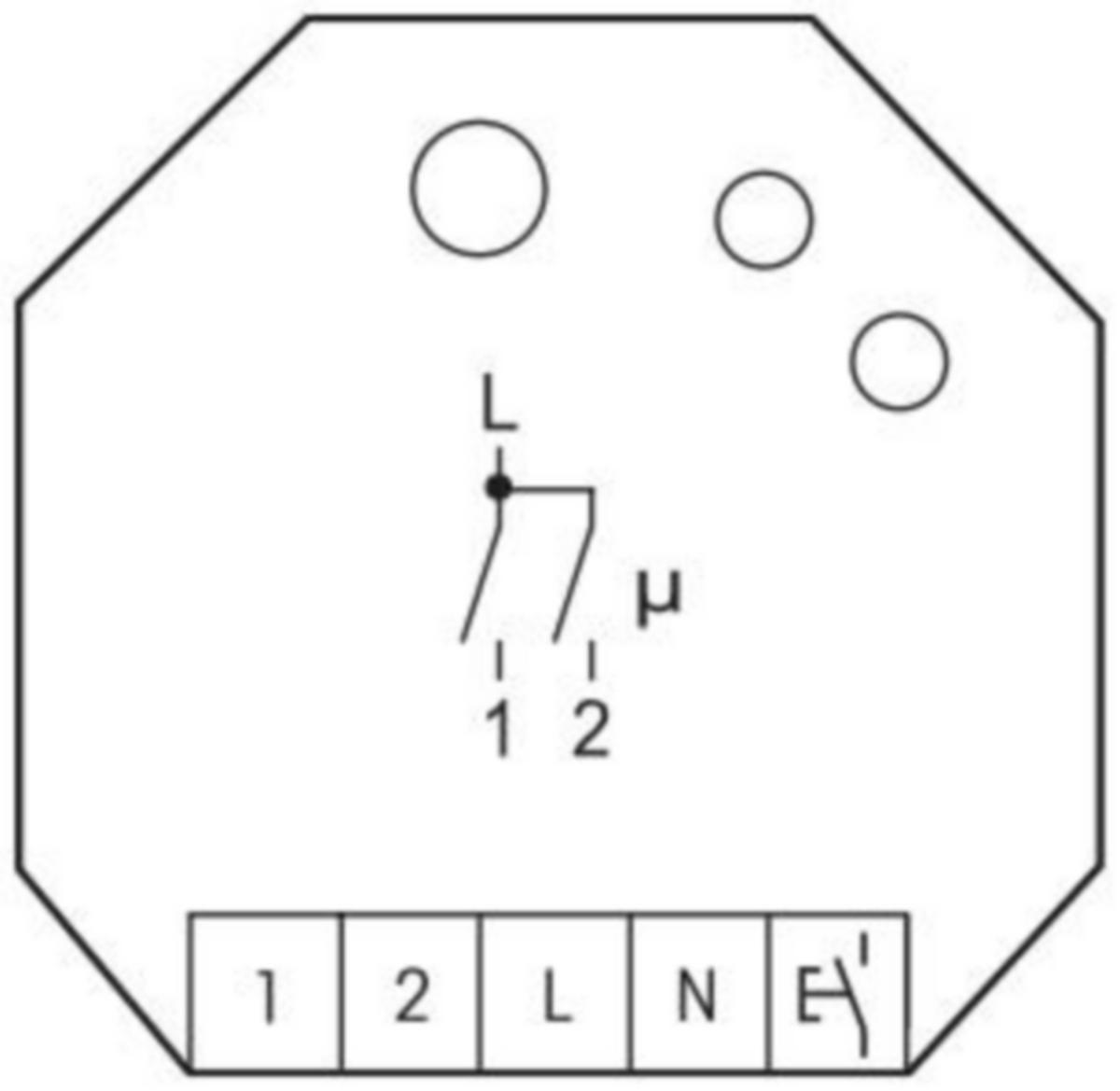

1+1 sulkeutuvaa (NO) ei-potentiaalivapaata kosketinta, 10A/250V AC.
230V LED-kuorma enintään 400W, hehkulamppukuorma enintään 2000W.
Valmiustilan kulutus vain 0,8 wattia.
Uppoasennukseen, pituus 45mm, leveys 45mm, syvyys 33mm.
Syöttö-, käyttö-, ja ohjausjännite 230V.
Maksimivirta 230V:lla molempien koskettimien summana 16A.
Jos syöttöjännite katkeaa, kytkentätila säilyy ennallaan.
Voidaan ohjata myös perinteisellä johdotetulla jousipalautteisella 230V painikkeella (vain toiminnossa 2xS, liittimessä 1).
LED-merkkivalo vilkkuu opetusprosessin aikana käyttöohjeen mukaisesti, käytön aikana se välähtää lyhyesti aina vastaanottaessaan langattoman signaalin.
