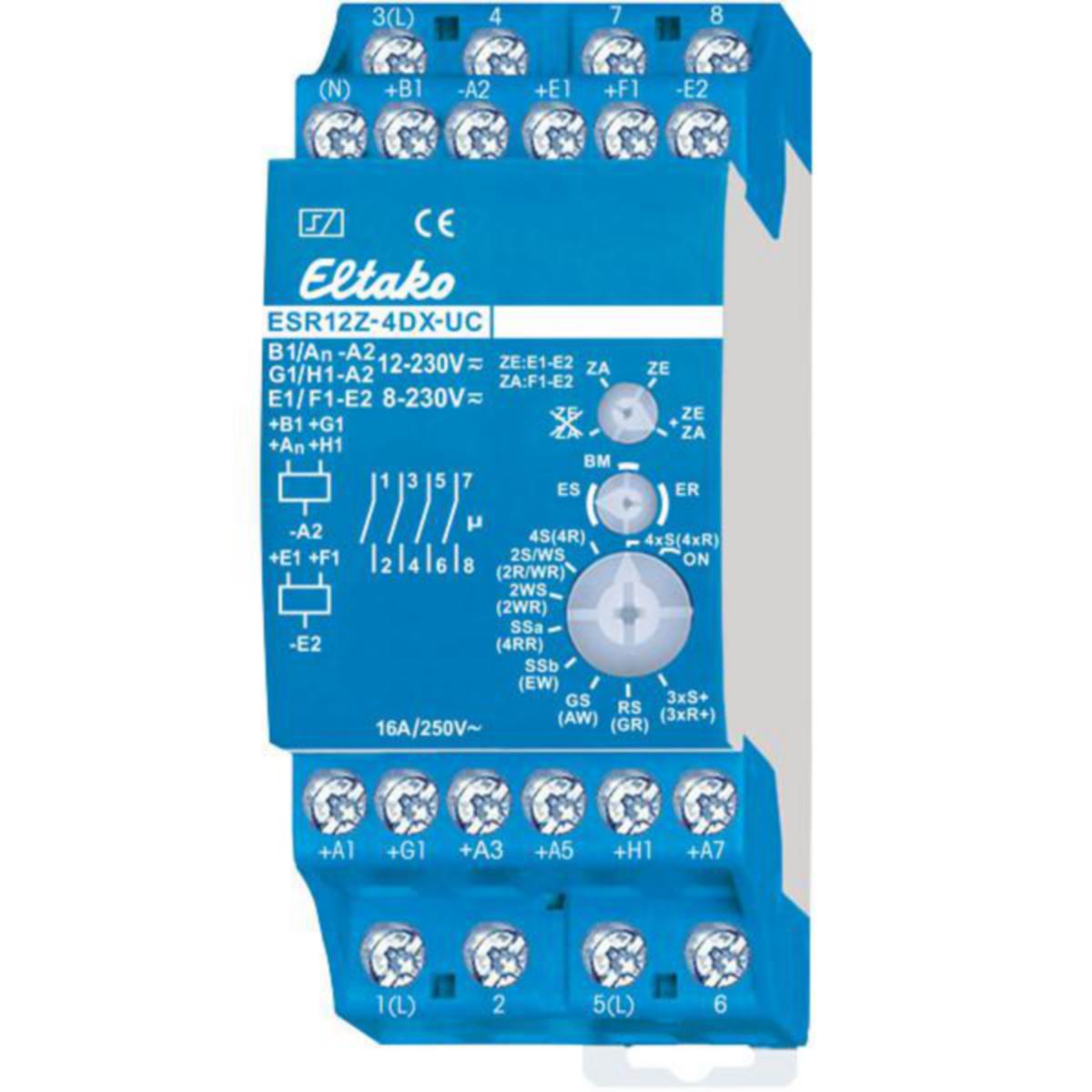

Monitoimirele ESR12Z-4DX-UC Eltako

4-kanavainen impulssirele työvirtarele toiminnolla. Myös keskus- ja ryhmäohjaus.

4 itsenäisesti ohjattavaa sulkeutuvaa (NO) potentiaalivapaata kosketinta, 16A/250V AC.
230V LED-kuorma kork. 600W.
Hehkulamppukuorma kork. 2000W.
Valmiustilan kulutus on ainoastaan 0,03-0,4 wattia.
Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.
2 moduulia = leveys 36mm, syvyys 58mm.
Patentoidun Eltako Duplex -tekniikan (DX) avulla, kolme neljästä normaalisti potentiaalivapaasta koskettimesta voidaan silti kytkeä nollapisteessä 230V AC 50Hz ja vähentää siten merkittävästi niiden kulumista. Liitä tätä varten yksinkertaisesti nollajohdin liittimeen (N) ja L liittimeen 1(L), 3(L) tai 5(L). Virrankulutus valmiustilassa tällöin vain 0,1W.
Jos koskettimia käytetään ohjaamaan laitetta, joka ei kytke nolla-pisteessä, niin (N)-liitintä ei pidä kytkeä, koska tällöin ylimääräinen kytkentäviive voi johtaa vastakkaiseen lopputulokseen.
Paikallisohjaustuloissa monijännite 12-230V UC.
Monijännite keskusohjaustuloissa ON ja OFF 8-230V AC/DC, jotka on galvaanisesti erotettuja paikallisista tuloista.
Monijännite ryhmäohjauksen ON ja OFF tuloissa 12–230V AC/DC. Potentiaalin tulee olla sama kuin paikallisissa ohjaustuloissa. Näiden impulssikytkimien ryhmiä voidaan ohjata erikseen ryhmäohjaustulojen avulla. Käyttö ja paikallisohjauksen jännite on oltava sama.
Modernia hybriditekniikkaa, jossa yhdistyvät kulumattoman elektronisen ohjauksen sekä tehokkaiden erikoisreleiden suurimmat edut.
Odota asentamisen jälkeen, että lyhyt automaattinen synkronisointi päättyy, ennen kuin kytket laitteita verkkoon.
Keskusohjauksen komento on aina etusijalla.
Paikallisohjaustuloista tulevat signaalit ovat estyneitä niin kauan kuin keskusohjauksesta välittyy signaali.
Jännitekatkoksen sattuessa lähdöt kytkeytyvät pois päältä ennalta määritetyssä järjestyksessä.
