AhlsellTuotteetSähköTeollisuustuotteet 23/27/36-38/8637 MoottorilähtökomponentitKontaktoritKontaktorit
ABB
Kontaktori ABB

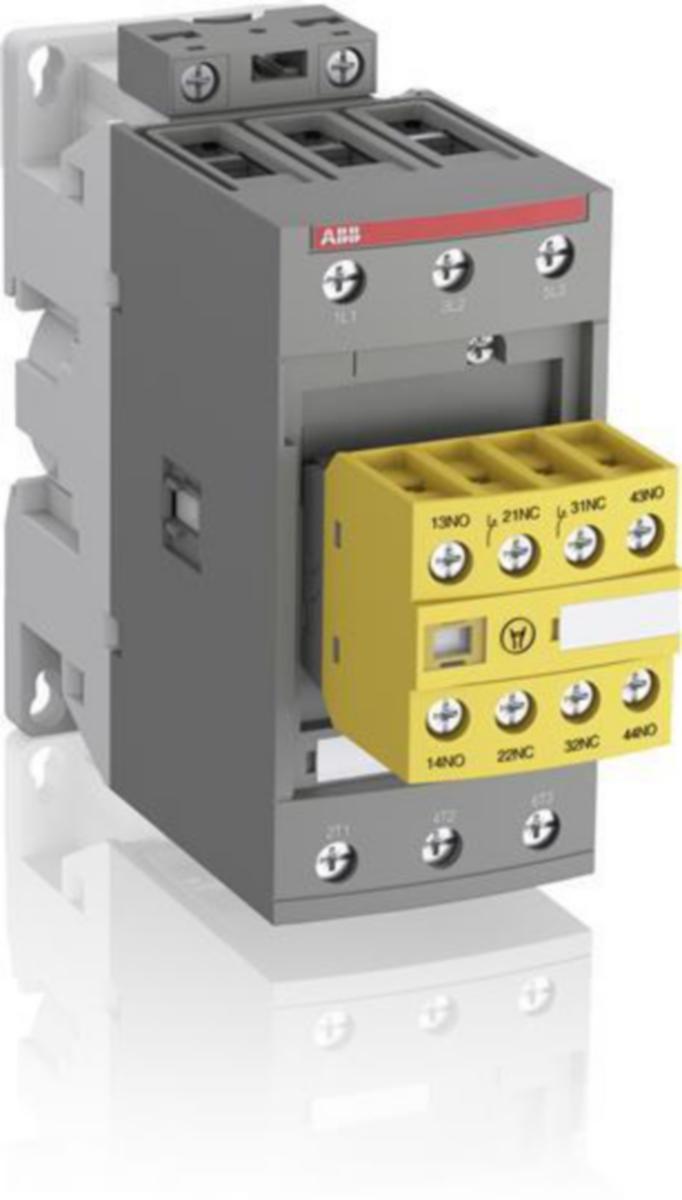

KONTAKTORI ABB AFS40-30-22-13 2S+2A 40A
Tuotenumero Toimittajan tuotenumero:
3708068
AFS40-30-22-13
Nähdäksesi varastosaldon ja hinnan
AFS-kontaktorisarja turvapiireihin, keltainen väri kertoo turvallisuudesta. Erityisesti turvapiireihin soveltuva tuotesarja koostuu kontaktorisarjasta 9 - 750 A eli sopii moottoreille 4 – 400 kW. Kontaktorin päällä taikka sivulla on tehdasasenteinen keltainen apukosketinpakka, joka havaitaan keskuksen muista ohjauskomponenteista helposti. Koskettimien rakenne on IEC 60947-5-1 mukainen sisältäen pakko-ohjatut ja peilikoskettimet. Kontaktorin ohjauskela on elektronisesti ohjattu laajajännitelekela, jossa vakiona sisäinen ohjauspiirin häiriösuojaus. Avautumisaika erityiselle 24 VDC kelalle AFS09Z…AFS38Z on alle 30 ms. Suunnittelua varten tiedot ladattavissa Sistema ja FSDT kirjastoista.
- Tuotenumero 3708068
- Toimittajan tuotenumero: AFS40-30-22-13
- EAN koodi: 3471523157637
- Materiaaliluokka S3702B
Tekniset tiedot
- Mitoitusteho AC-3, 400 V: 18.5 kW
- Mitoitusvirta Ie, AC-1, 400 V: 70 A
- Mitoitusvirta Ie, AC-3, 400 V: 40 A
- Ohjauksen mitoitussyöttöjännite AC 50 Hz: 100-250 V
- Ohjauksen mitoitussyöttöjännite DC: 100-250 V
- Pääkytkimien lukumäärä (sulkeutuva kosketin): 3
- Pääkytkimien lukumäärä (avautuva kosketin): 0
- Ohjausjännitteen tyyppi: AC/DC
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 2
- Lisäkytkimien lukumäärä (avautuva kosketin): 2
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Laajennettava: ei
- Mitoituskäyttöteho NEMA: 22.371 kW
- Leveys: 55 mm
- Syvyys: 144 mm
- Käyttöjännite 50 Hz: 690 V
- Käyttöjännite 60 Hz: 690 V
- Korkeus: 125.5 mm
- Ohjauksen mitoitussyöttöjännite AC 60 Hz: 100-250 V
