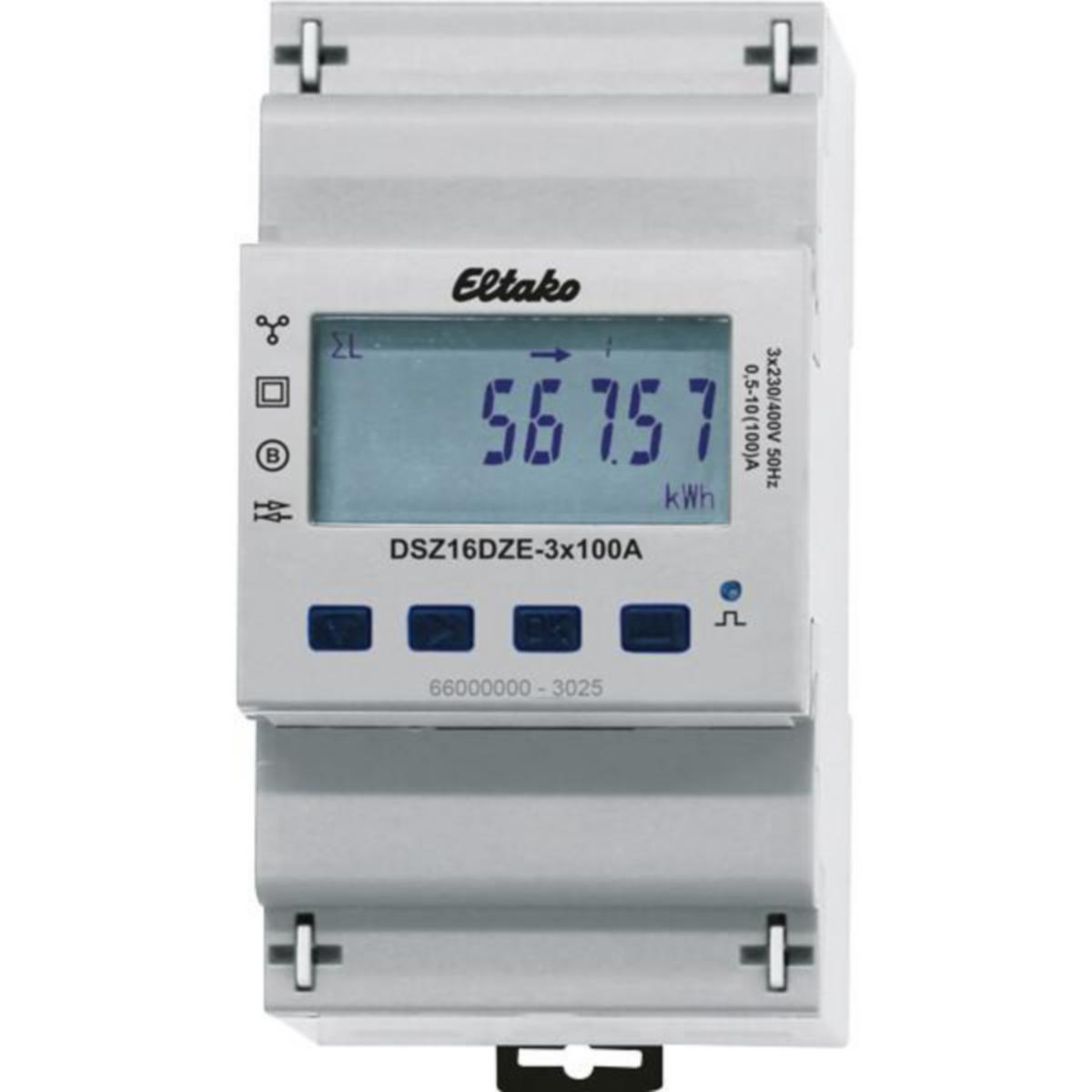

Energiamittari DIN Eltako Sarja 16

Kaksisuuntainen 3-vaiheinen energiamittari, esimerkiksi aurinkopaneeliasennuksiin. 3x100A, Modbus- ja S0-liitännät vakiona. Voidaan yhdistää erilaisiin Modbus-yhdyskäytäviin, kuten ZGW16WL-IP, tiedon analysointia ja siirtoa varten eri protokollien kautta. Virrankulutus valmiustilassa vain 0,8 W vaihetta kohden.3 moduulia (leveys 54mm), syvyys 58mm. Sinetöitävät liitinkannet. Tarkkuusluokka B (1%). Käynnistysvirta on 40mA vaihetta kohden.Mittaustoiminnot ja mitattavat arvot:

Jännite, virta, pätöteho, näennäisteho, loisteho, tehokerroin, taajuus.
4-tariffimittari ja kokonaismittari pätöteholle.

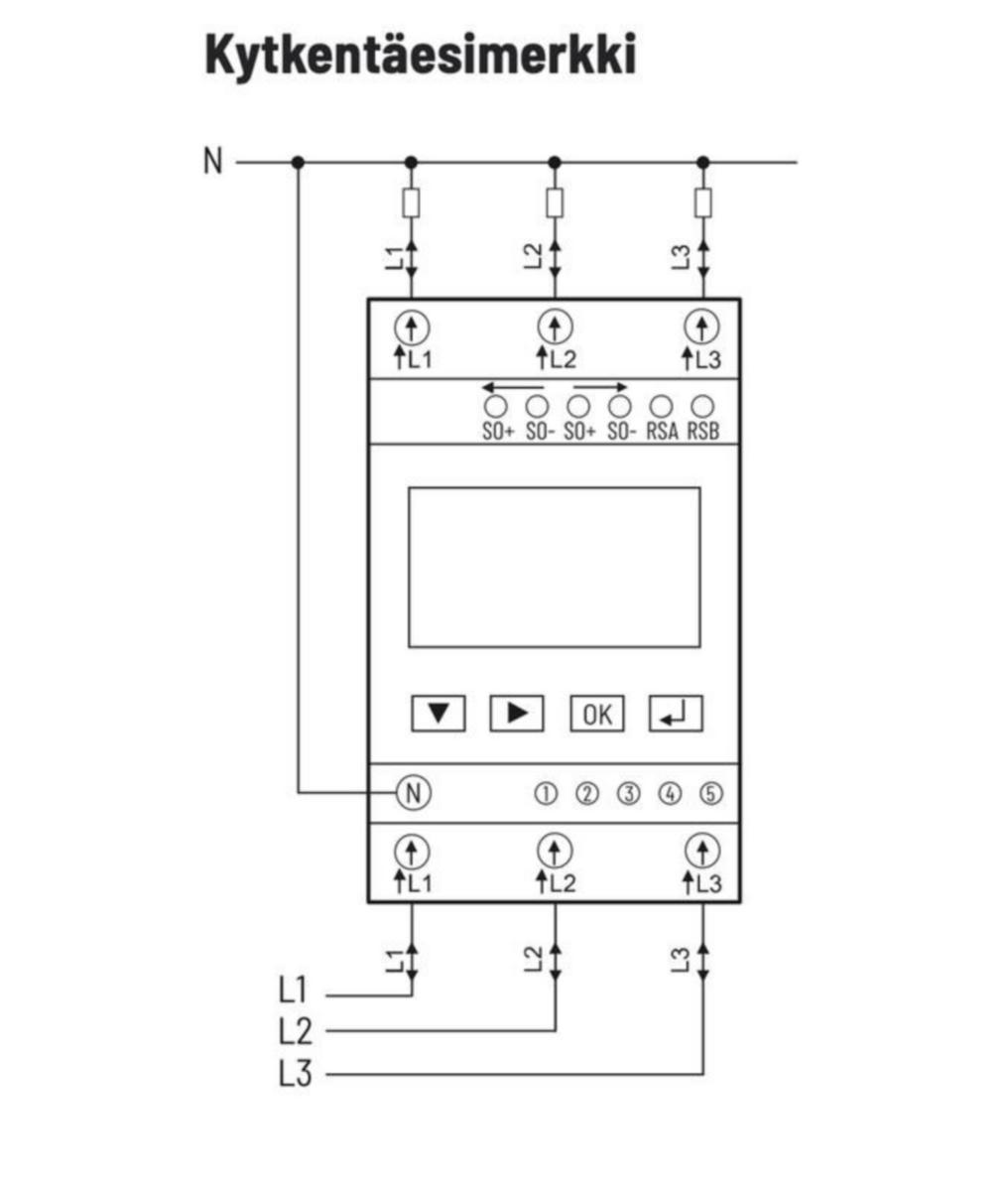

1, 2 tai 3 vaiheen kytkentä on mahdollista.
Mittausarvojen päivitys 100ms välein.
Suurin virta 100A / Referenssivirta (perusvirta) 10A.

Näytön ominaisuudet ja käyttö:

Automaattinen näytön lukeman vaihto 5 sekunnin välein kulutus (verkosta otto)/tuotanto (verkkoon syöttö).
Jännitteet: L1-N, L2-N, L3-N, L1-L2, L2-L3, L3-L1.
Virta: L1, L2, L3, N.
Pätöteho vaiheittain ja kokonaisteho.
Taajuus.
Kokonaiskulutus ja kokonaistuotanto.
Nykyisen tariffin näyttö (T1–T4).
Nollattavat mittarilukemat kokonais- ja tariffiarvoille (kulutus ja tuotanto).
Näyttö luettavissa myös sähkökatkon sattuessa (kahdesti 14 päivän aikana).
LED-merkkivalo (100 pulssia/kWh).
PIN-suojaus asetuksille.
Tehdasasetusten palautus mahdollista (PIN, S0, Modbus).
