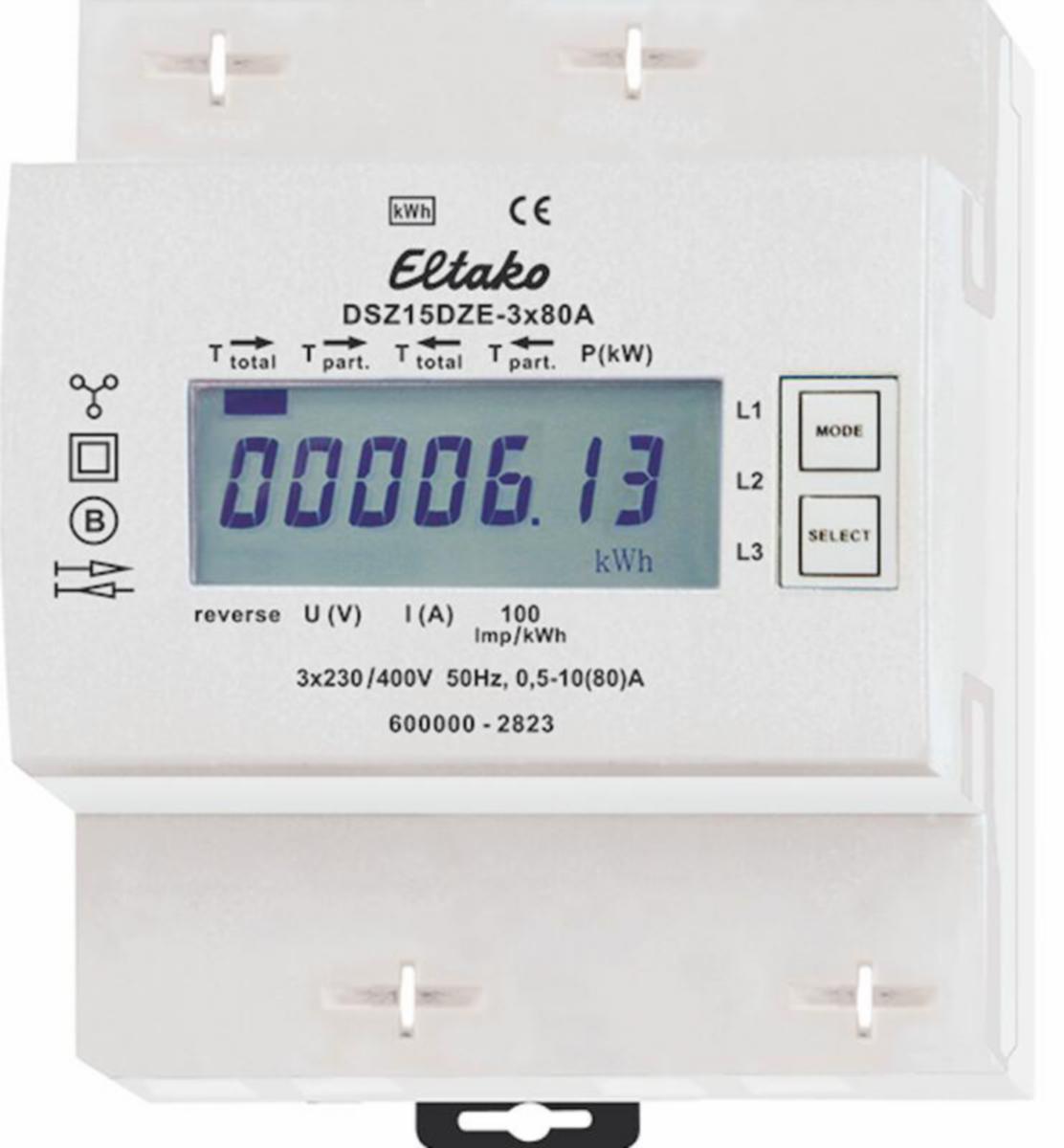

Energiamittari DIN Eltako Sarja 15

Kaksisuuntainen kolmevaihe energiamittari, esimerkiksi aurinkopaneeliasennuksiin.

Nestekidenäytöstä voidaan lukea kokonaisenergiankulutus kulutusta ja tuottoa kohti (kWh), nollattavaan muistiin tallennettu kokonaiskulutus kulutusta ja tuottoa kohti (kWh), hetkellinen virrankulutus P (kW), hetkellinen jännite U (V) ja hetkellinen virta I (A) per vaihe.

Normaalinäytössä energian mittauksesta saadut arvot on tasapainotettu ja näytössä näytetään kummankin suunnan lukemien summa.

• Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.


• 4 moduulia = leveys 70mm, syvyys 58mm.


• Tarkkuusluokka B (1%).


• S0-liitännällä.


• Suoraan mittaava kolmivaihevirtamittari, mittaa pätöenergian tulojen ja lähtöjen välillä virtaavien sähkövirtojen perusteella.


• Laitteen oma kulutus, joka on korkeintaan vain 0,5 wattia, tai pätöteho, joka on 0,5 wattia johtoa kohden, ei tule huomioiduksi mittauksissa, eikä se näy näytössä.

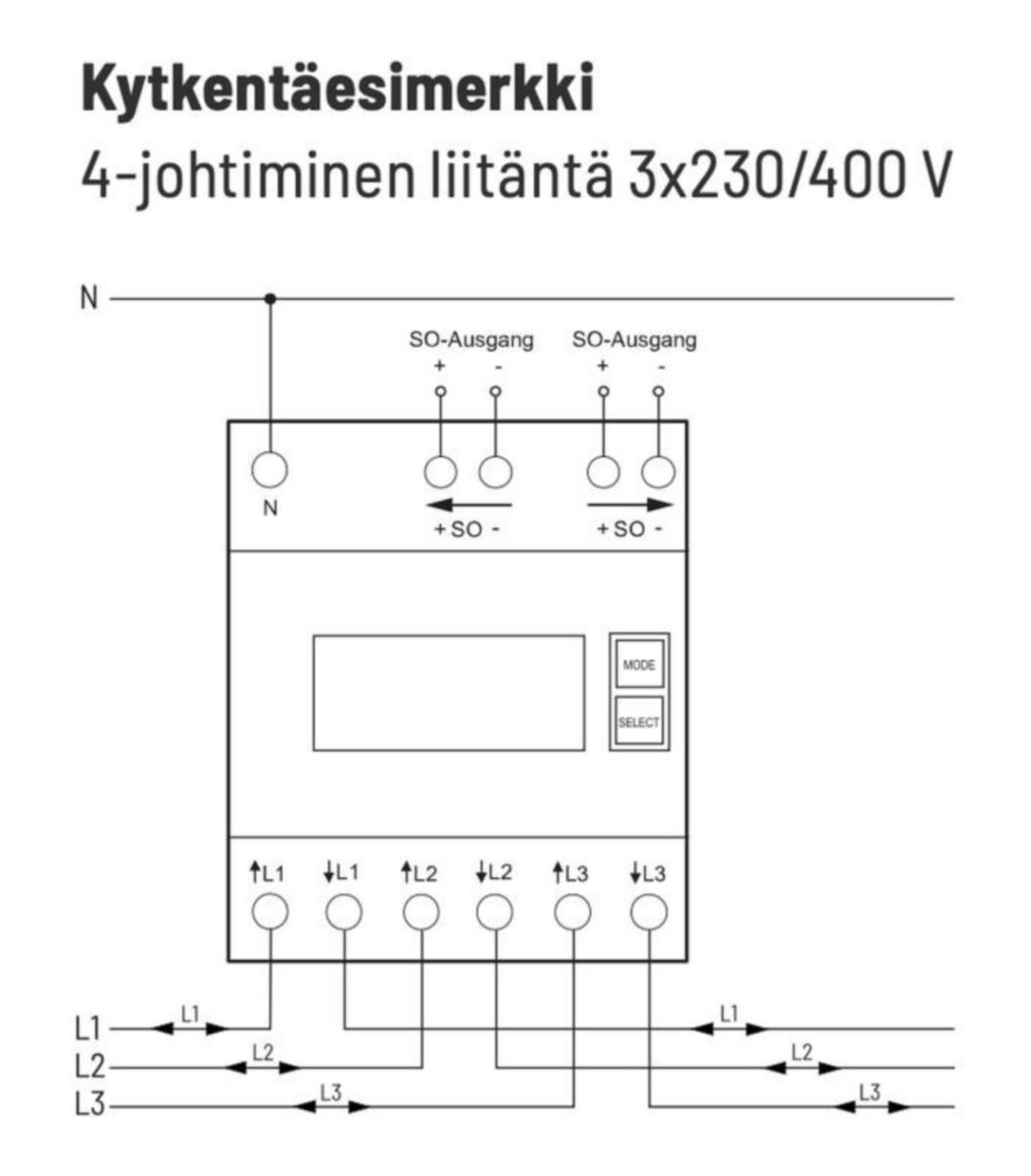

• 1, 2 tai 3 vaihejohtimet joiden virta on maksimissaan 80A, voidaan kytkeä mittariin.


• Käynnistysvirta on 40mA.


• N-liittimen on oltava aina kytkettynä. Energiankulutuksen ja energian tuoton arvot tallennetaan haihtumattomaan muistiin ja näytetään uudelleen heti sähkökatkon jälkeen.


• 7-osainen nestekidenäyttö voidaan lukea myös ilman virransyöttöä kahdesti kahden viikon sisällä.


• Virrankulutus osoitetaan palkilla näytössä, joka vilkkuu nopeudella 100 kertaa/kWh.


• Näytön oikealla puolella ovat näppäimet MODE ja SELECT. Paina niitä selataksesi valikkoa käyttöohjeen mukaisesti.


• Vikailmoitus (false). Kun jokin vaihejohdin puuttuu, näyttöön ilmestyy 'false' ja kyseinen vaihejohdin näytetään näytöllä.
