Työmaadoitusväline Sofamel PATL-MPU

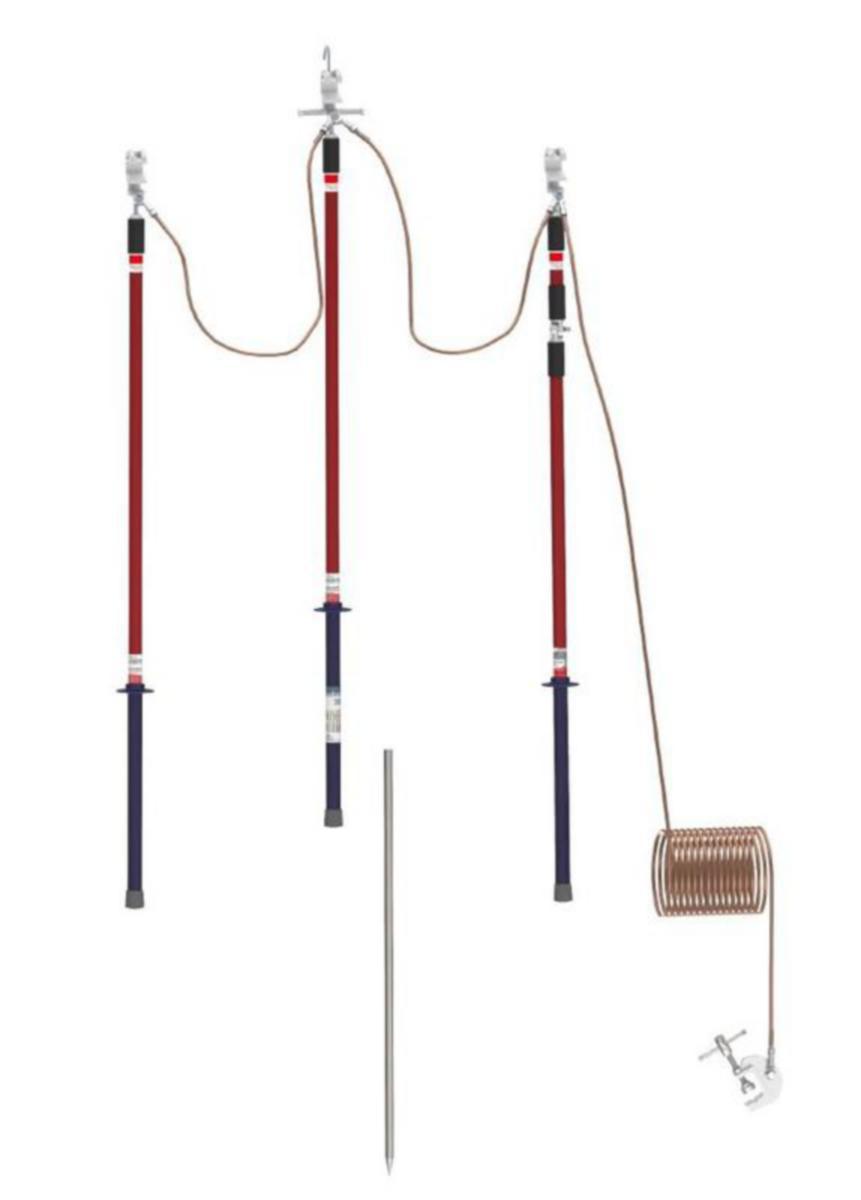

PATL–MPU on käytännöllinen työmaadoitusväline ilmajohtojen maadoittamiseen pylväästä käsin. Keskimmäinen vaiheliitin voidaan laittaa roikkumaan sopivaan paikkaan pylväästä ja siihen voidaan kiinnittää muut liittimet väliaikaisesti. Tämä jättää asentajan kädet vapaaksi pylväässä työskenneltäessä. Työmaadoitussauvat ovat kiinteästi liittimiin kiinnitetty. Yksi sauvoista on irroitettava ja sillä voidaan käyttää jännitteenkoetinta kohteen jännitteettömyyden toteamiseen. Välineet kytketään maadoituspisteeseen lisävarusteena saatavan lyhyen maadoitusjohtimen avulla tai vakiotoimitukseen kuuluvalla pitkällä maadoitusjohtimella ja maadoituspiikillä suoraan maahan. Toimitukseen kuuluu:• 2 alumiinistä MPU-vaiheliitintä, joissa kiinteänä 1600 mm pitkä eristesauva, toista eristesauvaa voidaan käyttää jännitteenkoettimen kanssa, kiinnitys halkaisijaltaan 4–30 mm johtimiin• Yksi alumiininen MPUP-vaiheliitin, jossa kiinteänä 1600 mm eristesauva, kiinnitys halkaisijaltaan 4–30 mm johtimiin• Kaksi 2 m pitkää kuparijohdinta, poikkipinta-ala 25 mm2 tai 35 mm2 • Yksi 11 m pitkä kuparijohdin, poikkipinta-ala 25 mm2 tai 35 mm2, jossa maadoituspiikkiin sopiva maadoitusliitin• Yksi 1 m pitkä maadoituspiikki• Kaksi kuljetus- ja säiltyslaukkuaOptiona: • Yksi 2 m pitkä kuparijohdin ja maadoitusliitin 5–38 mm johtimille tai 0–38 mm kiskoon, poikkipinta-ala 25 mm2 tai 35 mm2
