Valokuitututka LA-Fiber Shineway Tech

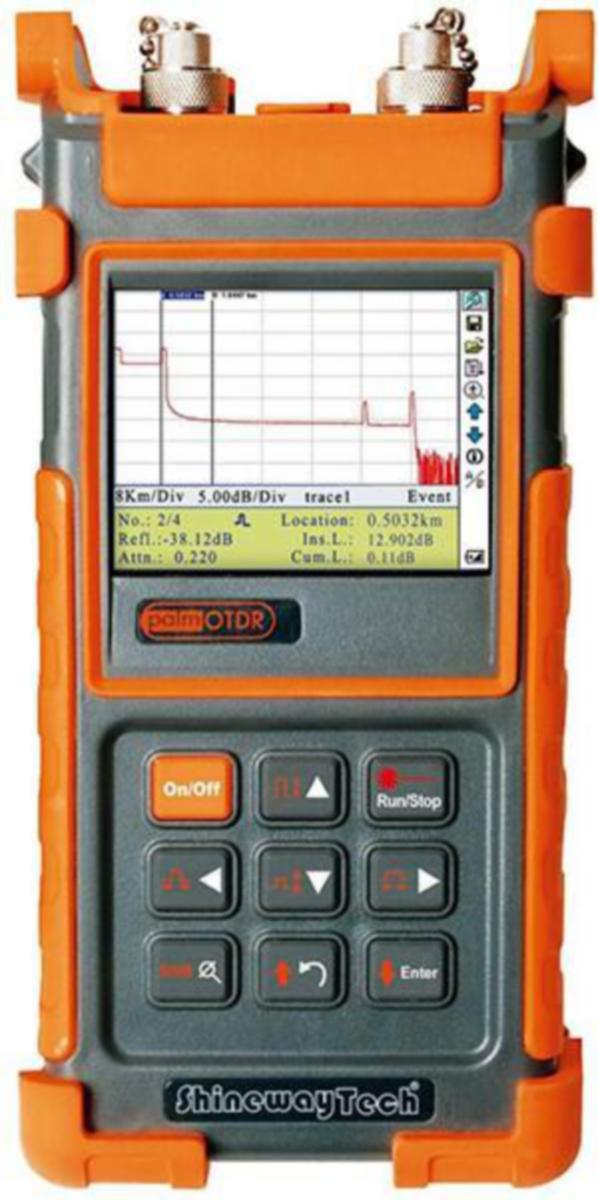

Shinewaytech uuden PALM OTDR sarjan kuitututkat tarjoavat enemmän testauskapasiteettia, joustavuutta ja tuo lisäarvoa valokuituverkkojen testaukseen. Laite tarjoaa huippuluokan ominaisuudet erilaisiin mittauksiin aina myös PON verkkoihin asti.OTDR-S20C/N Basic mallissa on yksimuotokuitujen tutkaukseen soveltuvat aallonpituudet 1310/1550nm ja dynamiikka 40/38dB. Laitteesta saatavilla Advanced malli missä lisäominaisuuksia (mm. valonlähdettä, PON tehomittaria, mikroskooppia, yms).PALM OTDR sarjan valokuitututkia on saatavilla laajoilla erilaisilla optioilla, mm:• Valokuituverkkojen tutkaukset yksimuoto/monimuoto taajuuksille 1310/1490/1550/1625/1650 ja 850/1300.• Laitteessa on automaattinen liittimien, hitsaus tapahtumien, splicereiden ja makrotaivutusten tunnistus.• Sisäänrakennettu PON Tehonmittari kolmoissovelluksien mittauksiin. (Advanced)• FTTX- palveluaikainen testaus / splitterien läpi testaaminen (1625/1650nm suodattimella). (Advanced)• Näkyvän valonlähetin ja visuaalinen vianpaikannin. (Advanced)• Tehomittari (OPM) yksimuoto- ja monimuoto aallonpituuksille. (Advanced)• Mikroskooppi liittimien tarkasteluun. (Advanced malliin optiona)Standardi paketti sisältää: Laitteen, Akuston, Mittaus softan, CD, USB-tiedonsiirto kaapelin, AC Adapterin, pehmeän kantolaukun, takuukortin, kalibrointi todistuksen ja käyttöohjeen.HUOM! Laitteita saatavilla laajoilla eri optioilla (Basic/Advanced). Datalehdestä optiot nähtävillä ja lisätietoa saa asiakaspalvelusta. Tekniset tiedot:Laitteiden yleiset saatavilla olevat ominaisuudet:• Aallonpituudet: SM 1310/1490/1550/1625/1650 ja MM 850/1300• Dynaaminen alue: Yksimuodossa max. 50dB ja monimuodossa 24dB• Saatavilla olevat pituusvalinnat: 0,1 - 240km• Pulssinleveydet: 10ns - 300ns• Mittausajan säätö: Pika, 15s, 30s, 1min, 2min, 3min• Etäisyysmittauksen tarkkuus: ±(1m+5×10-5× pituus + näytteenotto väli)• Vaimennuksen havaitsemisen tarkkuus: ±0.05dB/dB• Heijastusvaimennuksen tarkkuus: ±4dB• Tallennustila aina 1000 mittaustulokseen asti• Laitteen liitäntä: USB• Liitin optiot: SC / FC tai jopa LC liittimellä saatavana• Akku: NiMH akku / AC liitäntä• Akun kesto: 8h toiminnassa ja 20h stanby-modessa, latausaika n.4h• Käyttölämpötila: -20°C - +50°C• Varastointilämpötila: -40°C - 70°C• Suhteellinen kosteus suositus: 0 - 95%• Paino: 1kg• Laitteen mitat: 220x110x70mm (korkeus x leveys x pituus)Näkyvän valon vianpaikannin tiedot (ADVANCED MALLI):• Aallonpituus: 650nm• Lähetysteho: > -3• Maksimi lähetyspituus: 5kmValonlähteen ominaisuudet (ADVANCED MALLI):• Aallonpituus: Sama kuin käynnissä olevassa valokuitututkauksessa• Lähetysteho: > -7Optisen tehonmittarin ominaisuudet (ADVANCED MALLI):• Aallonpituudet: 850,1300,1310,1490,1550,1625• Teho: -70dBm - +6dBm (-60 - +6 @850nm:llä)• Deketorityyppi: InGaAs• Näytön desimaali resoluutio: 0,01dB• Tarkkuus : ±5% ±0.01nW (±0.5dB@850nm)• Lähetysvaihtoehdot: 1k, 2k, HzPON Tehonmittauksen ominaisuudet (ADVANCED MALLI):• 1310nm aallonpituudella: -40 - +8dBm• 1490nm aallonpituudella: -40 - +8dBm• 1550nm aallonpituudella: -40 - +20dBm• Tehon epävarmuus: < 0,5dB• Näytön desimaali tarkkuus: 0,01dB• Liitosvaimennus: < 1,5dB• Mahdollisuus asettaa jopa 60 kynnysarvo ryhmää valmiiksi• Tallennustila: 1200 mittaustaMCI100 optinen mikroskooppi ominaisuudet (ADVANCED MALLI):• Zoom 250x• Resoluution tarkkuus 0,75um• Tarkkuuden säätö manuaalisesti• Saatavilla useilla eri FC/SC/ST/LC/E2000/UPC/APC liitinvarianteilla• Koko ja mitat: 150g / 165x38x35mm
