Tunnistin Shelly

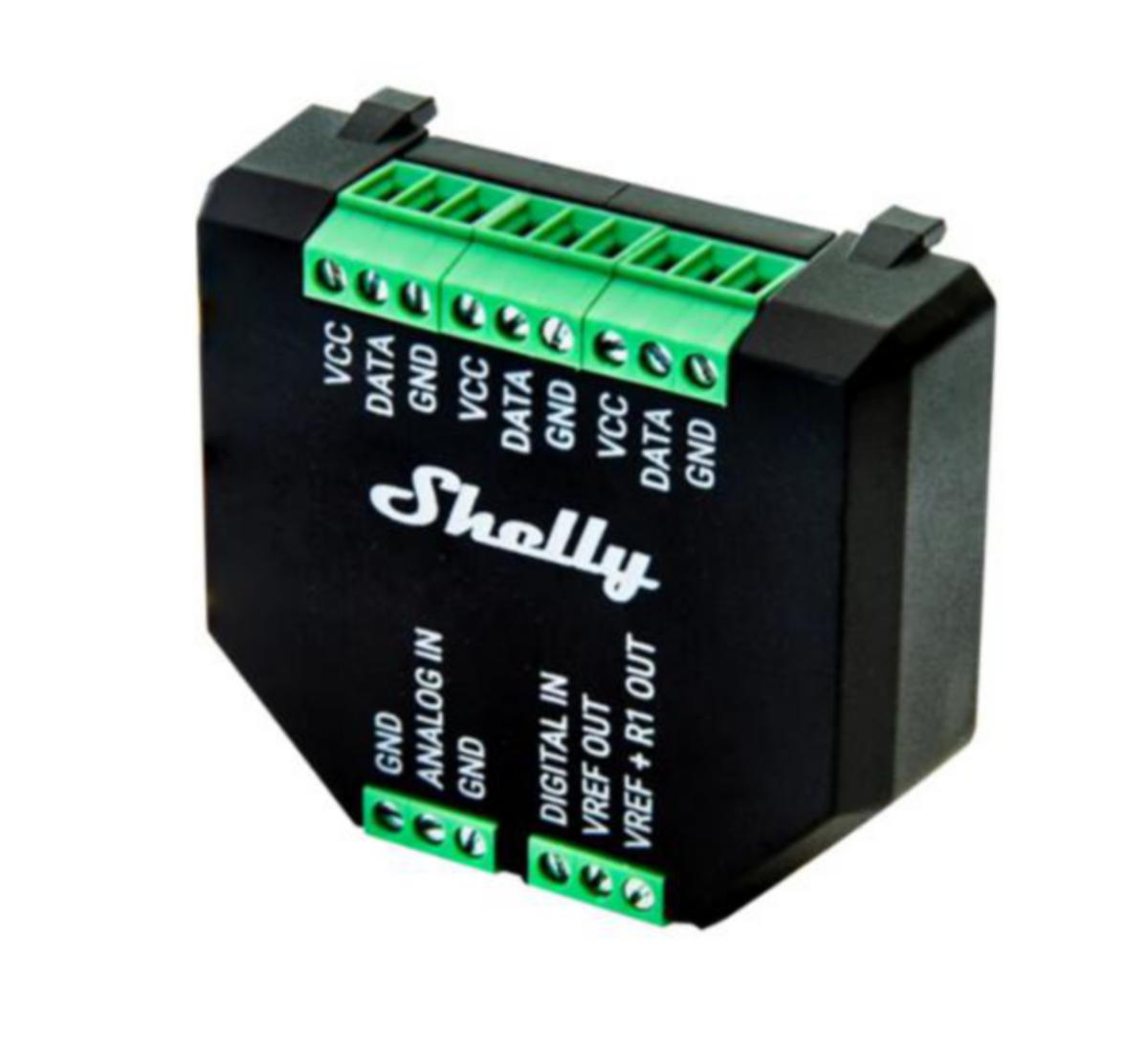

Shelly Plus Add-On on pieni moduuli, joka voidaan kiinnittää kaikkiin Shelly Plus -laitteisiin, tuoden mukanaan paljon uutta toiminnallisuutta. Shelly Plus Add-Onissa on sekä digitaalinen että analoginen syöttö, ja siihen voidaan liittää jopa viisi lämpötila-anturia tai yksi lämpötila- ja kosteusanturi.ToiminnotKun Shelly Plus Add-On lisätään Shelly Plus -laitteeseen, se on aktivoitava sovelluksessa, jonka jälkeen voidaan aktivoida siihen liitetyt sensorit. Laite tukee seuraavia laitetyyppejä:

Enintään 5 DS18B20-tyypin lämpötila-anturia
DHT22-tyypin lämpötila- ja kosteusanturi
NTC-vastukset, joissa on 10 kΩ nimellisvastus ja β=4000 K
Fotovastukset
PIR-sensorit
Maankosteusanturit
Ultraäänietäisyyssensorit
Kapasitiiviset vedenkorkeusanturit
Äänianturit
Muut analogiset sensorit, joissa on 0 - 10 V ulostulojännite

Käyttöesimerkkejä

Ovikontakti: lisää oviyhteys Plus Add-Oniin valvoaksesi autotallin oven avoimuutta tai sulkeutumista. Suositellaan yhdessä Shelly Plus 1:n kanssa.
Vedenkorkeusanturi: lisää korkeusanturi Plus Add-Oniin valvoaksesi veden tasoa uima-altaassasi tai akvaariossasi. Suositellaan yhdessä Shelly Plus 1:n tai Plus 1PM:n kanssa.
Lämpö: lisää kaksi DS18B20-lämpötila-anturia ja mittaa tulo- ja lähtölämpötilat.
Tuuli: lisää tuuli-anturi, jotta markiisi voi automaattisesti vetäytyä, kun tuuli yltyy. Suositellaan yhdessä Shelly Plus 2PM:n kanssa.
Maankosteus: lisää maankosteusanturi, jotta kastelujärjestelmä voi käynnistyä automaattisesti, kun nurmikko on liian kuiva. Suositellaan yhdessä Shelly Plus 1:n kanssa.

YhteysShelly Plus Add-On ei toimi itsenäisenä laitteena. Se tulee liittää mihin tahansa Shelly Plus -laitteeseen, jolloin se lisää toiminnallisuutta Shelly Plus -laitteeseen. Shelly Plus Add-Onia ei tarvitse liittää erikseen Shelly Plus -laitteeseen, sillä siinä on liittimet, jotka automaattisesti yhdistävät sen Shelly Plus -laitteeseen. Kaksi laitetta ovat galvaanisesti eristettyjä toisistaan.LiitännätSisääntulot:

1 analoginen syöttö: ANALOG IN
1 digitaalinen syöttö: DIGITAL IN

Ulostulot:

1 viitespannulähtö: VREF OUT
1 viitespannulähtö pull-up vastuksen kautta: VREF + R1 OUT
2 miinusliitäntää: GND*

Liitännän rakenne:3 virtalähdettä antureille (yhdistetty samaan PCB-raitaan): VCC

3 anturin dataliitäntää (yhdistetty samaan PCB-raitaan): DATA
3 miinusliitäntää: GND* * Yhdistetty samaan PCB-pisteeseen.
