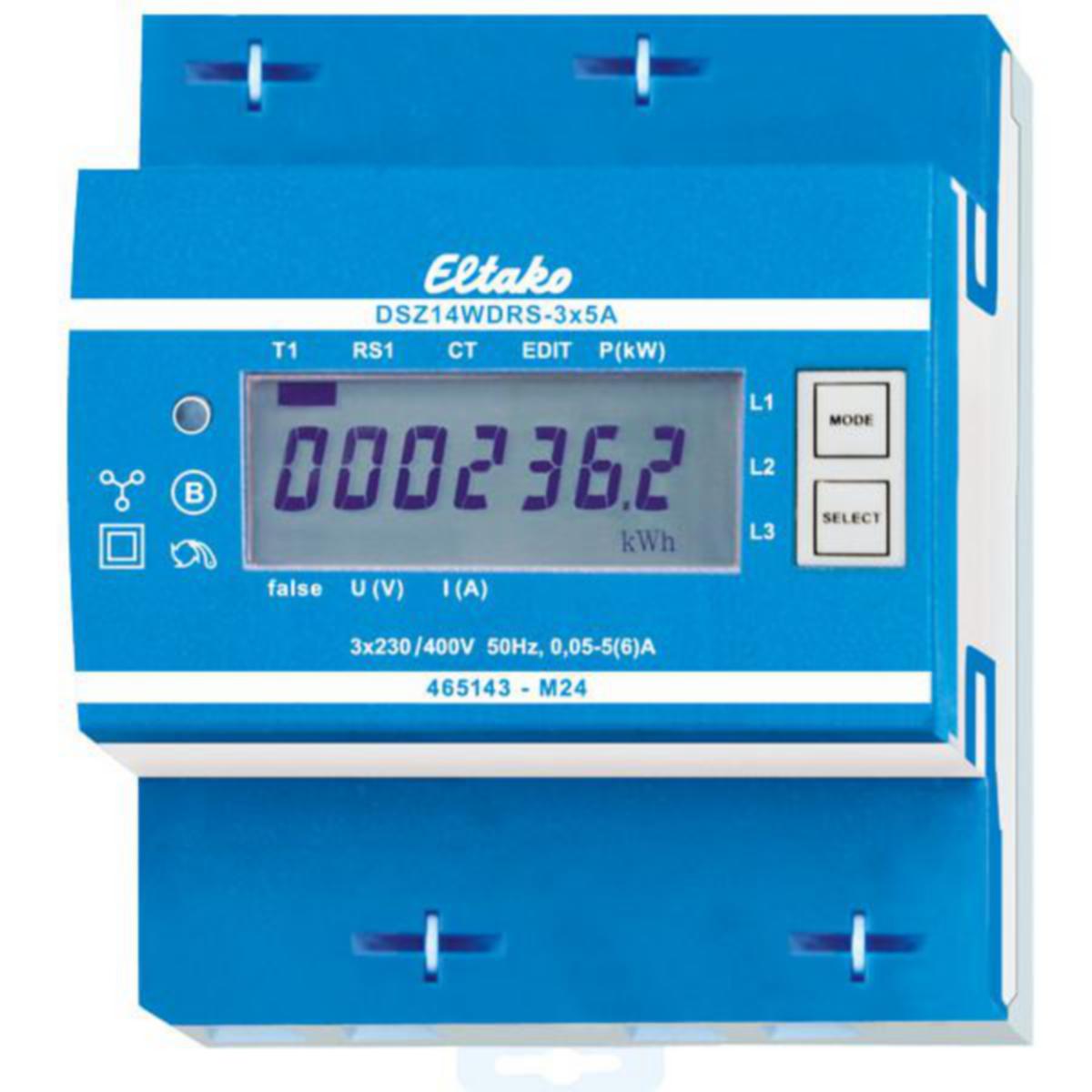

Energiamittari DSZ14WDRS-3x5A Eltako

RS485 väylän langaton 3-vaiheinen energiamittari asetettavalla CT-suhteella ja MID-hyväksynnällä, epäsuoraan virtamuuntajamittaukseen. Maksimivirta 3x5A. Valmiustilan kulutus vain 0,8W L1, ja 0,5W L2 ja L3. Liitäntä Eltakon verkkoon FBA14 kautta.CT-suhde voidaan muuttaa. Tehdasasetuksena se on 5:5 ja lukittu siltaliittimellä, jotka on merkitty 'JUMPER'. Jos haluat säätää CT-suhdetta vastaamaan asennettua muuntajaa, poista silta ja nollaa energiamittari käyttöohjeen mukaisesti. Sulje sitten se uudelleen siltaliittimen avulla. Säädettävät virranmuuntajien suhteet: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 ja 1500:5.
