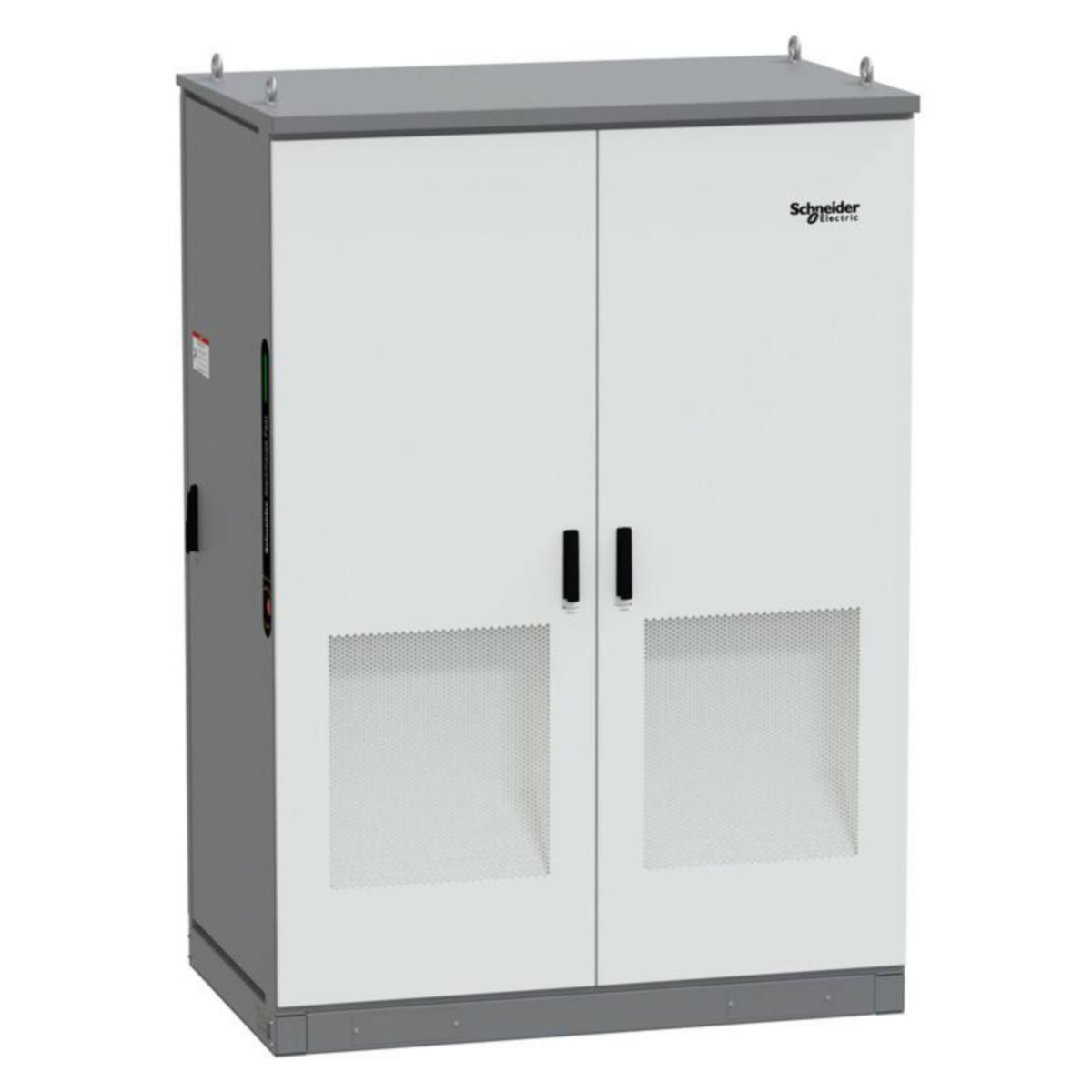

Latausasema teholataus Schneider Electric StarCharge Fast tehoyksikkö

Tämä Schneider StarCharge Fast 720 tehoyksikkö kaikille on sähköajoneuvoille, jotka ovat IEC61851-1 ed.3- ja IEC61851-23 -standardien mukaisia. IP-suojausluokka on IP55. Iskunkestoluokka on IK10 ja IK08 kosketusnäytölle. Käyttölämpötila on välillä -30 °C ja 50 °C ja teho alenee 50 °C asteen jälkeen. Tämä tehoyksikkö voi hallita jopa 12 latauspistettä. Nimellislähtöteho on 360 kW ja mahdollista skaalata tehomoduulein 480kW asti. Tehoyksikkö on kolmivaiheinen (L1+L2+L3+N+PE). Nimellinen latausvirta on 570 A skaalattavissa 633 A:iin asti (380 V AC) - 415 V AC +/- 10 %) 50 tai 60 Hz:n taajuudella. Sitä voidaan käyttää TN-S / TN-C-S tai TT maadoitusjärjestelmissä. Se on myös IT-yhteensopiva, kun virtalähteenä käytetään eristysmuuntajaa. Tehoyksikkö on painava ja sen liikuttamiseen tarvitaan apuvälineitä. Se voidaan ottaa käyttöön kannettavalla tietokoneella, joka yhdistetty sisäänrakennettuun webserveriin. Suositellaan käytettäväksi latauskentillä ja julkisissa sovelluksissa. Se sopii raskaan kaluston lataamiseen ja se tukee sähköbusseille tarkoitetua VDV 261 -protokollaa sekä BCB toggle wake-up -toimintoa, jonka avulla sähkörekka voi käynnistää latauksen uudelleen. Tehoyksikkö sisältää 97 % hyötysuhteella toimivat tehomoduulit ja satelliitti-yksikkö MID- tai PTB-sertifioidut DC sähkömittarit. Monivärinen LED ilmaisee tehoyksikön tilan. Hätäseispainnikkeen avulla lataus voidaan tarvittaessa pysäyttää nopeasti. Tehoyksikköä voidaan ohjata latausoperaattorin ohjelmiston avulla etänä. Tehoyksikkössä on RJ45 Ethernet-portti LAN-liitäntää varten. Se sisältää myös WiFi- ja 4G-modeemiyhteyden. Latausasemaa (teho- & satellitti-yksikkö) voidaan hallita paikallisesti tai isompana kokonaisuutena taustajärjestelmällä kuormanhallintaa ja/tai käyttäjätunnistusta sekä laskutusta varten. Käyttöönotossa asetuksen syötetään latausasemaan sisäänrakennetun verkkopalvelimen kautta. Yhteyden muodostamiseen latausoperaattorin taustajärjestelmään käytetään OCPP 1.6 -tiedonsiirtoprotokollaa. Modbus prokolla on myös käytettävissä. Käytettävissä olevat palvelut ovat tunnistus ja veloitusvaltuutus, laskutustiedot, diagnoosiominaisuudet, kuormituksen hallinta ja software päivitykset etänä.
