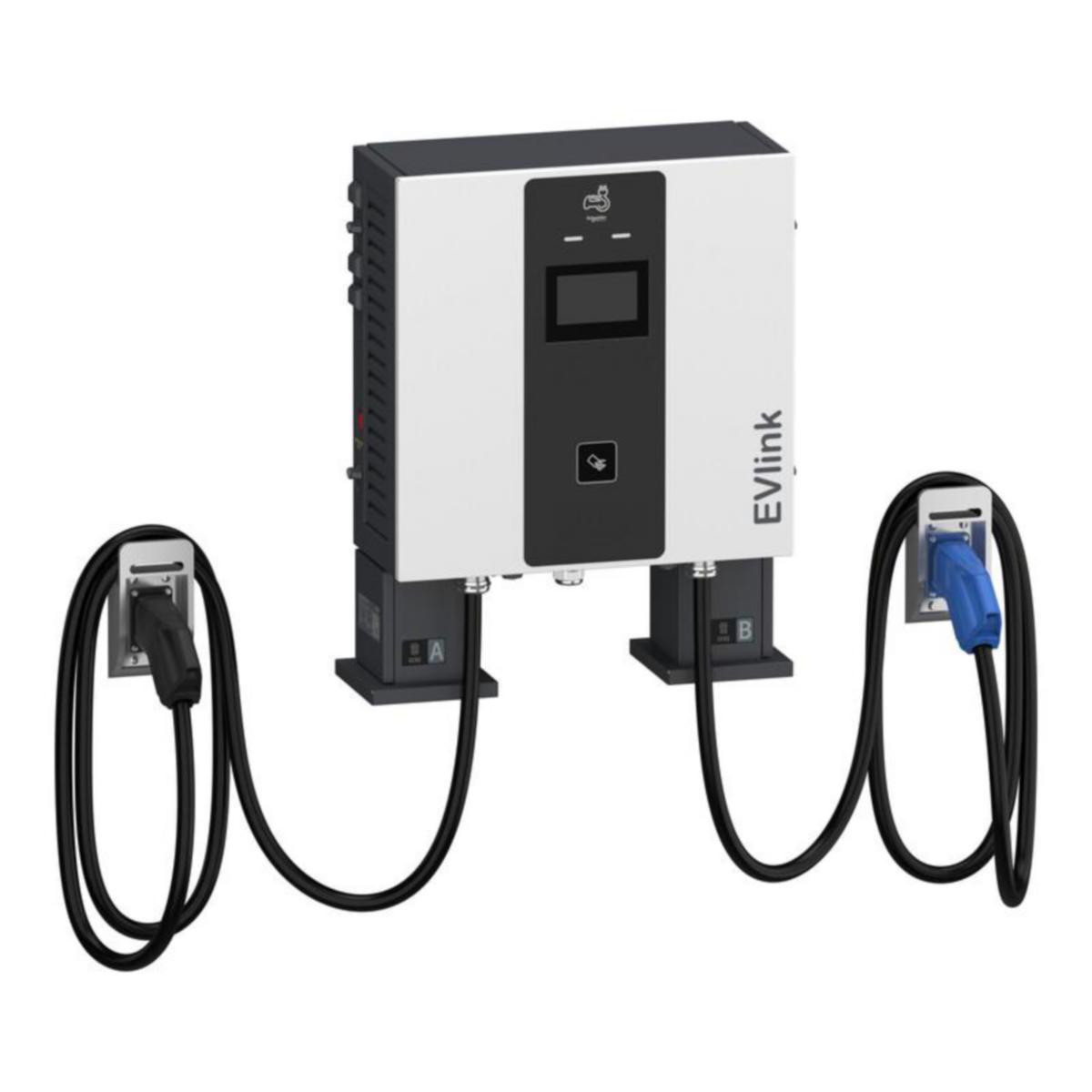

Latausasema teholataus Schneider Electric Pro DC 60KW

Tämä EVlink Pro DC on pikalatausasema kaikille sähköajoneuvoille, jotka ovat IEC61851-1 ed.3- ja IEC61851-23-standardien mukaisia. Tämä latausasema asennetaan seinälle, mutta se voidaan myös kiinnittää lattialle erikseen tilattavalla jalustalla IP-suojausluokka on IP55. Iskunkestoluokka on IK10 ja IK08 kosketusnäytölle. Käyttölämpötila on -30°C ja 50°C välillä ja teho alenee 50°C asteen jälkeen. Latauskaapeleina kaksi 5 metrin kiinteää kaapelia, joissa toisessa on CCS2- ja toisessa CHAdeMO-latauspistooli. Ei kaapelinhallintaa. Nimellislähtöteho on 60 kW. Laturi toimitetaan kolmivaiheisena (L1+L2+L3+N+PE). Nimellislatausvirta on 96 A alle 380 VAC - 415 VAC +/- 10 % 50 taajuudella. Sitä voidaan käyttää TN-S / TNC-S tai TT maadoitusjärjestelmissä. Se on myös IT-yhteensopiva, kun virtalähteenä käytetään eristysmuuntajaa. Latausasema on helppo asentaa, eikä vaadi raskaita apuvälineitä. Se voidaan ottaa käyttöön kannettavalla tietokoneella, joka yhdistetty sisäänrakennettuun webserveriin. Suositellaan käytettäväksi latauskentillä. Lataajan tunnistus maksua varten voidaan tehdä RFID- tai NFC-tunnisteella, QR-koodin skannauksella tai ajoneuvon MAC-osoitteen avulla. Latausasemassa on kosketusnäyttö, jonka avulla lataaja voi valita haluamansa latauspistoolin ja ohjata sitä. Näytöllä on myös tietoa ajoneuvon latauksen tilasta. Monivärinen LED ilmaisee myös latauksen ja latausaseman tilan. Hätäseispainike mahdollistaa myös nopean latauksen pysäyttämisen tarvittaessa. Latausasemaa voidaan ohjata myös taustajärjestelmän kautta. Latausasemassa on RJ45 Ethernet-portti LAN-liitäntää varten. Se sisältää myös WiFi- ja 4G-modeemiyhteyden. Latausasemaa voidaan hallita paikallisesti tai isompana kokonaisuutena taustajärjestelmällä kuormanhallintaa ja/tai käyttäjätunnistusta sekä laskutusta varten. Käyttöönotossa asetuksen syötetään latausasemaan sisäänrakennetun webserverin kautta. Yhteyden muodostamiseen taustajärjestelmään käytetään OCCP 1.6 -tiedonsiirtoprotokollaa. Käytettävissä olevat palvelut ovat tunnistus ja veloitusvaltuutus, laskutustiedot, diagnoosiominaisuudet ja kuormituksen hallinta.
