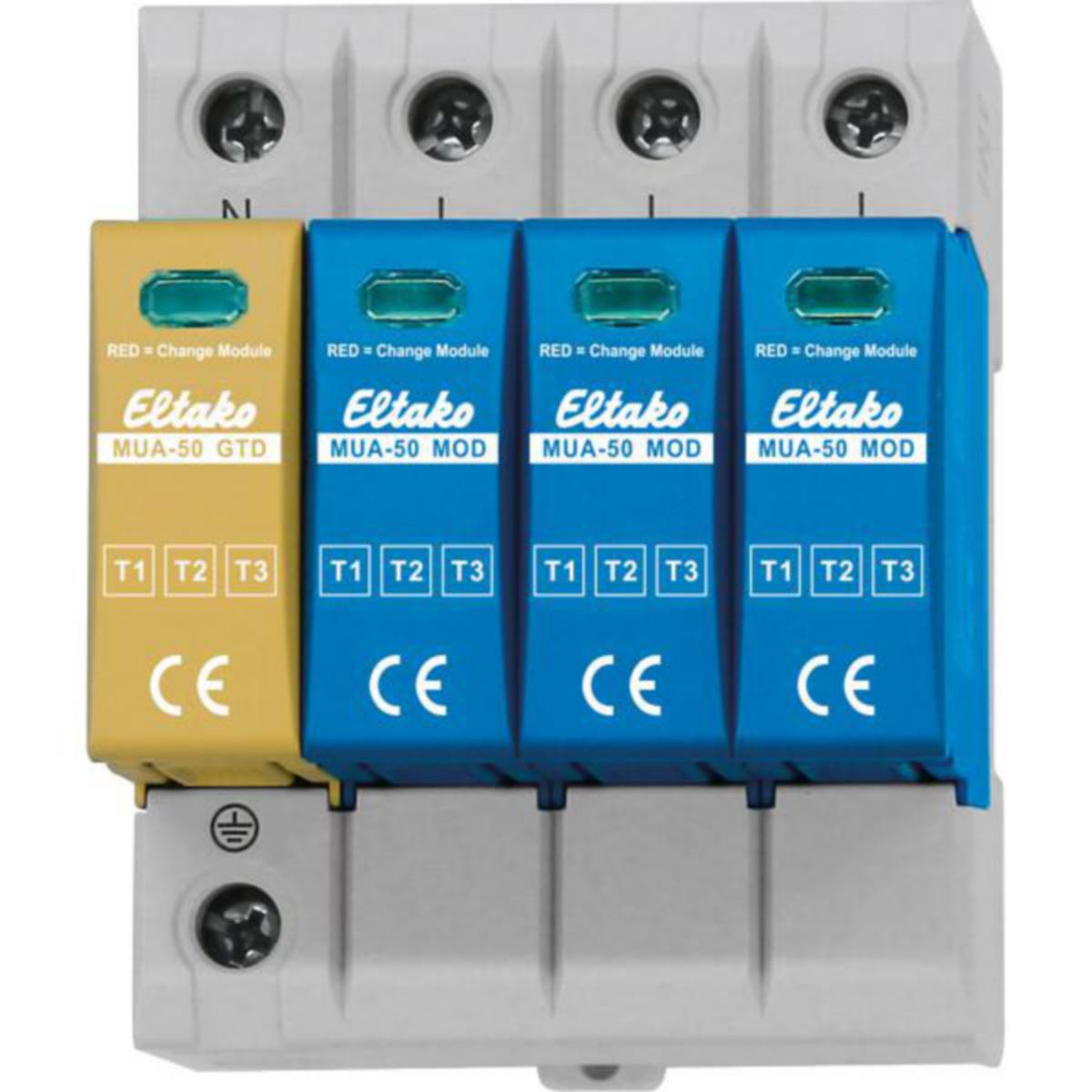

Ylijännitesuoja kiinteistö Eltako MUA

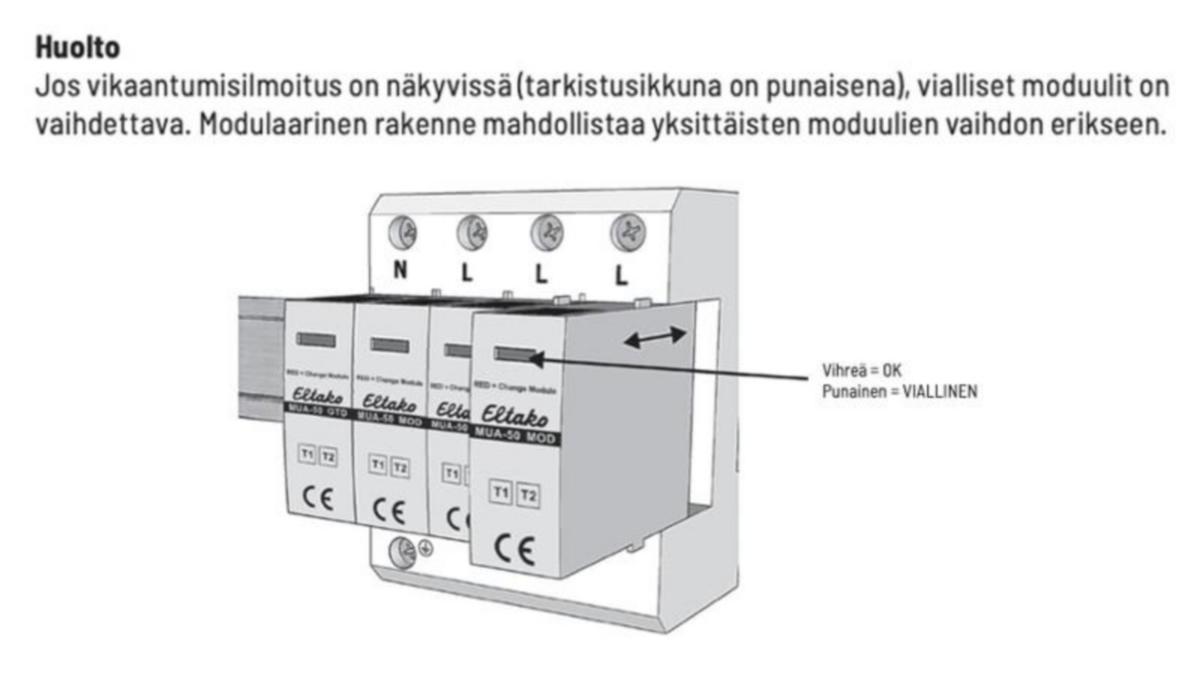

Yhdistelmäsuoja MUA-50 suojaa luotettavasti sähköjärjestelmiä hetkellisiltä ylijännitteiltä. Tarjoaa korkean suojan suoria salamaniskuja vastaan TT-, TN-C- ja TN-S-järjestelmissä. Purkausvirran kestävyys 12,5kA napaa kohden. Yksinkertainen kiinnitys DIN-kiskoon ja modulaarinen rakenne mahdollistavat nopean asennuksen ja huollon.Yhdistää Tyyppi 1-, Tyyppi 2- ja Tyyppi 3-ylijännitesuojauksen samaan laitteeseen, mahdollistaen kattavan suojauksen rakennuksen sähköliittymästä aina päätelaitteeseen asti. MUA-50 yhdistelmäylijännitesuojan käyttö on suotavaa uudisrakennuksissa sekä saneerauskohteissa, joissa on suuritehoisia sähköä käyttäviä laitteita (esim. sähköauton latausasemat, ilmalämpöpumput, aurinkosähköjärjestelmät).Jos rakennuksessa on ulkoinen ukkossuojaus, on toteutettava porrastettu ylijännitesuojaus: Tyyppi 1 pää-/mittauskeskukseen (esim. MUA-100, MUA-50). Tyyppi 2 ryhmä-/jakokeskuksiin (esim. MUA-30, MUA-20). Tyyppi 2 -ylijännitesuoja alakeskuksessa tarvitaan vain, jos kaapelipituus pääkeskuksesta, jossa on asennettuna tyyppi 1+2+3 -ylijännitesuoja, ylittää 10 metriä.TEKNISET TIEDOT Nimellisjännite AC (50/60 Hz) 240V Suurin jatkuva käyttöjännite (AC) (L1-N)(N-PE) 300V 305V Nimellispurkausvirta (8/20 μs) (L-N)(N-PE) 20kA/80kA Maksimi purkausvirta (8/20 μs) (L-N)(N-PE) 50kA/100kA Impulssipurkausvirta (10/350 μs) (L-N)(N-PE) 12,5kA/50kA Ominaisenergia (L-N)(N-PE) 39kj/Ω / 225kj/Ω Varauksen määrä (L-N)(N-PE) 3.75As/15As Yhdistelmäsuojan avoimen piirin jännite 6kV Yhdistelmän avoimen piirin jännite (L-N)(N-PE) 1500V/1500V Vaihtovirran tehollisarvo 100ARMS Vasteaika (L-N)(N-PE) < 100ns/< 100ns Ylivirtasuojalaite (maks.) 160AgG Oikosulkuvirran nimellisarvo (AC) 25kA TOV-kestävyys 120 minuuttia 442V TOV-kestävyys 200 minuuttia 1200V EN 61643-11 Standardin mukaan Tyyppi 1+2+3 4 moduulia = leveys 72mm Varaosamoduuli EM/MUA-50MOD (Snro. 32 091 07) Varaosamoduuli EM/MUA-50GTD (Snro. 32 091 08)(keltainen)Ylijännitesuojien valintaopas Pääkeskus / Mittauskeskus Onko rakennuksessa ulkoinen ukkossuojausjärjestelmä (luokka 3 tai 4)? -Valitse MUA50. Onko rakennuksessa ilmajohto syöttö tai sijaitseeko se maaseudulla tai haja-asutusalueella? -Valitse MUA30 tai MUA50. Sijaitseeko rakennus tiheästi asutulla kaupunkialueella? -Valitse MUA20. Ryhmäkeskus / Jakokeskus Onko alakeskukselle tuleva syöttökaapeli yli 10 m pitkä? -Valitse MUA20. Onko alakeskukselle tuleva syöttökaapeli alle 10 m pitkä? -Ylijännitesuojausta ei tarvita.
