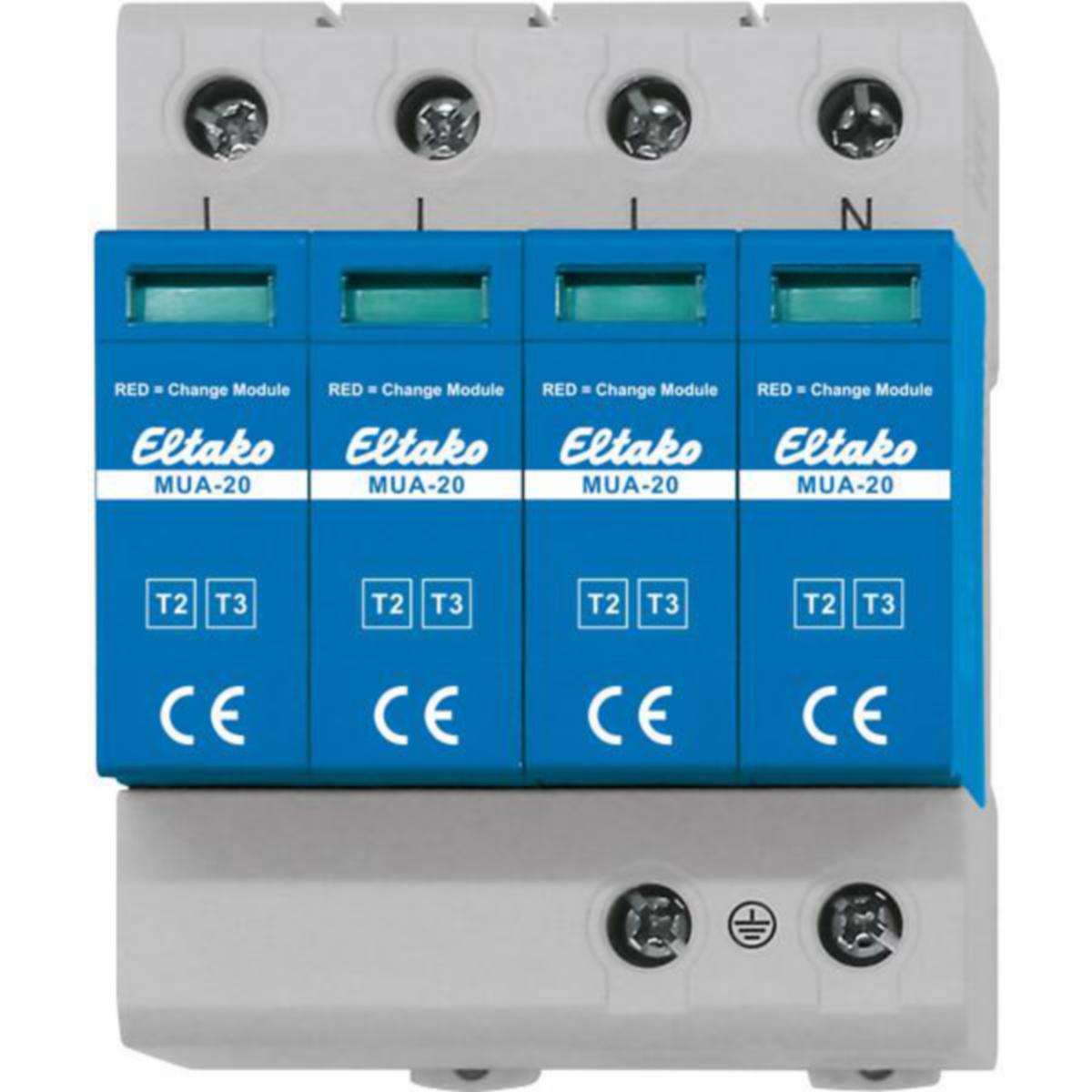

Ylijännitesuoja kiinteistö Eltako MUA

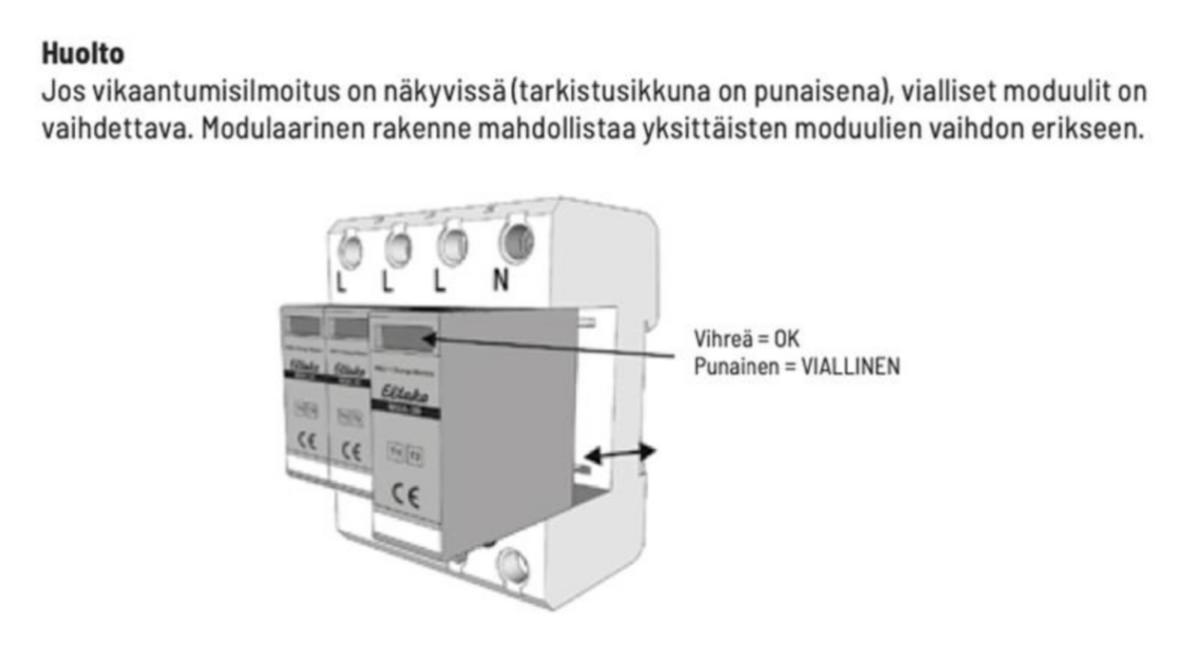

Ylijännitesuoja MUA-20 suojaa luotettavasti sähköjärjestelmiä hetkellisiltä ylijännitteiltä. Suojaa TN- ja TT-järjestelmät kytkentäylijännitteiltä ja välillisiltä salamaniskuilta. Kompakti muotoilu, yksinkertainen kiinnitys DIN-kiskoon ja modulaarinen rakenne mahdollistavat nopean asennuksen ja huollon.Tarjoaa Tyypin 2+Tyypin 3 suojauksen ja suojaa luotettavasti verkon kytkentätoimintojen tai kaukaisten salamaniskujen aiheuttamilta ohimeneviltä ylijännitteiltä. MUA-20 käyttö on suotavaa, jos esimerkiksi pää-/mittauskeskuksen ja ryhmä-/jakokeskuksen välinen kaapelipituus ylittää 10 metriä.Jos rakennuksessa on ulkoinen ukkossuojaus, on toteutettava porrastettu ylijännitesuojaus: Tyyppi 1 pää-/mittauskeskukseen (esim. MUA-100, MUA-50).Tyyppi 2 ryhmä-/jakokeskuksiin (esim. MUA-30, MUA-20).Tyyppi 2 -ylijännitesuoja alakeskuksessa tarvitaan vain, jos kaapelipituus pääkeskuksesta, jossa on asennettuna tyyppi 1+2+3 -ylijännitesuoja, ylittää 10 metriä.TEKNISET TIEDOT Maadoitusjärjestelmä TN/TT Nimellisjännite 230/400V Suurin käyttöjännite 275V Nimellispurkausvirta 20kA Enimmäispurkausvirta 40kA Suojaustaso ≤ 1.2kV Vasteaika ≤ 25ns Ylivirtasuojalaite (maks.) 125 A gL/gG Oikosulkukestävyys suurimmalla ylivirralla 25kA Suojausluokka IP20 Johdinliittimet 35mm2 4 moduulia = leveys 72 mm Varaosamoduuli EM/MUA-20 (Snro. 32 091 05)Ylijännitesuojien valintaopas Pääkeskus / Mittauskeskus Onko rakennuksessa ulkoinen ukkossuojausjärjestelmä (luokka 3 tai 4)? -Valitse MUA50. Onko rakennuksessa ilmajohto syöttö tai sijaitseeko se maaseudulla tai haja-asutusalueella? -Valitse MUA30 tai MUA50. Sijaitseeko rakennus tiheästi asutulla kaupunkialueella? -Valitse MUA20. Ryhmäkeskus / Jakokeskus Onko alakeskukselle tuleva syöttökaapeli yli 10 m pitkä? -Valitse MUA20. Onko alakeskukselle tuleva syöttökaapeli alle 10 m pitkä? -Ylijännitesuojausta ei tarvita.
