Johdonsuojakatkaisija Schneider Electric Easy9
JOHDONSUOJAKATKAISIJA EASY9 MCB 1B6 6KA
Tuotenumero Toimittajan tuotenumero:
3254549
EZ9F27106
Nähdäksesi varastosaldon ja hinnan
Easy9 -sarjan johdonsuojakatkaisijat
Nimellisvirta: 6–20 A
Nimellisjännite: 240/415V AC
Katkaisukyky: 6kA (IEC/EN 60898-1)
Eristysjännite (Ui): 500V
Syöksyjännitekesto (Uimp): 4kV
Energianrajoitusluokka: Luokka 3
Käyttölämpötila: -30...+70°C
Saatavana B ja C käyrillä:
B-käyrä: Soveltuu kuormituksille, joissa ei esiinny suuria kytkentävirtoja, esim. lämmitys- ja valaistuskuormitus
C-käyrä: Sallii lyhytaikaisesti suuremman kytkentävirran, esim. moottorit ja suuremmat valaistusryhmät

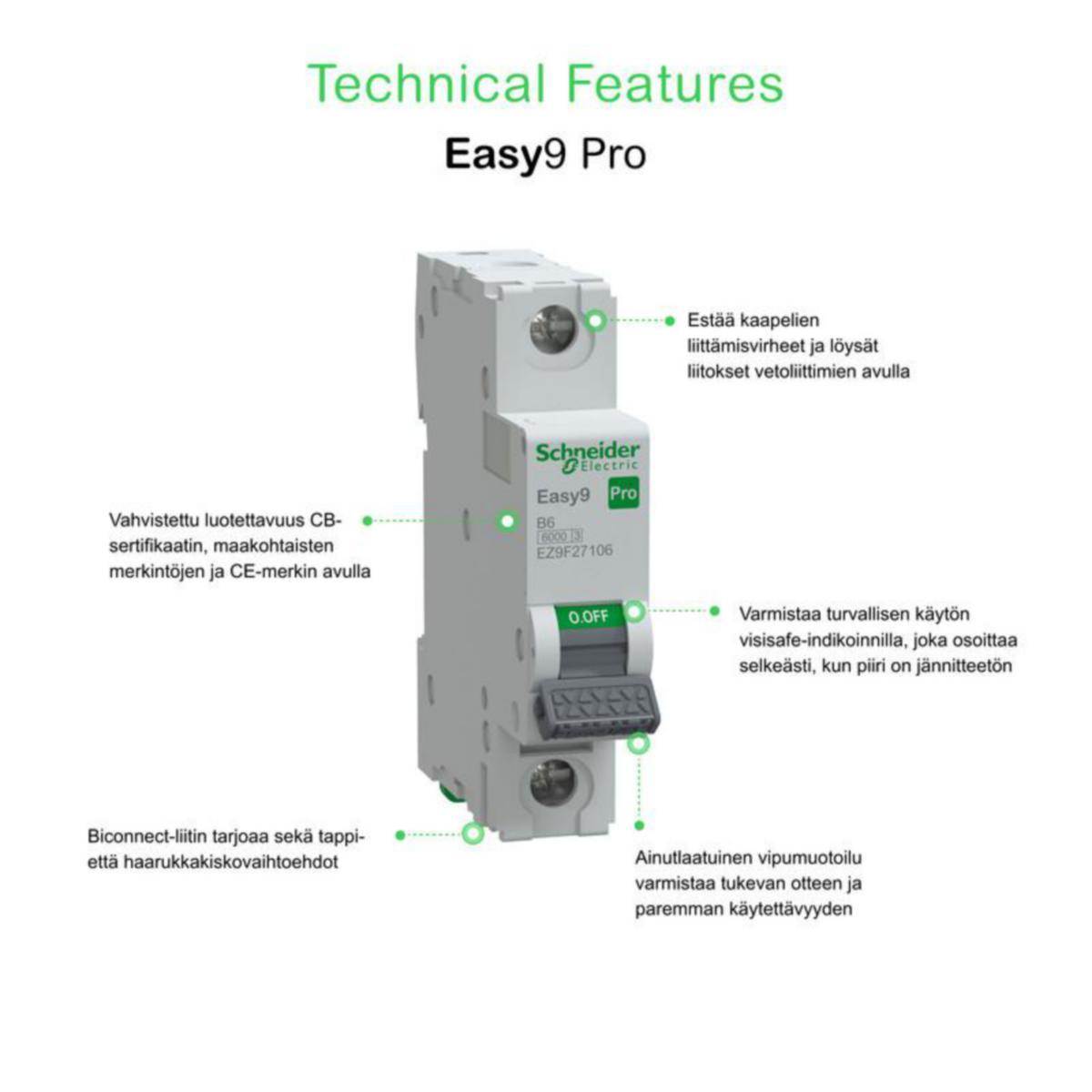

Lisäominaisuudet:
Värikoodatut indikaattorit kertovat laitteen tilan yhdellä silmäyksellä.
Nopea sulkeminen varmistaa hyvän kontaktin, lisää turvallisuutta ja pidentää käyttöikää.
Liittimien muotoilu ohjaa kaapelit oikeille paikoilleen ja hammastus parantaa niiden irrotuskestävyyttä.
Vivun kuviointi tarjoaa paremman pidon.
Mahdollisuus liittää enintään kolme OF/SD-apukosketinta. (3254541 / 3254542)
Virtakiskon yhteensopivuus: Yläpuoli: Pinni, Alapuoli: Pinni/haarukka
Nimellisvirta: 6–20 A
Nimellisjännite: 240/415V AC
Katkaisukyky: 6kA (IEC/EN 60898-1)
Eristysjännite (Ui): 500V
Syöksyjännitekesto (Uimp): 4kV
Energianrajoitusluokka: Luokka 3
Käyttölämpötila: -30...+70°C
Saatavana B ja C käyrillä:
B-käyrä: Soveltuu kuormituksille, joissa ei esiinny suuria kytkentävirtoja, esim. lämmitys- ja valaistuskuormitus
C-käyrä: Sallii lyhytaikaisesti suuremman kytkentävirran, esim. moottorit ja suuremmat valaistusryhmät
Lisäominaisuudet:
Värikoodatut indikaattorit kertovat laitteen tilan yhdellä silmäyksellä.
Nopea sulkeminen varmistaa hyvän kontaktin, lisää turvallisuutta ja pidentää käyttöikää.
Liittimien muotoilu ohjaa kaapelit oikeille paikoilleen ja hammastus parantaa niiden irrotuskestävyyttä.
Vivun kuviointi tarjoaa paremman pidon.
Mahdollisuus liittää enintään kolme OF/SD-apukosketinta. (3254541 / 3254542)
Virtakiskon yhteensopivuus: Yläpuoli: Pinni, Alapuoli: Pinni/haarukka
- Tuotenumero 3254549
- Toimittajan tuotenumero: EZ9F27106
- EAN koodi: 3606486825440
- Materiaaliluokka S3203B
Tekniset tiedot
- Mitoitusvirta: 6 A
- Napojen määrä yhteensä: 1
- Leveys (moduulipaikkojen määrä): 1
- Laukaisukäyrä: B
- Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 6 kA
- Nimellisjännite: 240 V
- Jännitetyyppi: AC
- Suojattujen napojen määrä: 1
- Kotelointiluokka (IP): IP20
- Taajuus: 50-60 Hz
- Juontava 0-napa: ei
- Virranrajoitusluokka: 3
- Lisäyksikkömahdollisuus: kyllä
- Ylijänniteluokka: 3
- Ympäristön likaantumisaste: 3
- Liitettävä johdin, lanka: 1-25 mm²
- Liitettävä johdin, monisäikeinen: 1-16 mm²
- Syöksyjännitekestoisuus Uimp: 4 kV
- Mitoitettu eristysjännite Ui: 500 V
- Ympäristön lämpötila käytön aikana: -30-70 °C
- Rajähdyssuojattu: ei
- Uppoasennus: ei
- Tehohäviö: 2.7 W
