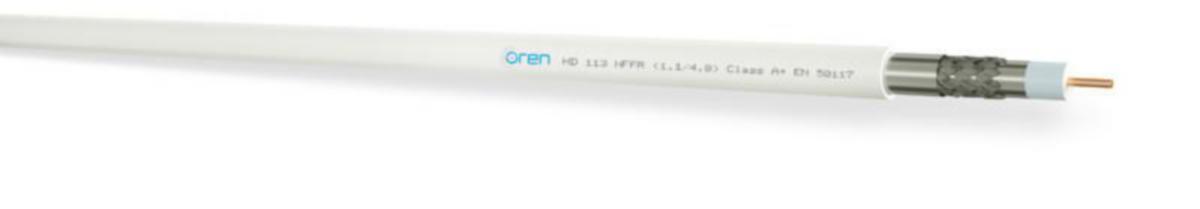

Antennikaapeli-HF Laatuantenni Ören Kablo RG6 Cca A+ HD113

HD 113 HFFR A+ / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin, joissa kaapelilta vaaditaan korkeaa paloluokkaa sekä erittäin korkeaa suojausvaimennusta. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Cca, s1, d1, a1. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-40 metriä.Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva, halkaisijaltaan 1.13 mm keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja CuSn-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A+; > 110 dB@30-1200 MHz sekä kytkentäimpedanssi < 2.5 mOhm/m @ 5-30 MHz.Kelakoko 250m.Lavakoko 6000m.Liittimiksi soveltuvat mm. F-kompressio liittimet:

7541396 F-6-TD QM 7.0
7541397 F-6-TD QM 7.0 SHORT

Kaapelille soveltuvia työkaluja mm.:

7541524 Cable Stripper RG6/59
7541522 Cable Stripper O/D RG6/59 WB
7541582 LDT EUR
7541526 F-Tartuntatk

Tekniset tiedot:Kaapelin RakenneSisäjohdinØ 1.13 mm Puhdas kupariEristysØ 4.80 mm Gas InjectedSkin/Foam/Skin PE1. UlkojohdinAlumiinifolioLiimattu eristeeseen2. UlkojohdinTinattu kuparipunos55% Punospeitto3. UlkojohdinAlumiinifolioLiimattu ulkoeristeeseenUlkosuojausØ 6.80 mm HFFRKelakoko / Sähkönumero250 m / 02 323 66500 m / 02 323 67Mekaaniset ominaisuudetKaapelin paino 53 kg/kmKuparin paino 21 kg/kmMin. taivutussäde 35 mmMaks. vetolujuus 110 NKäyttölämpötila -30 °C ... +70 °CPakkaus 250 / 500 mSähköiset ominaisuudetImpedanssi 75 ± 2 ohmKapasitanssi 53 ± 2 pF/mNopeuskerroin % 84Eristysvastus > 2 G ohm x kmKäyttöjännite 1300 VKoestusjännite 3000 VSisäjohtimen DCR 30 dB470-1200 MHz > 25 dB1200-2000 MHz > 23 dB2000-3000 MHz > 18 dBKytkentäimpedanssi5-30 MHz 110 dB1200-2000 MHz > 105 dB2000-3000 MHz > 100 dBStandarditSuojausluokka Class A+EN 50117-9-2Euro luokkaCca, s1, d1, a1PalamisnopeusEN 60332-1-2Syövyttävien kaasujen testausEN 50267-2-3SavunmuodostusEN 61034-2
