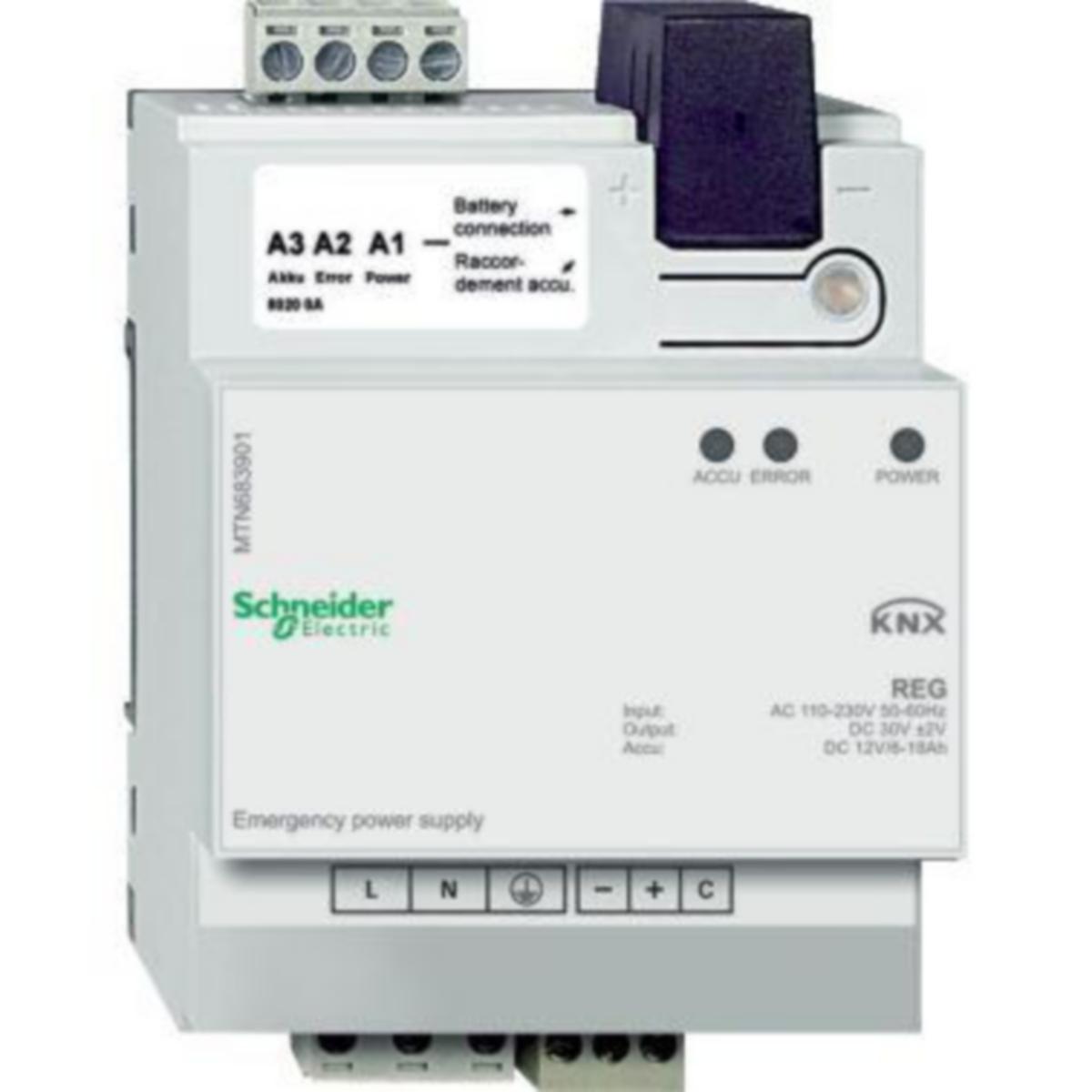

Teholähde KNX Schneider Electric SpaceLogic KNX

Sähköverkon katkoksissa varateholähde ylläpitää linjasemgentissä jännitteen erillisen 12V lyijyakun avulla. Sähköverkon ollessa toiminnassa varateholähde huolehtii akun lataamisesta ja varauksen ylläpidosta. Varateholähteen käyttötila voidaan lukea binääritulon avulla (verkkojännitteinen syöttö, hälytys,
akkujännitteinen syöttö).
Nimellisjännite: AC 110-230 V ±10%
Käyttöjännite: min. AC 92 V - max. AC 253 V
Sähköverkon taajuus: 50-60 Hz ±10%
Lähtö KNX teholähteelle varavirransyötöllä:
Lähtöjännite: DC 30 V ±2 V
Lähtövirta: vain verkkosähkö ei akkua max. 300 mA vain akku ei verkkosähköä max. 640 mA
Varakäyntiaika akulla 7,2 Ah:
640mA: noin 0.5 h
320mA: noin 1 h
160mA: noin 2 h
Varakäyntiaika akulla 18 Ah:
640mA: noin 1.25 h
320mA: noin 2.5 h
160mA: noin 5 h
Latausvirta: max. 1 A
Kojeen leveys: 4 mod. = noin 72 mm
