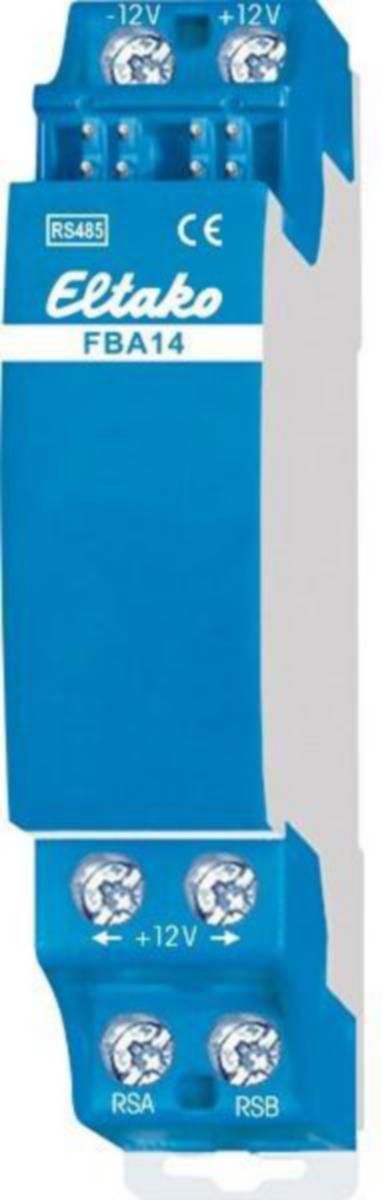

Väyläliityntäyksikkö FBA14 Eltako

Väyläkytkin RS485 väylän langallisiin kytkentöihin. Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 1 moduuli = leveys 18mm, syvyys 58mm. Liitäntä ja virransyöttö kytketään jumppereilla. Väyläkytkin FBA14 voi liittää erilaisia väylien osia sekä vastata virransyötöstä. Eri DIN-kiskoissa tai eri keskuksissa olevat väylän osat kytketään yhteen jokainen FBA14:llä ja 4-johtimisella suojatulla väyläjohdolla, esim. KLMA-kaapelilla. Kaikkien liitosjohtojen yhteenlaskettu kokonaispituus ei saa ylittää 100 metriä. Viimeiseen toimilaitteeseen tulee kytkeä 9mm leveä toinen päätevastus (toimitetaan FAM14:n tai FTS14KS:n mukana).Väyläkytkin voidaan sijoittaa mihin tahansa kohtaan 14-sarjan laiterivillä. Väylälinjan 4 johtoa on kytketään kahden FBA14:n liittimiin -12V, +12V, RSA ja RSB. Tehdastoimituksena alapuolen liittimiin kiinnitetty jumpperi on jätettävä paikoilleen. Tämä jumpperi on pidettävä myös asennettuna, jos kytkentävirtalähde WNT15-12VDC/24W on kytketty +12V ja -12V liittimiin liiallisen virransyötön estämiseksi. Jos FAM14:n tai FTS14KS:n kytkentävirtalähteen virtalähde ei riitä koko RS485 väylän virran syöttöön, kytkentävirtalähde WNT15-12VDC/24W voidaan liittää väyläkytkimen -12V ja +1 V liittimiin kapasiteetin lisäämiseksi. Tässä tapauksessa jumpperi on poistettava. Väyläkytkimen vasemmalla puolella olevat toimilaitteet saavat virtansa FAM14- tai FTS14KS-laitteista, oikealla olevat toimilaitteet kytkentävirtalähteestä.
