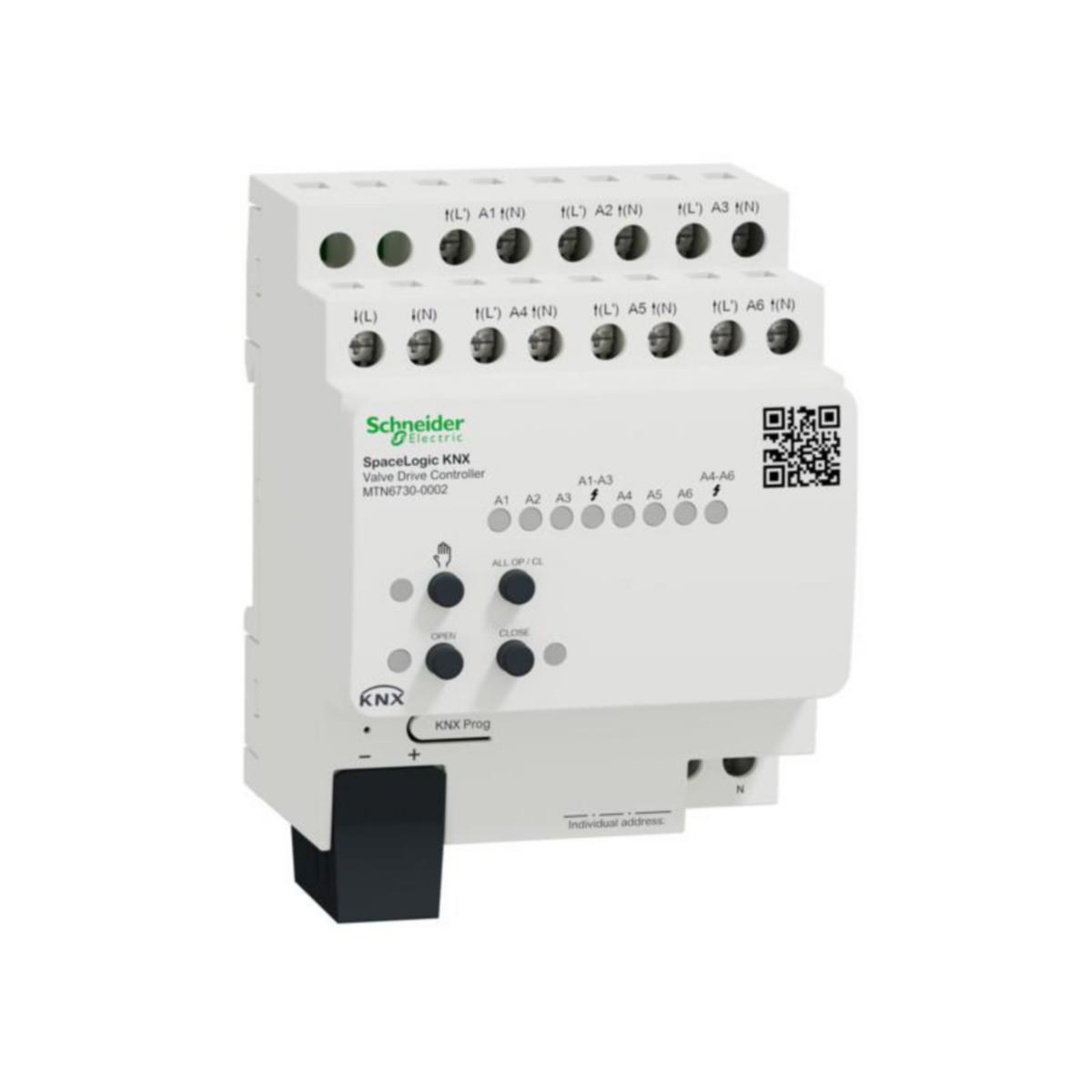

Lähtöyksikkö lämmitin KNX Schneider Electric SpaceLogic KNX

Lämpötoimilaitteessa on 6 elektronista lähtöä. Jokaiseen lähtöön voidaan liittää enintään 4x (230 V AC) tai 2x (24 V AC) termistä toimilaitetta. Sekä jännitteettömänä suljetut että jännitteettömästi avatut toimilaitteet voidaan kytkeä. Lisäksi lämpötoimilaitteessa on 6 integroitua huonelämmönsäädintä, jotka toimivat toisistaan riippumatta. Huonelämmmönsäätimien ohjaukset voidaan linkittää venttiilien lähtöjen kanssa siten, että lämpötilanvalvonta ja venttiilin ohjaus voidaan suorittaa erillisillä väylälaitteilla mikäli se on tarpeen. Integroidut huonelämpötilasäätimet voivat lähettää korjaavan muuttujaviestin väylälle ja ohjata siten muita lämmityksen toimilaitteita tai puhallinkonvektoritoimilaitteita. Lähdöt joko kytkinaktivoitu (1 bitti) tai PWM-signaaliaktivoitu (1 tavu) . Jokainen lähtö on ylikuormitussuojattu ja oikosulkusuojattu. Kaikkia lähtöjä voidaan käyttää manuaalisesti painikekäytöllä. Työmaakäyttö on mahdollista. Asennettavaksi TH35 DIN -kiskoihin standardin EN 60715 mukaisesti. Väylä on liitetty väyläliitäntäpäätteellä. KNX-ohjelmiston toiminnot - venttiili: venttiilin aktivointi (jännitteettömänä auki / kiinni) voidaan määrittää jokaiselle lähdölle, toimilaitteen määritys seuraavasti: "Kytkentä, 1-bittinen", "Vakio, 1-tavuinen" tai "Vakio 1-tavuinen toimilaitteen raja-arvon ja hystereesin kanssa", tilan takaisinkytkentä, kaikkien venttiilin tilojen yhteinen takaisinkytkentä 4-tavuisen viestin kautta, yhdistetty venttiilin tila 1 tavu, venttiilin käyttöjännitteen vikasignaali voidaan konfiguroida, ylikuormitus ja oikosulkusignaali kullekin venttiilille, venttiilin automaattinen huuhtelu, kesä/ talviajan vaihto venttiililähdöille, venttiilikomennon raja-arvo, konfiguroitu pakotettu asento, määritetyllä venttiilin asennolla käyttötilan aktivointi. KNX-ohjelmistotoiminnot - RTC: käyttötilat "Lämmitys", "Jäähdytys", "Lämmitys ja jäähdytys", joissa kaikissa on tai ei ole lisätasoa, lämpötilan ohjearvojen määritys suhteellisena (johdettu perusohjearvosta) tai absoluuttisena (kunkin käyttötilan riippumattomat ohjearvolämpötilat). PI-ohjaus, PWM tai kytkentä 2-pistepalauteohjaus, automaattinen tai objektiorientoitu siirtyminen "lämmitys" ja "jäähdytys" välillä, väliaikainen tai pysyvä asetusarvon muutos tiedonsiirto-objektien kautta mahdollinen (esim. ohjainlaajennuksen kautta), asetusarvon asetusarvon määrittäminen. Asetusarvon muutoksen (0,1 / 0,5 K) aseteltava askelleveys. Ulkoisten anturien lämpötila-arvojen mahdollisen kalibroinnin ja mitatun arvon muodostamisen voi määrittää. Erilliset tai jaetut komentoarvot lämmitys- ja jäähdytystilassa, lattialämpötilan raja lämmitystilassa, ohjearvolämpötilan raja jäähdytystilassa, käyttötuntilaskuri venttiilililähdön kytkentäaikojen tallentamista varten. Nimellisjännite: AC 110-230 V, 50/60 Hz Lähdöt: 6, elektroninen AC 24 V / 230 V Kytkentävirta: 5. 160 mA: Päällekytkentävirta AC 230 V:maks. 1,5 A (2 s) Päällekytkentävirta AC 24 V: maks. 0,3 A (2 min) Venttiilikäyttöjen lukumäärä: maks. 4 / lähtö (230 V:n käytöt)maks. 2 / lähtö (24 V:n käytöt) Tehonkulutus KNX: maks. 250 mW Laitteen leveys: 4 moduulia = n. 72 mm Lisätarvikkeet: Termosähköinen venttiilikäyttö 230 V MTN639125 Termosähköinen venttiilikäyttö 24 V MTN639126 Sisältö: Väyläliitännällä ja kaapelisuojuksella.
