Schneider Electric

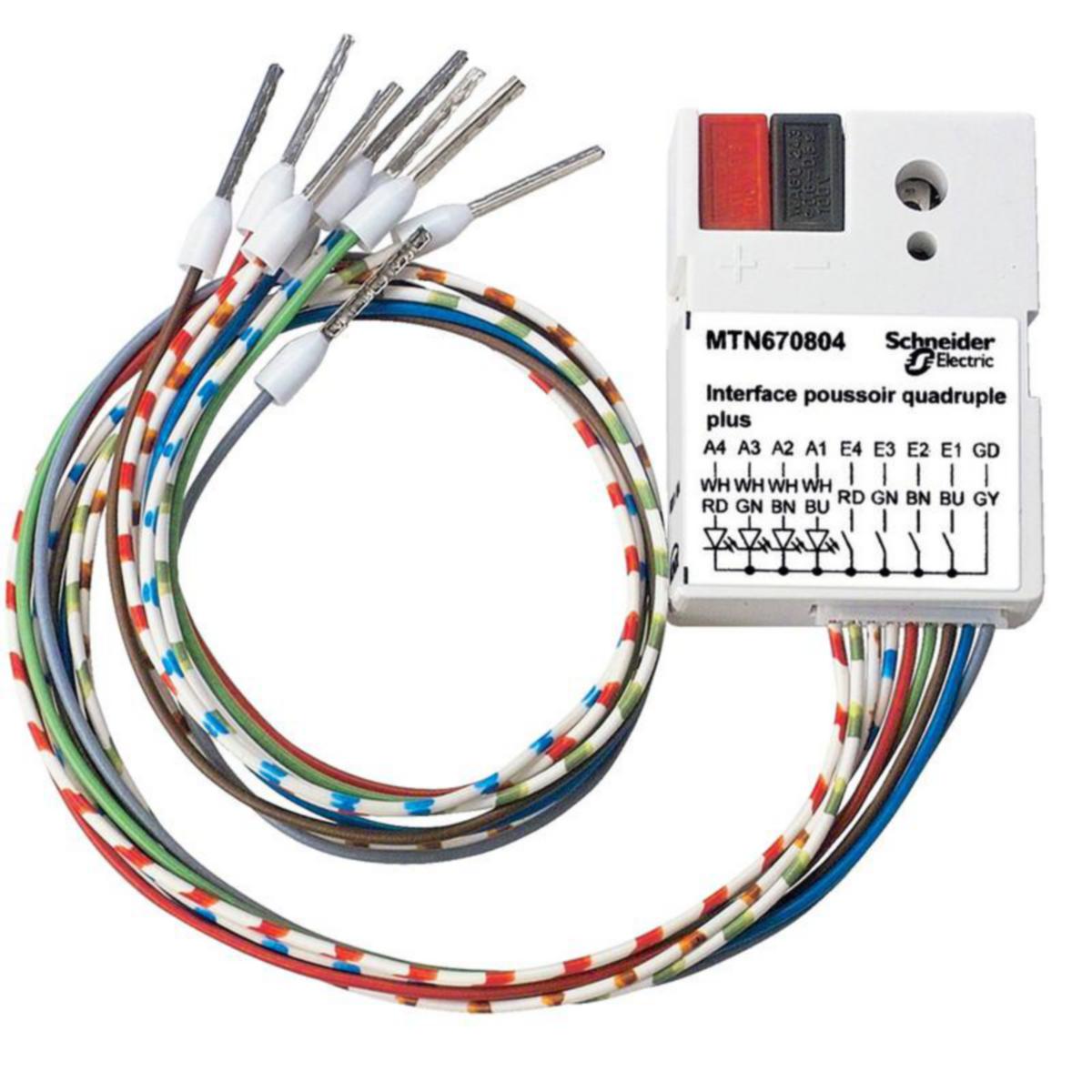

Tuloyksikkö KNX Schneider Electric SpaceLogic KNX Painike
TULOYKSIKKÖ SPACELOGIC KNX PAINIKE-INTERFACE 4 KAN.
Tuotenumero Toimittajan tuotenumero:
2820236
MTN670804
Nähdäksesi varastosaldon ja hinnan
Painikerajapinta tuottaa sisäisesti kosketusjännitteen neljälle potentiaalittomalle kärkitiedolle sekä kahdelle LED-merkkivalolle (joiden on oltava low current -tyyppisiä). Asennetaan kojerasiaan CEE60.
Ohjelmallinen KNX-toiminnallisuus: Päälle/poiskytkentä, sysäys, säätö (1:llä / 2:lla painikkeella), kaihtmien/markiisien ohjaus (1:llä / 2:lla painikkeella), 1/2/4/8-bit sanomat lyhyellä ja/tai pitkällä aktivoinnilla, 2-byte sanomat lyhyellä ja/tai pitkällä aktivoinnilla, 8-bit lineaarinen säädin, tilanteet, laskurit, käytön esto (disable), toiminta nousevalla/laskevalla reunalla, kytkentävärähtelyn suodatus. Lähdöt pienvirtaisten LED-statusmerkkivalojen ohjaukseen.
Jokaiselle tulolle/lähdölle: Kosketusjännite: < 3 V (SELV) Kosketusvirta: < 0,5 mA
Lähtövirta: max. 2 mA
Max. johdinpituus: 30 cm suojaamaton, voidaan jatkaa enintään 7,5 m kierretyllä suojaamattomalla kaapelilla.
Mitat: noin 40 x 31 x 13 mm (LxWxH)
Ohjelmallinen KNX-toiminnallisuus: Päälle/poiskytkentä, sysäys, säätö (1:llä / 2:lla painikkeella), kaihtmien/markiisien ohjaus (1:llä / 2:lla painikkeella), 1/2/4/8-bit sanomat lyhyellä ja/tai pitkällä aktivoinnilla, 2-byte sanomat lyhyellä ja/tai pitkällä aktivoinnilla, 8-bit lineaarinen säädin, tilanteet, laskurit, käytön esto (disable), toiminta nousevalla/laskevalla reunalla, kytkentävärähtelyn suodatus. Lähdöt pienvirtaisten LED-statusmerkkivalojen ohjaukseen.
Jokaiselle tulolle/lähdölle: Kosketusjännite: < 3 V (SELV) Kosketusvirta: < 0,5 mA
Lähtövirta: max. 2 mA
Max. johdinpituus: 30 cm suojaamaton, voidaan jatkaa enintään 7,5 m kierretyllä suojaamattomalla kaapelilla.
Mitat: noin 40 x 31 x 13 mm (LxWxH)
- Tuotenumero 2820236
- Toimittajan tuotenumero: MTN670804
- EAN koodi: 3606485012223
- Materiaaliluokka S2803B
Tekniset tiedot
- Pakkauskoot: 1 KPL/150 KPL
- Tulojen lukumäärä: 4
- Syöttöjännite: 24 V
- Jännitetyyppi (tulojännite): DC
- Sisältää väyläliitynnän: kyllä
- Irroitettava väylämoduuli: ei
- Kaksisuuntainen radiotaajuus: ei
- Väyläjärjestelmä KNX: kyllä
- Väyläjärjestelmä KNX radio: ei
- Väyläjärjestelmä LON: ei
- Väyläjärjestelmä Powernet: ei
- Väyläjärjestelmä radiotaajuus: ei
- Muut väyläjärjestelmät: ei ole
- Tarvitsee ulkopuolisen signaalijännitteen: ei
- LED-ohjaus: ei
- LED-indikointi: ei
- Asennustapa: sisäänrakennettu asennus
- Kotelointiluokka (IP): IP20
- Minimisyvyys (sisäänrakennettu laitekotelo): 40 mm
- Väyläjärjestelmä KNX Turva: ei
- Väyläjärjestelmä KNX Secure-RF radio: ei
