Logiikkamoduuli Schneider Electric Modicon

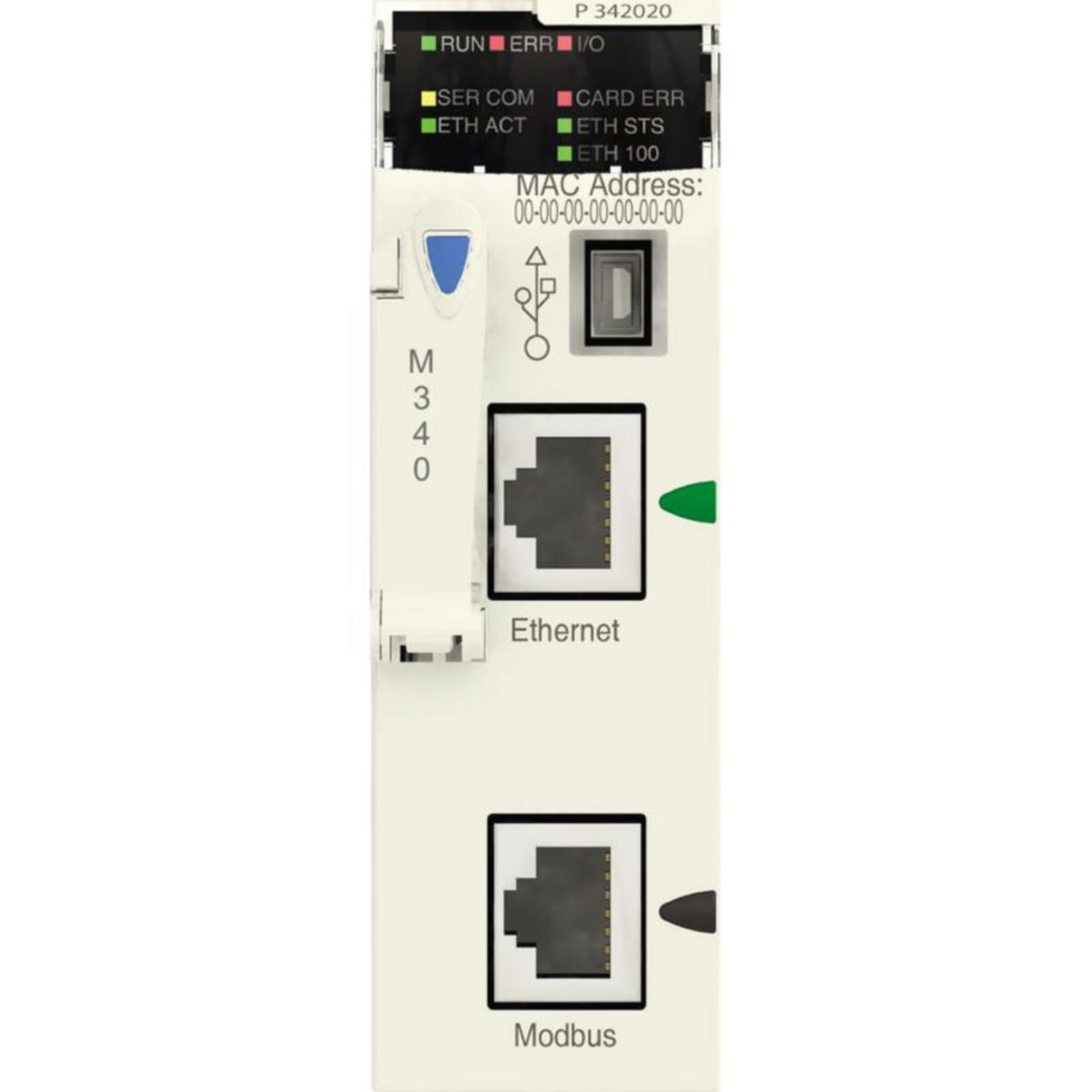

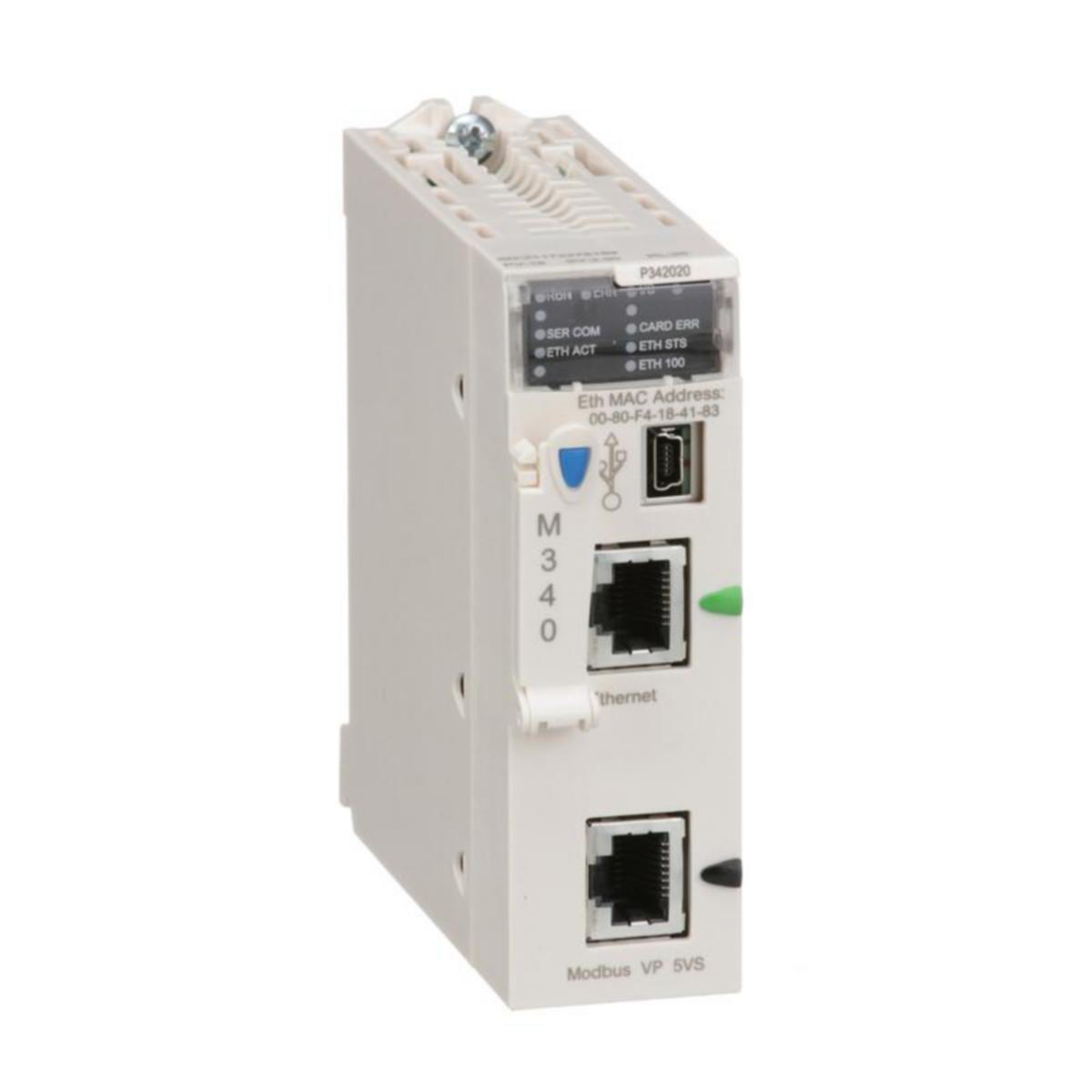

Tämä suorituskykyinen prosessorimoduuli on osa Modicon M340 -mallistoa, joka tarjoaa ohjelmoitavia logiikoita (PAC). Se mahdollistaa enintään neljän räkin käytön, 1024 I/O:ta ja sen muistikapasiteetti on 4096 kt. Siinä on etupaneelissa turvaruuvi, jolla moduuli voidaan lukita korttipaikkaansa, näyttölohko, jossa on kahdeksan LED-valoa, mini B USB -liitin ohjelmointipäätettä varten, paikka, jossa on flash-muistikortti. Siinä on myös RJ45-liitin Ethernet Modbus/TCP -verkkoon yhdistämistä varten sekä RJ45-liitin Modbus-sarjalinkkiä tai merkkitilalinkkiä varten (RS 232C/RS 485, 2-johtiminen, isoloimaton). Tämä suoritin toimitetaan vakiona SD (Secure Digital) -tyyppisen flash-muistikortin kanssa, joka on tarkoitettu varmuuskopioimaan suoritinmoduulin sisäisen RAM-muistin, ohjelman, symboleiden ja kommenttien alueen sekä vakioalueen kaksi muistialuetta. Tiedot varmuuskopioidaan automaattisesti kaksoisarvolla, kun logiikkaohjain ei ole käytössä. Samoin tietojen palauttaminen on läpinäkyvää käyttäjän kannalta virran palatessa. Se painaa 0,205 kg. Tämä suoritinmoduuli on yhteensopiva ohjelmoitavien Modicon M340 -logiikkaohjainten (PLC) kanssa. Se toimitetaan 2 pakkauksissa (PCE ja SO2 tyypit). Pienikokoinen Modicon M340 tarjoaa joustavuutta pieniin laatikoihin ja integroituja toimintoja. Se toimii sekä Schneider Electricin että muiden valmistajien laitteiden plug and work -ratkaisuina.
