Palonkestävän jakorasian tarkoituksena on jatkaa ja haaroittaa palonkestäviä kaapeleita ja taata järjestelmän toimivuus tulipalon aikana.
Palonkestävien jakorasioiden tulee olla testattu EN1363-1 -palokokeen mukaan.
OBOn jakorasiat täyttävät kaikki standardin DIN4102-12 vaatimukset ja ne kestävät toimintakuntoisina asennusohjeen mukaan asennettuina vähintään 90 minuuttia.

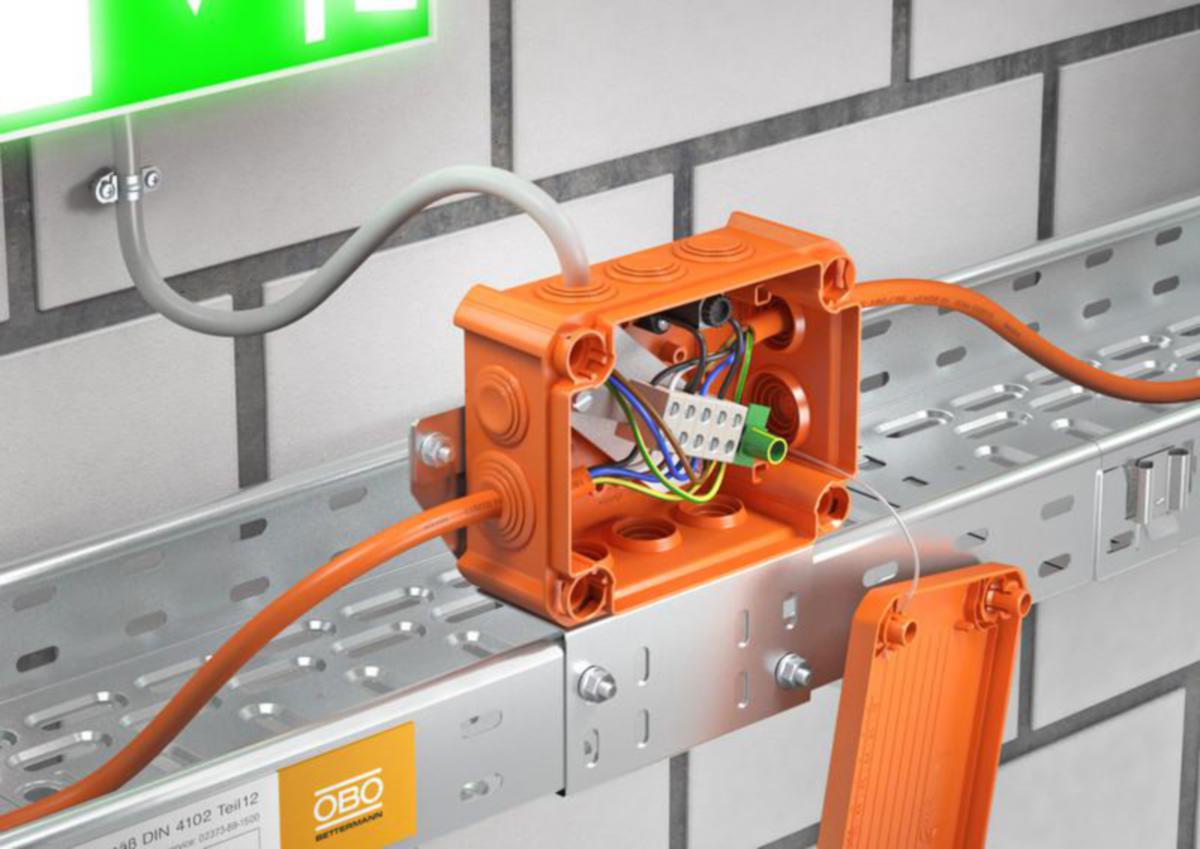

Jakorasia kiinnitetään palonkestävään alustaan toimituksen mukana tulevilla betoniruuveilla.
Betoniruuveja varten portataan 65mm syvä ja ø5mm reikä. Reikä puhdistetaan hyvin ennen ruuvin kiinnittämistä.
Rasiaan tulevat kaapelit kiinnitetään alustaan palonkestävillä kaapelikiinnikkeillä 732 XX GTP siten, että ensimmäinen kiinnike laitetaan 10cm:n etäisyydelle rasiasta ja se toimii vedonpoistajana. Muut kiinnikkeet kiinnitetään 30cm:n välein.
Kaapeli työnnetään rasiaan pehmeän kalvotiivisteen läpi tai vaihtoehtoisesti voidaan käyttää holkkitiivistettä.
Palonkestävän jakorasian tarkoituksena on jatkaa ja haaroittaa palonkestäviä kaapeleita ja taata järjestelmän toimivuus tulipalon aikana.
Palonkestävien jakorasioiden tulee olla testattu EN1363-1 -palokokeen mukaan.
OBOn jakorasiat täyttävät kaikki standardin DIN4102-12 vaatimukset ja ne kestävät toimintakuntoisina asennusohjeen mukaan asennettuina vähintään 90 minuuttia.
Jakorasia kiinnitetään palonkestävään alustaan toimituksen mukana tulevilla betoniruuveilla.
Betoniruuveja varten portataan 65mm syvä ja ø5mm reikä. Reikä puhdistetaan hyvin ennen ruuvin kiinnittämistä.
Rasiaan tulevat kaapelit kiinnitetään alustaan palonkestävillä kaapelikiinnikkeillä 732 XX GTP siten, että ensimmäinen kiinnike laitetaan 10cm:n etäisyydelle rasiasta ja se toimii vedonpoistajana. Muut kiinnikkeet kiinnitetään 30cm:n välein.
Kaapeli työnnetään rasiaan pehmeän kalvotiivisteen läpi tai vaihtoehtoisesti voidaan käyttää holkkitiivistettä.
Tuotenumero: 1627207
Toimittajan tuotenumero: 7205563
EAN koodi: 4012196085620
Materiaaliluokka S1606B
Tuotenumero | Nimi | Suurin poikkipinta-ala | Leveys | Pituus | Syvyys | Yksikkö | ||
---|---|---|---|---|---|---|---|---|
1627200
|
JAKORASIA E90 BSS T 100 ED 6-5 A. IP66. E30/E90 | 6 mm² | 116 mm | 150 mm | 67 mm | KPL | ||
Määrä pyöristetty min.toimitusmäärään
|
||||||||
1627207
|

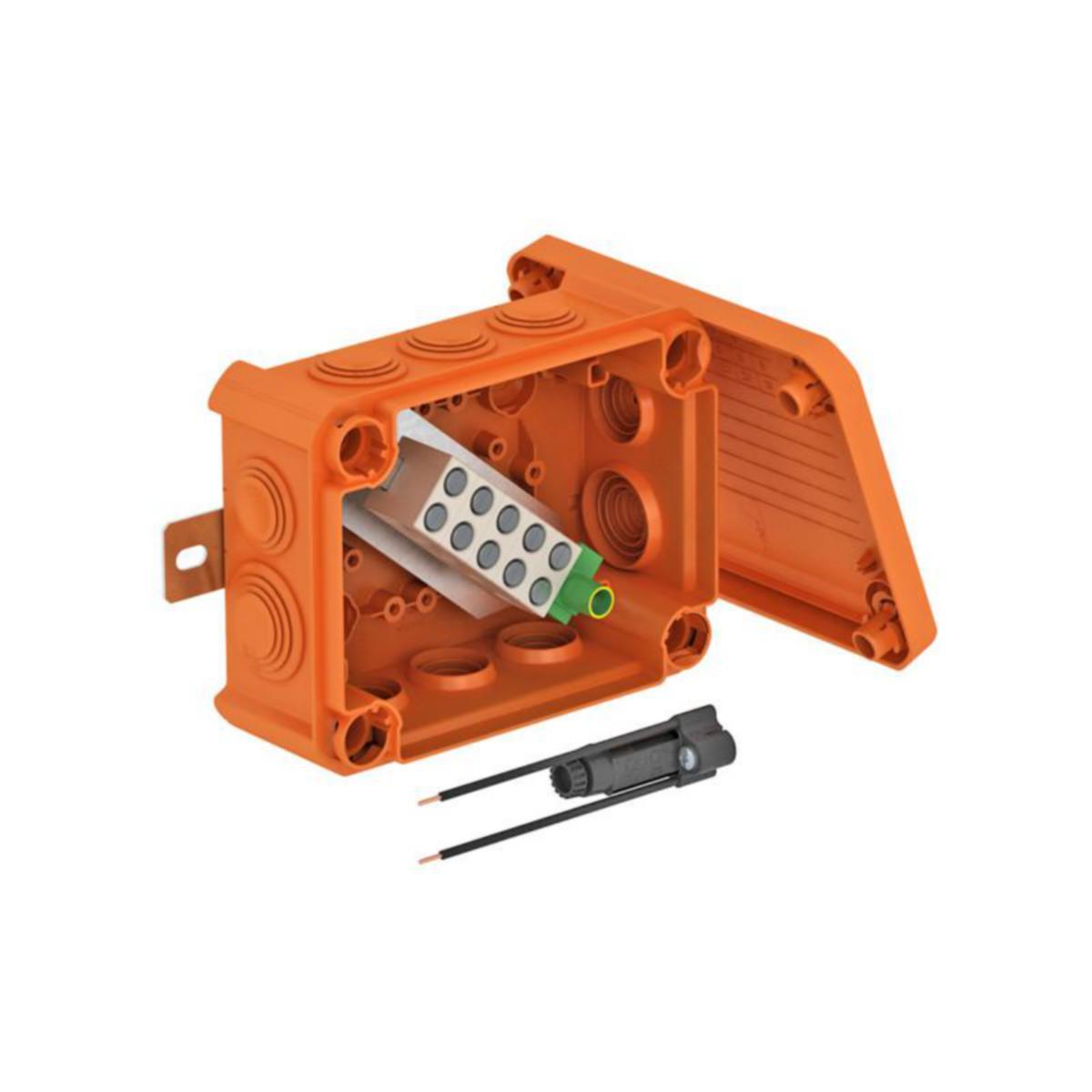

JAKORASIA E90 BSS T 100 ED 10-6 AF.IP66.E90.FUSE | 10 mm² | 116 mm | 150 mm | 67 mm | KPL | ||
Määrä pyöristetty min.toimitusmäärään
|
||||||||
1627205
|
JAKORASIA E90 BSS T 350 ED 4-28 AD. IP66 .E90 | 4 mm² | 182 mm | 267 mm | 110 mm | KPL | ||
Määrä pyöristetty min.toimitusmäärään
|
