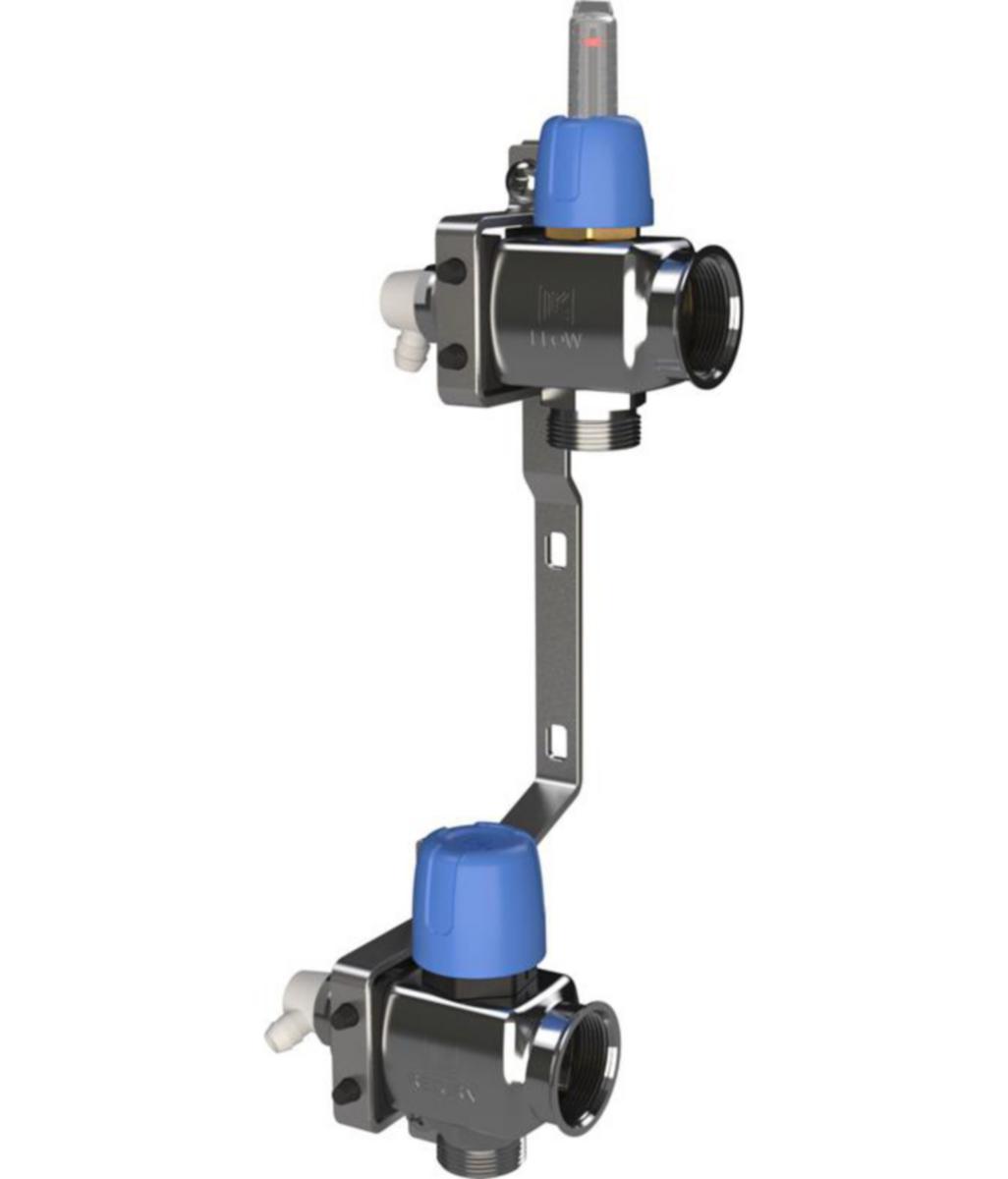

Jakotukki LK RF

LK Jakotukki RF on valmistettu ruostumattomasta teräksestä ja sitä on saatavana 1–12 lattialämmityspiirille. Jakotukki toimitetaan valmiiksi kannakkeisiin asennettuna. Jakotukissa on lämpömittarit sekä meno- että paluurungossa, manuaaliset ilmanpoistimet sekä täyttö-/tyhjennysventtiilit (ei VKF RF 1).

Jakotukin menorunko (ylempi runko, merkitty FLOW) on varustettu virtausmittareilla, joilla virtaamat voidaan säätää piirikohtaisesti. Virtausmittarin säätöalue on 0,5–5 l/min. Virtausmittarit on valmistettu lämpötilan- ja iskunkestävästä muovista ja ne kestävät myös jäähdytysnesteitä, kuten glykolia ja etanolia 50 ja 30 prosenttisiin liuoksiin asti.

Jakotukin paluurungossa (alempi runko, merkitty RETURN) on käsisäätöpyörät piirien sulkemista varten. Käsisäätöpyörän tilalle asennetaan termostaattiohjatuissa piireissä LK Toimilaite.

Syöttöputket voidaan kytkeä jakotukkiin vasemmalta tai oikealta puolelta. Kätisyys voidaan muuttaa irrottamalla ja siirtämällä runkojen päätytulpat toisiin päihin. Jakotukin rungon koko 1".

Pakkaus sisältää merkintälipukkeet lattialämmityspiirien merkintää varten, asennusohjeet sekä suojapussin jakotukin rakennusaikaista suojausta varten.

Jakotukin varusteet:
Kaksi suoraa (tuotenro 241 75 50) tai kulmamallista (tuotenro 241 79 58) palloventtiiliä. Palloventtiili voidaan korvata LK OptiFlow EVO II säätöventtiilillä, katso valikoima LK Säätöventtiilit.
LK Kytkentäliittimet putkikoon mukaisesti: PE-X-/PAL-putkelle 16 (tuotenro 241 72 98) / PE-X-putkelle 12 × 2 (tuotenro 241 94 66) / PE-X-putkelle 20×2 (tuotenro 241 94 68).

Vaihtoehtoisesti:
LK Puristuskytkentäliitin putkikoon mukaisesti: PE-X-/PAL Komposiittiputkelle 16 (tuotenro 187 66 06) / PE-X-putkelle 20×2 (tuotenro 241 94 70).

Lisävarusteena on saatavana myös LK Kytkentäliittimiä PAL Komposiittiputkelle 20 2,8 ja kupariputkille 12×1,0 ja 15×1,0.

Liitoksen koko:
Liitos syöttöputkelle, 1" sk
Liitos lattialämmitysputkelle, ¾"UK EuroCone

Mitat:
Jakotukin mitat selviävät sivulla olevasta taulukosta. Lähtöjen etäisyys toisistaan k/k 50 mm, menon ja paluun limitys 25 mm. Jakotukkiin liitettävät varusteet lisäävät mittoja seuraavasti:

LK Palloventtiili, suora: 65 mm
LK Palloventtiili, kulma: 70 mm
LK Ohitus RF: 15 mm
LK Ohitus Delta P RF: 155 mm
LK OptiFlow EVO II ja suora vaihtonippa: 123 mm
LK OptiFlow EVO II ja vaihtonippa kulma: 93 mm

Lisätietoja tuotteen kohdalta LK:n tuotevalikoimasta, sekä asennusohjeista.
