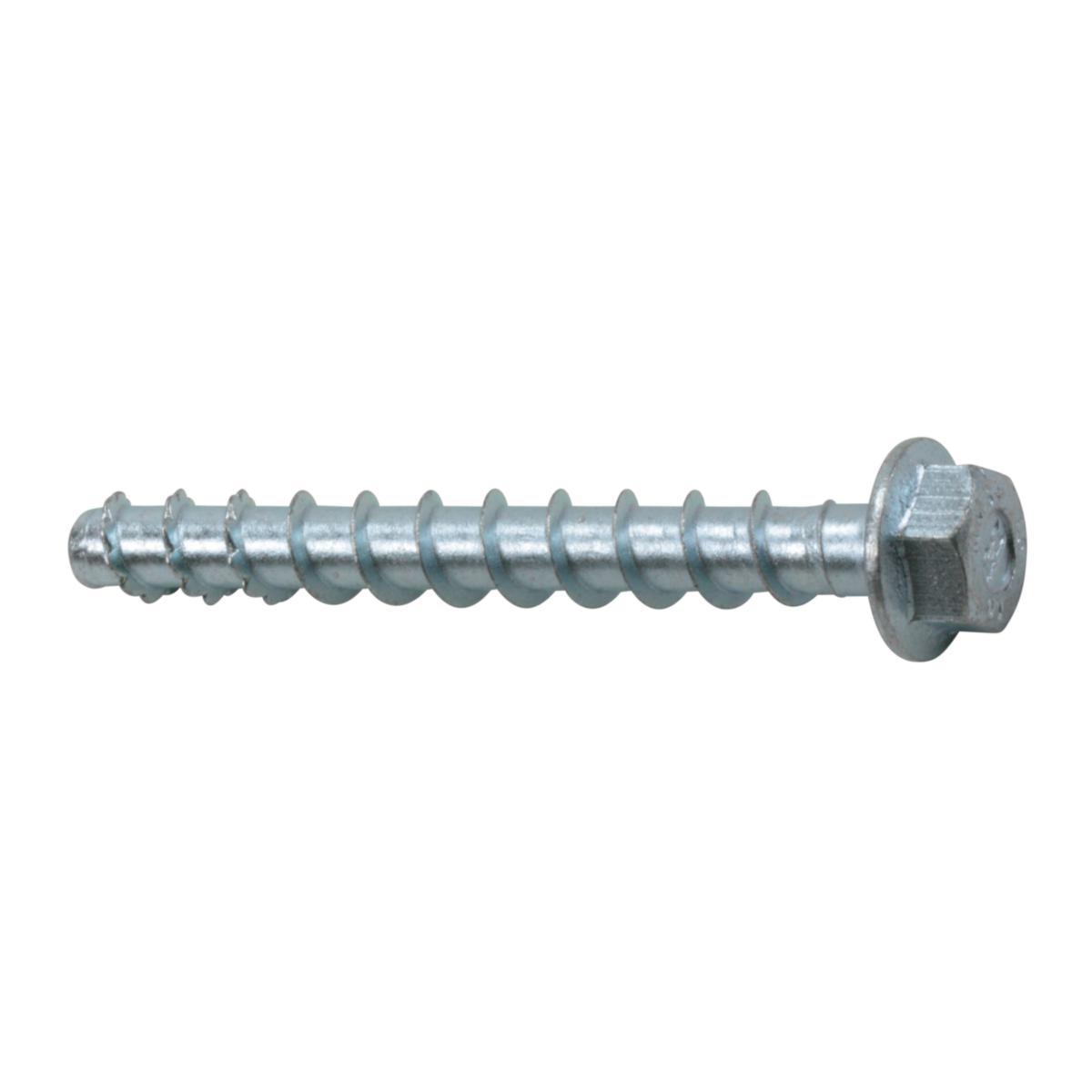

Betoniruuvi Multi-Monti kuusiokanta laipalla

BETONIRUUVI MMS+ KUUSIOKANTA 6/5X50 LAIPALLA ZN 100KPL

Tuotenumero

498659

Toimittajan tuotenumero:

498659

‌
‌
‌

‌
‌

Nähdäksesi varastosaldon ja hinnan

MMS-SS- Laipallinen kuusiokanta. Pinnoitus: sähkösinkitty. Eurooppalainen tyyppihyväksyntä, ETA 06/0078 Option 1. Soveltuu kannattimien ja kattoprofiileiden ym. kiinnittämiseen suoraan betoniin ilman erillistä aluslevyä. Sallitut kN-kuormitukset, betoni C20/25. * Ei sisälly ETA:aan - arvot ovat valmistajan suosituksia. Sulkeissa ( ) annettuja arvoja voidaan käyttää valmistajan antamina suosituksina. Leikkauskuormitus tarkoittaa betoniruuvia ilman betonireunan vaikutusta.

Tuotenumero
498659
Kopioi leikepöydälle
Toimittajan tuotenumero:
498659
Kopioi leikepöydälle
EAN koodi:
4019787483834
Kopioi leikepöydälle
Materiaaliluokka
K0342B
Kopioi leikepöydälle

Tekniset tiedot

Pakkauskoot: 100 KPL/1000 KPL/48000 KPL
Tyyppi: MMS+SS
Porausreiän halkaisija: 5 mm
Pituus: 50 mm
Ulkohalkaisija: 6 mm
Materiaalin enimmäispaksuus: 5 mm
Avaimen leukaväli: 8
Laipan halkaisija: 11 mm
Pinnan suojaus: galvanoitu/elektrolyyttisesti sinkitty
Perustan materiaali: Halkeillut betoni, Halkeilematon betoni, Ontelolaatta, Luonnonkivi, Reikätiili, Umpitiili
Käyttökohteet: Julkisivut - Istuimet - Hyllyt - Kaapelihyllyt - Kaiteet - Listat - Väliaikaiset kiinnikkeet
Hyväksytty: ETA 15/0784
Materiaali: hiiliteräs
Kannan muoto: kuusio

Halkaisija	Borrdiameter	Asennussyvyys	Poraussyvyys	Momentti	Sallittu kuormitus kN	Sallittu kuormitus kN
	mm				Halkeilematon betoni	Halkeileva betoni
Ø x pituus					C20/25	C20/25
mm	5	min-mm	min-mm	Nm	Veto/leikkaus	Veto/leikkaus
6×40	5	35	40	100	2,0 / 2,4	0,5 / 2,3
6×50	5	35	40	100	2,0 / 2,4	0,5 / 2,3
6×50	5	45	50	100	3,0 / 2,4	0,7 / 2,4
6×60	5	35	40	100	2,0 / 2,4	0,5 / 2,3
6×60	5	45	50	100	3,0 / 2,4	0,7 / 2,4
6×70	5	35	40	100	2,0 / 2,4	0,5 / 2,3
6×70	5	45	50	100	3,0 / 2,4	0,7 / 2,4
6×80	5	35	40	100	2,0 / 2,4	0,5 / 2,3
6×80	5	45	50	100	3,0 / 2,4	0,7 / 2,4
7,5×35	6	34	40	100	2,0 / 3,4	1,0 / 2,4
7,5×40	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×50	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×60	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×60	6	55	65	100	4,4 / 3,6	2,0 / 3,6
7,5×70	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×70	6	55	65	100	4,4 / 3,6	2,0 / 3,6
7,5×80	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×80	6	55	65	100	4,4 / 3,6	2,0 / 3,6
7,5×100	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×100	6	55	65	100	4,4 / 3,6	2,0 / 3,6
7,5×120	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×120	6	55	65	100	4,4 / 3,6	2,0 / 3,6
7,5×140	6	35	40	100	2,0 / 3,4	1,0 / 2,4
7,5×140	6	55	65	100	4,4 / 3,6	2,0 / 3,6
10x60	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x70	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x70	8	65	75	200	7,9 / 8,1	4,4 / 6,3
10x80	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x80	8	65	75	200	7,9 / 8,1	4,4 / 6,3
10x90	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x90	8	65	75	200	7,9 / 8,1	4,4 / 6,3
10x100	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x100	8	65	75	200	7,9 / 8,1	4,4 / 6,3
10x120	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x120	8	65	75	200	7,9 / 8,1	4,4 / 6,3
10x140	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x140	8	65	75	200	7,9 / 8,1	4,4 / 6,3
10x160	8	50	60	200	5,9 / 5,4	3,0 / 3,8
10x160	8	65	75	200	7,9 / 8,1	4,4 / 6,3
12x60* EJ ETA	10	-	-	-	-	-
12x80	10	75	85	200	9,9 / 10,7	5,9 / 7,7
12x90	10	75	85	200	9,9 / 10,7	5,9 / 7,7
12x90	10	90	100	200	12,3 / 14,3	7,9 / 14,3
12x100	10	75	85	200	9,9 / 10,7	5,9 / 7,7
12x100	10	90	100	200	12,3 / 14,3	7,9 / 14,3
12x120	10	75	85	200	9,9 / 10,7	5,9 / 7,7
12x120	10	90	100	200	12,3 / 14,3	7,9 / 14,3
12x140	10	75	85	200	9,9 / 10,7	5,9 / 7,7
12x140	10	90	100	200	12,3 / 14,3	7,9 / 14,3
12x160	10	75	85	200	9,9 / 10,7	5,9 / 7,7
12x160	10	90	100	200	12,3 / 14,3	7,9 / 14,3
14x110	12	95	105	100	12,3 / 17,1	8,2 / 17,7
14x130	12	95	105	100	12,3 / 17,1	8,2 / 17,7
16x120	14	100	110	400	16,8 / 28,2	9,9 / 23,9
16x120	14	115	125	400	21,1 / 28,2	14,8 / 28,2
16x130	14	100	110	400	16,8 / 28,2	9,9 / 23,9
16x130	14	115	125	400	21,1 / 28,2	14,8 / 28,2
16x140	14	100	110	400	16,8 / 28,2	9,9 / 23,9
16x140	14	115	125	400	21,1 / 28,2	14,8 / 28,2
16x160	14	100	110	400	16,8 / 28,2	9,9 / 23,9
16x160	14	115	125	400	21,1 / 28,2	14,8 / 28,2
20x100* EJ ETA	18	-	-	-	-	-
20x130* EJ ETA	18	-	-	-	-	-
20x160	18	140	160	600	30,3 / 53,7	21,7 / 43,3
20x180	18	140	160	600	30,3 / 53,7	21,7 / 43,3
20x200	18	140	160	600	30,3 / 53,7	21,7 / 43,3
