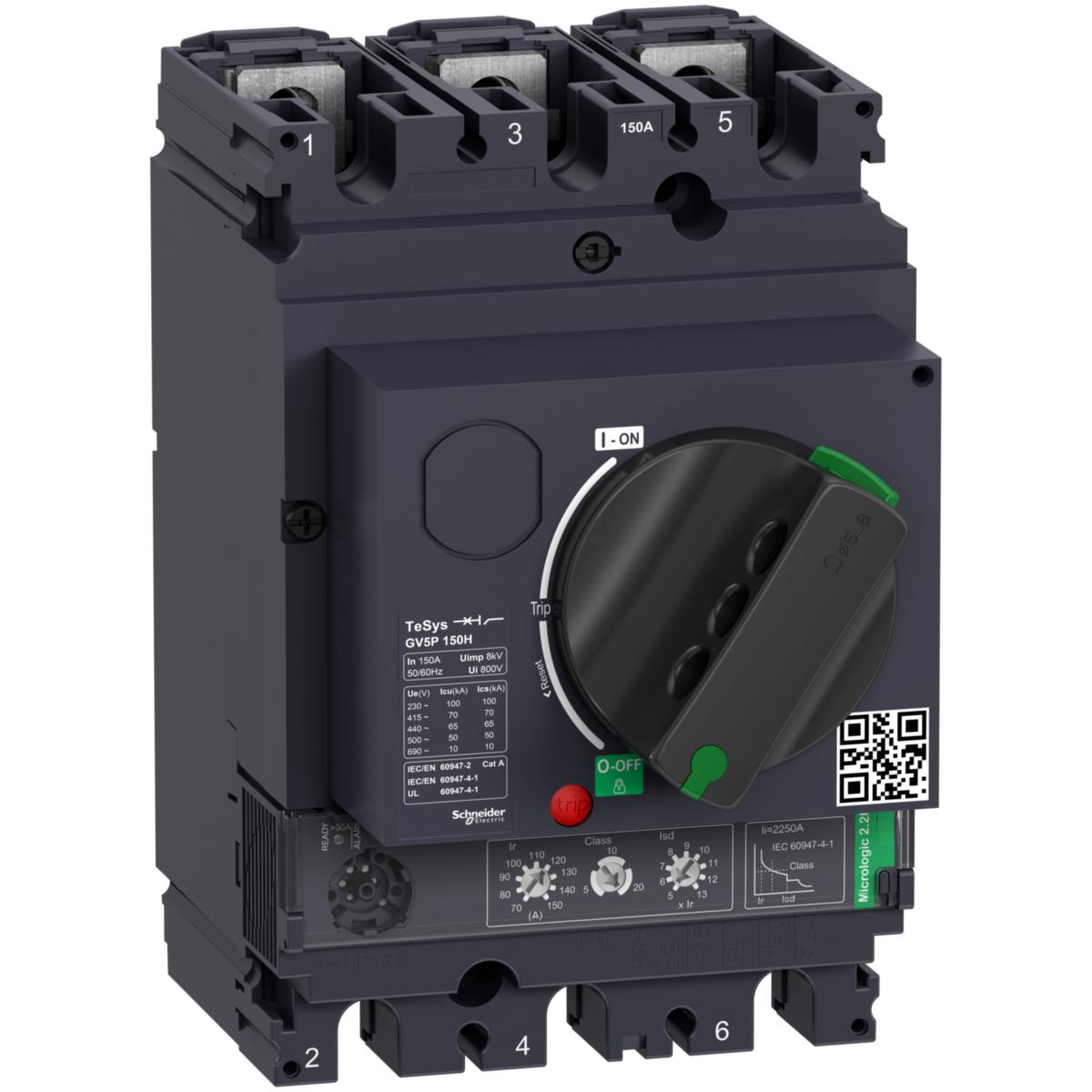

Moottorinsuojakatkaisija Schneider Electric TeSys

Luotettavat ja robustit moottorinsuojakatkaisijat 500A/250kW/400V saakka laajatoimisella suojareleellä.TeSys GV5 ja GV6 -moottorinsuojakatkaisijat ovat suunniteltu suojaamaan moottoreita ylikuormituksilta, oikosulun, vaihe-epäsymmetrian ja vaihevian vaikutuksilta.Katkaisijat ovat erityisesti suunniteltu vaativiin moottorinohjaus- ja suojaussovelluksiin. ● 4 nimellisvirtaa: 150A, 220A, 320A & 500A ● 2 oikosulkukestoisuus arvoa (Icu): 36kA & 70kA @ 400/415V AC ● Ics = 100% Icu ● Varustettu Micrologic-suojareleellä, jonka tehtävänä on suojata moottoria ylikuormitus- ja oikoulusulkutilanteissa sekä toimia vaihe-epäsymmetria- ja vaihevikasuojana. ● Säädettävä ylikuormitussuojauksen asettelualue (Ir): 50...100% x In ja käynnistysaikaluokan asettelu (Luokka 5, 10 tai 20) ● Säädettävä oikosulukulaukaisun asettelualue (Isd): 5…13 x In kiinteällä aikaviiveellä ● Oikosulun pikalaukaisu (Ii): 15 x In (suojareleen maks. virta) ● Suojareleen LED-indikointi. Vihreä LED: käy tieto (valmiina laukaisuun). Punainen LED: ennakoiva hälytystieto, moottorin terminen tila >95% nimellisestä ● Väänninohjaus vakiona ● Oviväänin akselilla lisävarusteena ● Laaja määrä sähköisiä lisätarvikeita ja mekaanisia tarvikkeita ● Kaapelikenkä-/kiskoliitäntä vakiona. Tunneliliittimet optiona. ● Standardit: EN/IEC 60947-1; IEC 60947-2; IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1 ● Lisävarusteena vianerottelumoduuli (SDTAM), jonka avulla voidaan tunnistaa ylikuormitus ja toteuttaa kontaktorin aukiohjaus (ennen laukaisua) ylikuormitus ja vaihe-epäsymmetria tilanteissa ● Tyypin 1 ja Tyypin 2 oikosulkukoordinaatio kahden komponentin moottorikäynnistinratkaisuihin yhdessä TeSys kontaktoreiden kanssa
