Newlec

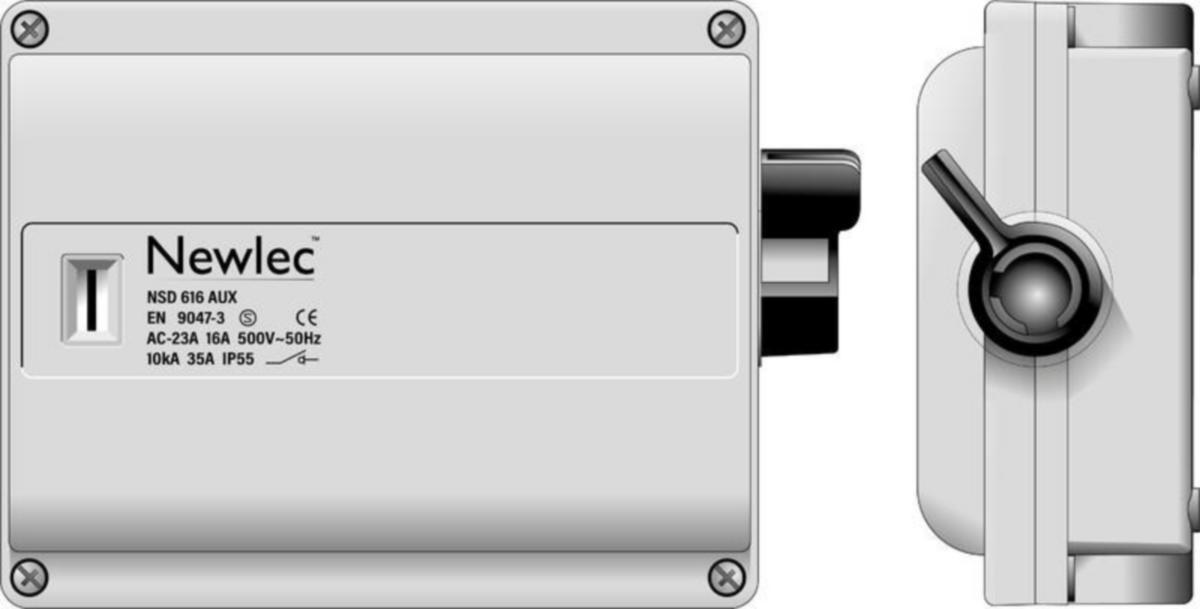

Turvakytkin vipu Newlec
TURVAKYTKIN VIPU NEWLEC NSD616H 6X16A 500V 7,5KW IP54
Tuotenumero Toimittajan tuotenumero:
3699001
305426
Nähdäksesi varastosaldon ja hinnan
Turvakytkin 6x16A 1S 4xM25+2xM16 IP55 harmaa/musta
IEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.
Kotelon ylä- ja alaosassa on kaksi M25 ja yksi M16 läpivientiä. Holkkitiivisteet sisältyvät toimitukseen. Kotelon väri harmaa, vivun väri musta.
IEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.
Kotelon ylä- ja alaosassa on kaksi M25 ja yksi M16 läpivientiä. Holkkitiivisteet sisältyvät toimitukseen. Kotelon väri harmaa, vivun väri musta.
- Kotelo valmistettu iskunkestävästä polykarbonaatista
- Napojen lukumäärä 6+N+PE
- PE- ja N-kiskot sisältyvät
- Kytkin varustettu yhdellä sulkeutuvalla apukoskettimella
- Normien mukaiset merkintätarrat sisältyvät
- Nimellisvirta 16A AC23A, 500V
- Nimellisteho 7,5kW 400V jännitteellä
- Kotelointiluokka IP55
- Johtimien suurin poikkipinta-ala 6mm²
- Kaapelien läpiviennit 4xM25+2xM16
- Kotelon koko 183x129x59mm (LxKxS)
- Tuotenumero 3699001
- Toimittajan tuotenumero: 305426
- EAN koodi: 7394438054265
- Materiaaliluokka S3606A
Tekniset tiedot
- Pakkauskoot: 1 KPL/1 KPL
- Ohjauselementin väri: musta
- Mitoitettu jatkuva virta Iu: 16 A
- Napojen lukumäärä: 6
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 1
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Käyttö pääkytkimenä: kyllä
- Käyttö huoltokytkimenä: kyllä
- Käyttö turvakytkimenä: kyllä
- Maksimi nimellinen käyttöjännite Ue AC: 415 V
- Mitoitusteho AC-23, 400 V: 7.5 kW
- Mitoitettu jatkuva virta AC-21, 400 V: 16 A
- Toiminta kuin hätä-seis -asennuksella: ei
- Kotelointiluokka (IP), edestä: IP55
- Mitoituskäyttöjännite: 400-415 V
- Mitoitusteho AC-3, 400 V: 7.5 kW
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Laitteen rakenne: koko laite kotelossa
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: kyllä
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii keskusasennukseen: ei
- Sopii väliasennukseen: ei
- Moottoriohjain valittavissa: ei
- Alijännitelaukaisija valittavissa: ei
- Ohjauselementin tyyppi: keinuvipu
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
