Moottorinsuojakatkaisija ABB

Katkaisija ohjausjännitemuuntajan suojaukseen
Sulakkeeton suojaus muuntajan ensiöpuolelle, pikajousiliittimillä

Muuntajan suojaukseen tarkoitettu katkaisija on suunniteltu erityisesti sulakkeettomaksi suojalaitteeksi antamaan oikosulku- ja ylikuormitussuojan ohjausjännitemuuntajan ensiöpuolelle. Tarkan suojauksen lisäksi muuntaja kytketään käsikäyttöisesti ja turvallisesti verkkoon sekä irti verkosta.

Kaapelin suojaus- ja erotusominaisuuksia vaaditaan ensiöpuolen kytkennässä. Käämivialta voidaan suojautua vain ensiöpuolen suojauksella. Muuntajan käynnistysvaiheessa syntyy hyvin korkea virtapiikki (syöksyvirta), joka on suuruudeltaan tyypillisesti 8-20 X muuntajan nimellisvirta. Tästä johtuen tavanomaista suojalaitetta ei voida käyttää muuntajan suojalaitteena. ABB:n MS132-KT -suojakatkaisija onkin erinomainen valinta ohjausjännitemuuntajan suojaratkaisuksi.

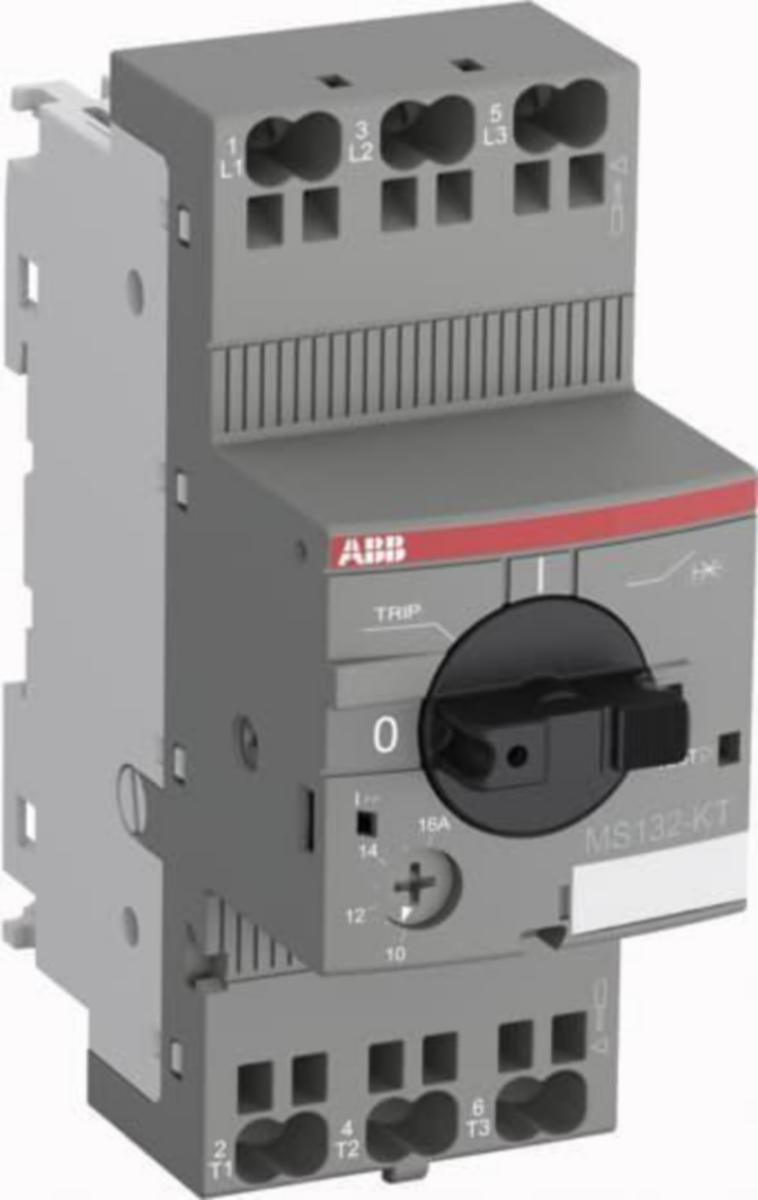

Kolmenapaisen MS132-KT -suojakatkaisijasarjan leveys on vain 45 mm ja nimellisvirta yltää aina 25 A saakka. MS132-KT -suojakatkaisija osoittaa erikseen laukaisutapahtuman ylikuormitus- ja oikosulkulaukaisun välillä, mikä lisää käyttäjän turvallisuutta ja nopeuttaa laitteiston palautumista vikatilanteesta tuotantoon. Lisäksi suojakatkaisimella on erotusominaisuus, lämpötilakompensoitu ylikuormituslaukaisu sekä lukittava kiertokytkin selkeällä TRIP-osoituksella.

Suojakatkaisimen tarvikevalikoima, kuten apu- ja hälytyskoskettimet, alijännite- ja työvirtakelat sekä syöttöliittimet, on täysin yhteensopiva moottorinsuojakytkinten MS116, MS132 ja MS165 kanssa. Uutuutena tarjoamme myös pikajousiliittimillä varustetut itsekiristyvät apukoskettimet nopeaan asennukseen.

Pikajousiliitin version ominaisuudet

Erotusominaisuus, ylikuormitus- ja 100 kA oikosulkusuojaus kompaktisti yhdessä laitteessa.
Muuntajan käämityksen oikosulun suojaus ensiöpuolen suojauksella.
Ylikuormitussuojauksen lämpötilakompensoitu käyttölämpötila -25 ... +70 °C
Kolmeasentoinen lukittava kiertokytkin: OFF - TRIP - ON.
