AhlsellTuotteetSähköTeollisuustuotteet 23/27/36-38/8636 Tehokytkimet ja - katkaisijatTehokytkimetTurvakytkimetSivusta väännettävät
Norwesco

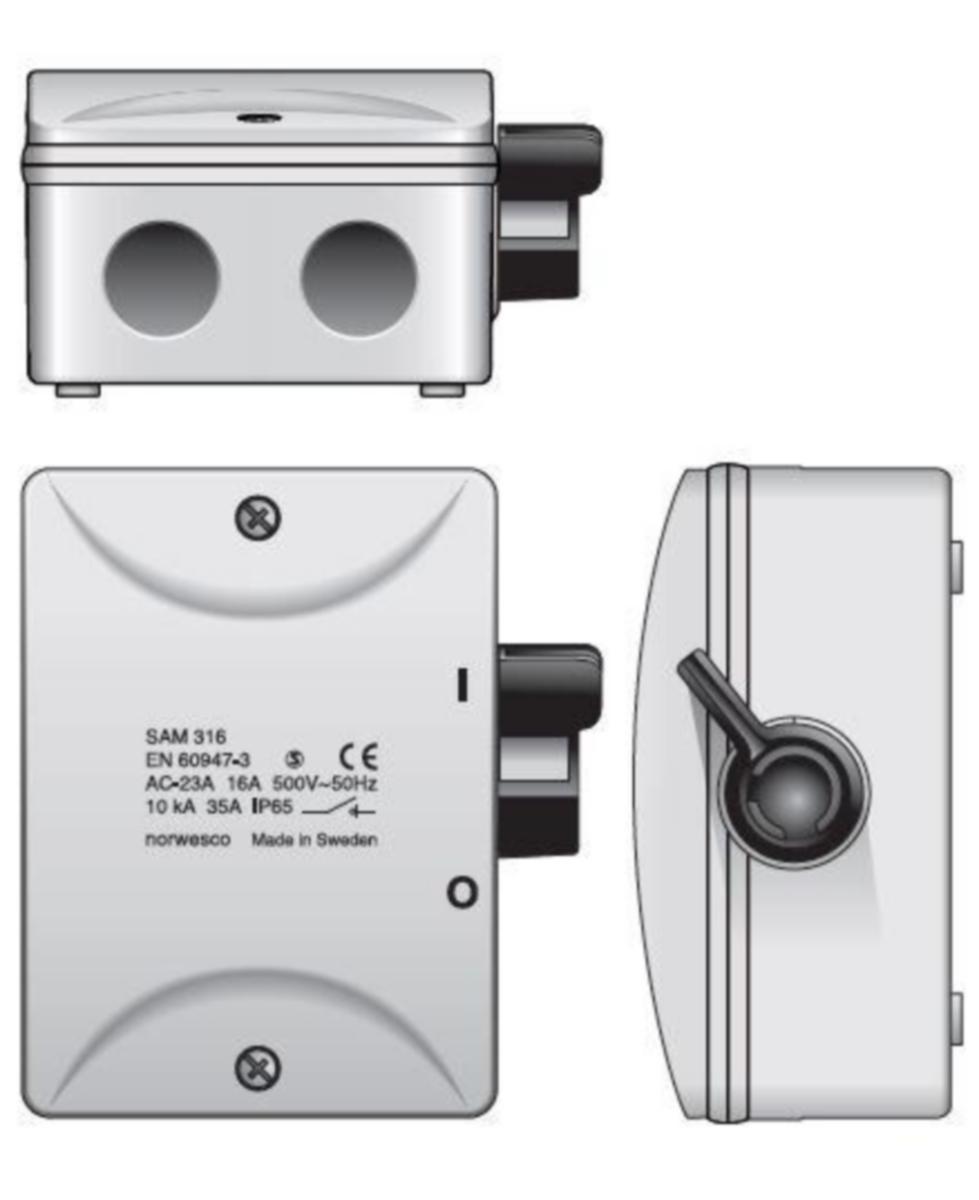

Turvakytkin vipu Norwesco SAM 16A/M25
TURVAKYTKIN VIPU NORWESCO SAM316 3x16A 7.5kW IP65
Tuotenumero Toimittajan tuotenumero:
3605344
305360
Nähdäksesi varastosaldon ja hinnan
Turvakytkin 3x16A 7,5kW 4xM25+1xM16 IP65 harmaa silumiinikoteloIEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu.Kestävä silumiinen turvakytkin vaativiin olosuhteisiin. Sisällä on runsaasti johdotus- ja kytkentätilaa. Kotelon yläosassa on kaksi M25 ja alaosassa kaksi M25 ja yksi M16 läpivientiä. Kotelon väri harmaa, vivun väri musta. Holkkitiivisteet 2xM25 ja sulkutulppa M16 sisältyvät toimitukseen.
Kotelo valmistettu harmaaksi maalatusta silumiinista
Napojen lukumäärä 3+N+PE
PE- ja N-kiskot sisältyvät
Normien mukaiset merkintätarrat sisältyvät
Nimellisvirta 16A AC23A, 500V
Nimellisteho 7,5kW 400V jännitteellä
Kotelointiluokka IP65
Johtimien suurin poikkipinta-ala 6mm²
Kaapelien läpiviennit 4xM25+1xM16
Holkkitiivisteet 2xM25 ja sulkutulppa 1xM16 sisältyvät toimitukseen
Kotelon koko 120x135x67mm (LxKxS)
Kotelo valmistettu harmaaksi maalatusta silumiinista
Napojen lukumäärä 3+N+PE
PE- ja N-kiskot sisältyvät
Normien mukaiset merkintätarrat sisältyvät
Nimellisvirta 16A AC23A, 500V
Nimellisteho 7,5kW 400V jännitteellä
Kotelointiluokka IP65
Johtimien suurin poikkipinta-ala 6mm²
Kaapelien läpiviennit 4xM25+1xM16
Holkkitiivisteet 2xM25 ja sulkutulppa 1xM16 sisältyvät toimitukseen
Kotelon koko 120x135x67mm (LxKxS)
- Tuotenumero 3605344
- Toimittajan tuotenumero: 305360
- EAN koodi: 7394438053602
- Materiaaliluokka S3606B
Tekniset tiedot
- Mitoitettu jatkuva virta Iu: 16 A
- Napojen lukumäärä: 3
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Käyttö pääkytkimenä: kyllä
- Käyttö huoltokytkimenä: kyllä
- Käyttö turvakytkimenä: kyllä
- Maksimi nimellinen käyttöjännite Ue AC: 500 V
- Mitoitusteho AC-23, 400 V: 7.5 kW
- Mitoitettu jatkuva virta AC-21, 400 V: 16 A
- Toiminta kuin hätä-seis -asennuksella: ei
- Kotelointiluokka (IP), edestä: IP65
- Mitoituskäyttöjännite: 400-500 V
- Mitoitusteho AC-3, 400 V: 7.5 kW
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Ohjauselementin väri: musta
- Laitteen rakenne: koko laite kotelossa
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: kyllä
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii lattia-asennukseen: ei
- Sopii keskusasennukseen: ei
- Sopii väliasennukseen: ei
- Moottoriohjain valittavissa: ei
- Alijännitelaukaisija valittavissa: ei
- Ohjauselementin tyyppi: keinuvipu
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
