Ylijännitesuoja PJ-verkko OBO Bettermann
YLIJÄNNITESUOJA PJ-VERKKO OBO V10 COMPACT-AS
Tuotenumero Toimittajan tuotenumero:
5808098
5093391
Nähdäksesi varastosaldon ja hinnan
Ylijännitesuoja V10 COMPACT-AS T2+T3, 3L+N+PE, hienosuoja
Tyypin 2+3 ylijännitesuojia käytetään ylijännitteiden rajoittamiseen sähkölaitteissa. Ylijännitesuojat pitää asentaa ennen vikavirtasuojaa (RCD), koska se tulkitsee muutoin syöksyvirran vikavirraksi ja katkaisee virtapiirin.
SPD standardin EN 61643-11 mukaan Tyyppiä 2+3
SPD standardin IEC 61643-11 mukaan Luokat II+III

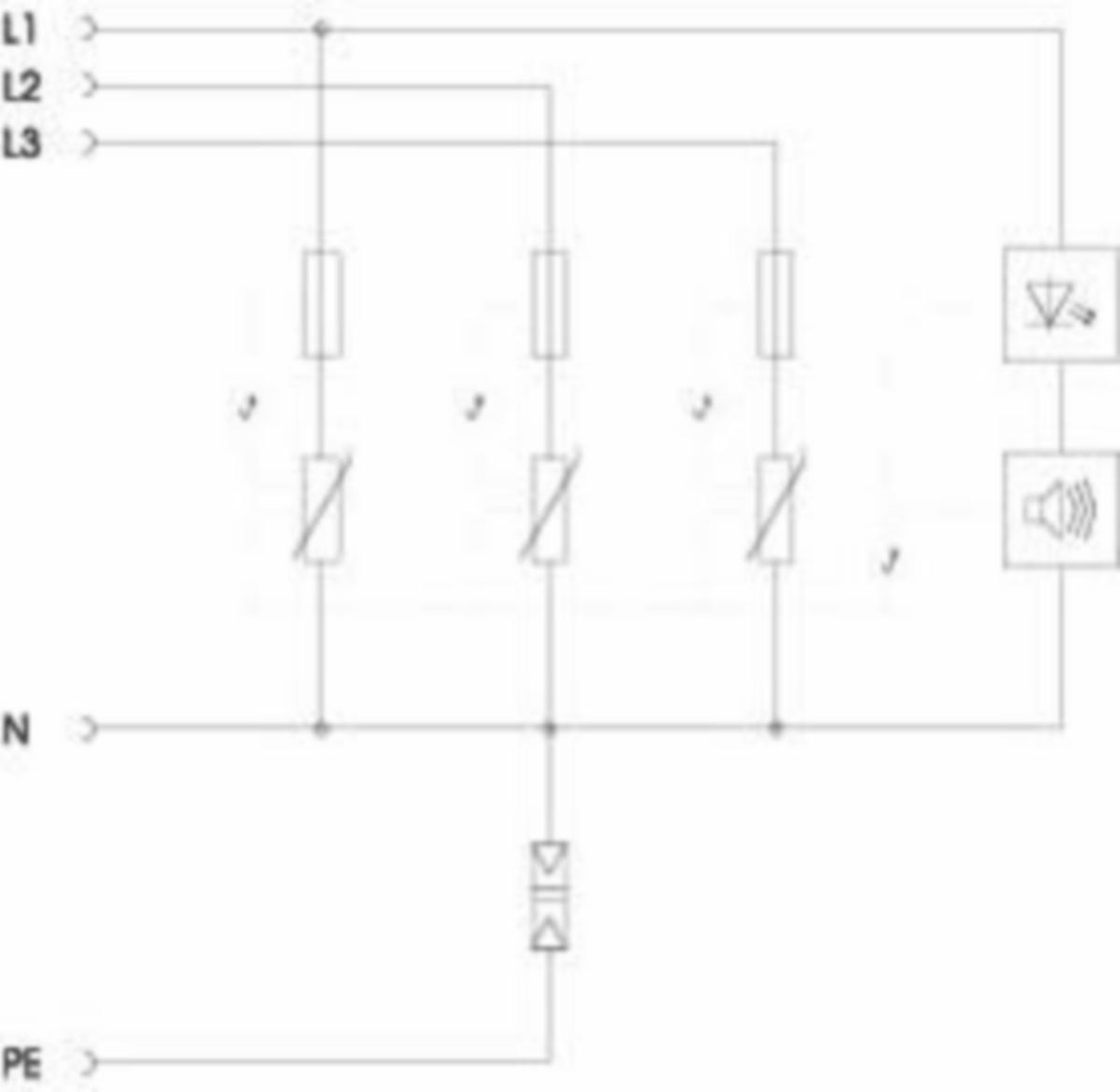

Malli 3+NPE
Asennustapa Asennuskisko 35 mm
Suojausluokka IP20
Purkauskyky (8/20) [yhteensä] (kA) 60
Syttymisaika (ns) < 25
Jälkivirran sammutuskyky lpeak (kA) 10
Jälkivirran sammutuskyky leff (kA) 7
Korkein jatkuva jännite (V) 255
Nimellispurkausvirta (8/20) (kA) 10
Nimellisjännite (V) 230
Enimmäispurkausvirta (kA) 20
Enimmäissulake (A) 63
Suojaustaso (kV) < 1,1
Merkinanto laitteessa optinen ja akustinen
Lämpötila-alue (°C) -40 : +80
Kytkentäliitinkoko 2,5 - 10 mm2
Koteloitu yhdistelmäsuoja ryhmä- ja jakokeskukseen
Tyypin 2+3 ylijännitesuojia käytetään ylijännitteiden rajoittamiseen sähkölaitteissa. Ylijännitesuojat pitää asentaa ennen vikavirtasuojaa (RCD), koska se tulkitsee muutoin syöksyvirran vikavirraksi ja katkaisee virtapiirin.
SPD standardin EN 61643-11 mukaan Tyyppiä 2+3
SPD standardin IEC 61643-11 mukaan Luokat II+III
Malli 3+NPE
Asennustapa Asennuskisko 35 mm
Suojausluokka IP20
Purkauskyky (8/20) [yhteensä] (kA) 60
Syttymisaika (ns) < 25
Jälkivirran sammutuskyky lpeak (kA) 10
Jälkivirran sammutuskyky leff (kA) 7
Korkein jatkuva jännite (V) 255
Nimellispurkausvirta (8/20) (kA) 10
Nimellisjännite (V) 230
Enimmäispurkausvirta (kA) 20
Enimmäissulake (A) 63
Suojaustaso (kV) < 1,1
Merkinanto laitteessa optinen ja akustinen
Lämpötila-alue (°C) -40 : +80
Kytkentäliitinkoko 2,5 - 10 mm2
Koteloitu yhdistelmäsuoja ryhmä- ja jakokeskukseen
- Tuotenumero 5808098
- Toimittajan tuotenumero: 5093391
- EAN koodi: 4012195299448
- Materiaaliluokka S5802B
Tekniset tiedot
- Suojaustason jännite: 1.1 kV
- Kotelointiluokka (IP): IP20
- Nimellissyöksyvirta (8/20): 10 kA
- Nimellisjännite AC: 230 V
- Korkein jatkuva jännite AC: 255 V
- Suurin poikkipinta-ala (yksittäinen, monisäikeinen): 10 mm²
- Suurin poikkipinta-ala (hienosäikeinen): 10 mm²
- Asennustapa: DIN-kisko 35 mm
- Merkinanto laitteessa: akustinen ja optinen
