Kuparivoimakaapeli HF Nexans Easy MCMK-HF EMC Dca
KUPARIVOIMAKAAPELI-EMC NEXANS MCMK HF EASY EMC 4X120/70 DCA
Tuotenumero Toimittajan tuotenumero:
0623185
15184198-201-05
Nähdäksesi varastosaldon ja hinnan

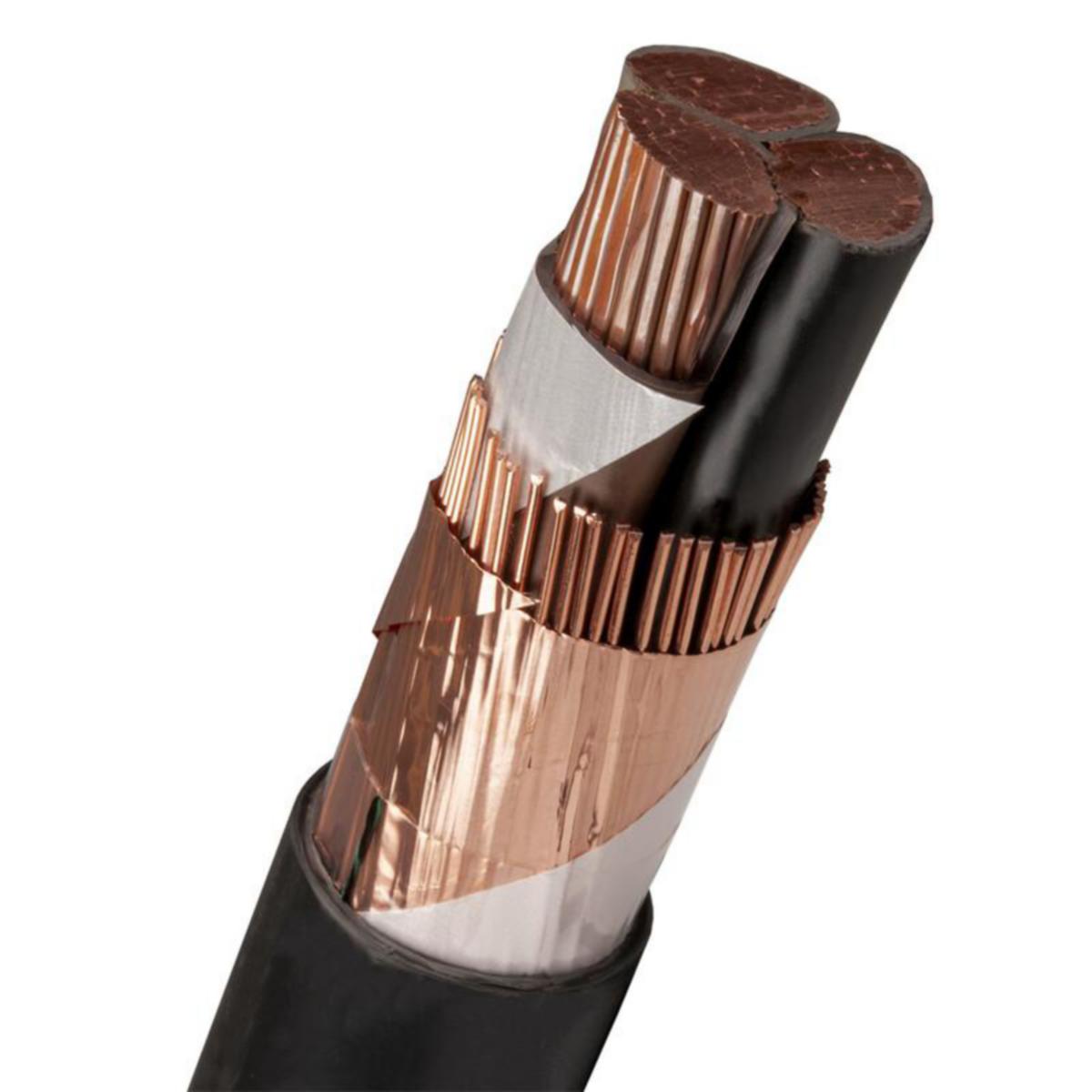

MCMK HF EMC on halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on pyöreät, kerratut kuparijohtimet 35 mm2:n poikkipintoihin saakka. Muissa poikkipinta-aloissa on kerratut sektorimaiset kuparijohtimet. Kaapeli on suunniteltu SS 424 14 18:n mukaan. MCMK-HF EMC -kaapelissa on hehkutettu kuparilankasuojaus ja vastasidoksena täysin peittävä kuparinauha. Kuparisuojaus peittää 100 % ja täyttää EMC-direktiviivin vaatimukset oikein asennettuna. Johtimien lankaluku ja resistanssi ovat SS EN 60228 luokan 2 mukaiset. Johtojen värimerkintä on SS 424 17 20:n mukainen. Vaippa on UV-suojattu. Vaippaan on merkitty tyyppi/valmistaja/paloluokka/vuosi+kuukausi/metrimäärä. MCMK-HF EMC täyttää CPR-luokituksen mukaisen paloluokan Dca-s2,d2,a2. Kaapelista ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapeli on Intertekin sertifioima.
- Tuotenumero 0623185
- Toimittajan tuotenumero: 15184198-201-05
- EAN koodi: 7330000189805
- Materiaaliluokka S0604A
Tekniset tiedot
- Pakkauskoot: 1 M/500 M
- Kaapelityyppi: MCMK-HF EMC
- Mitta johdin x poikkipinta: 4x120/70 mm²
- Kaapelin ulkohalkaisija (noin): 42 mm
- Palokäyttäytyminen standardin EN 13501-6 mukaan: Dca
- Ulkovaipan väri: musta
- Paino: 5495 kg/km
- Nimellisjännite U: 1 kV
- Nimellisjännite U0: 0.6 kV
- Johdinluokka: luokka 2 = muutamalankainen
- Johdinmateriaali: kupari
- Halogeeniton IEC 60754-2 mukaisesti: kyllä
- Savunmuodostuminen standardin EN 13501-6 mukaan: s2
- Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan: d2
- Happamuus standardin EN 13501-6 mukaan: a2
- Johtimen muoto: sektorimuotoinen
- Häiriösuojavaippa: kyllä
- Maadoituslanka: ei
- Lyijyvaippa: ei
- Käyttölämpötila kiinteä: -40-70 °C
- Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä: -10-50 °C
- Konsentrinen johdin: kupari
- Ulkovaipan materiaali: polyolefiini
- Konsentrisen johtimen nimellispoikkipinta-ala: 70 mm²
- Johdintunniste: väri
- Suojajohdin: kyllä
- Johdineriste: muu
- Johtimen suurin käyttölämpötila: 90 °C
- Valokuituelementit: ei
- Sisempi puolijohtava kerros: ei
- Laminoitu vaippa: ei
- Johtava päällyste: ei
- Johtimen pinta: paljas
- Kosketussuojan pitkittäinen kosteussulku: ei
- Pitkittäin kosteussuojatut johtimet: ei
- Alhainen savunmuodostus EN IEC 61034-2 mukaisesti: kyllä
- Ulompi puolijohtava kerros: ei
- Sertifioitu laivakäyttöön: ei
- Sertifioitu lentokenttävalaistuksen kaapeliksi: ei
- Kaapelin muoto: pyöreä
- Soveltuu asennuskaapeliksi: kyllä
- Pienin sallittu taivutussäde kiinteissä asennuksissa: 336 mm
- Johtimen merkintä HD 308 S2 mukaisesti: kyllä
- Johdinresistanssi 20 °C: 0.153 Ohm/km
- Johtimen eristyksen spesifikaatio: XLPE (PEX)
- Ulkovaipan materiaalin spesifikaatio: muu
- Halogeeniton IEC 60754-1 mukaisesti: kyllä
- Halogeeniton IEC 60754-3 mukaisesti: kyllä
- Poikittainen vedenesto: ei
- Maakaapeli: kyllä
- Soveltuu keskijännitekaapeliksi: ei
- Maksimi vetolujuus asennettaessa: 30 kN
- Jyrsijäsuojattu: ei
- Öljynkestävä (IEC 60811-404 mukaisesti): kyllä
- Johtimien määrä: 5
- UV:n kestävä: kyllä
- Johtimen nimellispoikkipinta-ala: 120 mm²
- Soveltuu korkeajännitekaapeliksi: ei
