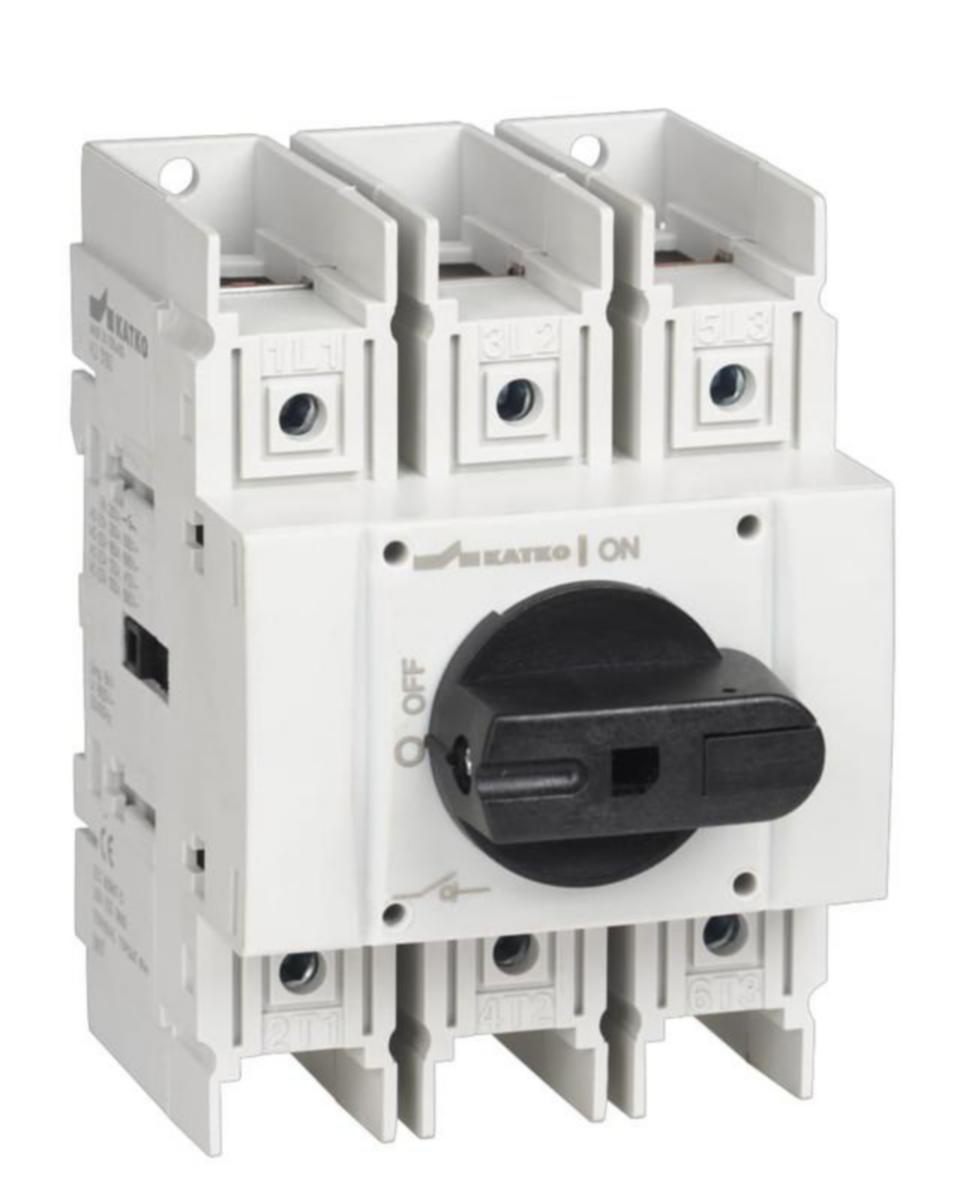

Kuormankytkin vääntö Katko LoadSafe KU 100-160A
KUORMANKYTKIN VÄÄNTÖ KATKO KU 3X125A 400V 55KW
Tuotenumero Toimittajan tuotenumero:
3600785
20349
Nähdäksesi varastosaldon ja hinnan
Kuormankytkin / vääntö
DIN-kisko kiinnitys
3-napainen
AC-23 125A / 55kW / 415V
AC-23 80A / 75kW / 690V
Saatavana tilauksesta:
1.V160KU Apukosketin (1NO + 1NC) S:nro 3600819, sivuun as.
2.V160KU Apukosketin (2NO + 2NC) S:nro 3600825, sivuun as.
Liitinsuoja 3-napaiselle S:nro 3600817
Väännin (Tilattava erikseen):
Yhteensopiva vääntimien LK10 (3600934) ja
LK11(3600936) (3 ja 4 napaa)
Akselit (Tilattava erikseen):
L=100 AD11 (100mm) Alumiini S:nro 3662291
L=200 AD11 (200mm) Alumiini S:nro 3662292
L=300 AD11 (300mm) Alumiini S:nro 3662293
L=100 AD11/VT (100mm) Teräs S:nro 3600231
L=200 AD11/VT (200mm) Teräs S:nro 3600271
L=300 AD11/VT (300mm) Teräs S:nro 3600272
Liitin KKL 1x120T (S:nro 1942102) Alumiinikaapelille 16 - 120mm2 (per vaihe)
Akselien, vääntimien ja kytkimien yhteensopivuustaulukko on saatavissa tiedostoissa nimellä käyttöohje.
DIN-kisko kiinnitys
3-napainen
AC-23 125A / 55kW / 415V
AC-23 80A / 75kW / 690V
Saatavana tilauksesta:
1.V160KU Apukosketin (1NO + 1NC) S:nro 3600819, sivuun as.
2.V160KU Apukosketin (2NO + 2NC) S:nro 3600825, sivuun as.
Liitinsuoja 3-napaiselle S:nro 3600817
Väännin (Tilattava erikseen):
Yhteensopiva vääntimien LK10 (3600934) ja
LK11(3600936) (3 ja 4 napaa)
Akselit (Tilattava erikseen):
L=100 AD11 (100mm) Alumiini S:nro 3662291
L=200 AD11 (200mm) Alumiini S:nro 3662292
L=300 AD11 (300mm) Alumiini S:nro 3662293
L=100 AD11/VT (100mm) Teräs S:nro 3600231
L=200 AD11/VT (200mm) Teräs S:nro 3600271
L=300 AD11/VT (300mm) Teräs S:nro 3600272
Liitin KKL 1x120T (S:nro 1942102) Alumiinikaapelille 16 - 120mm2 (per vaihe)
Akselien, vääntimien ja kytkimien yhteensopivuustaulukko on saatavissa tiedostoissa nimellä käyttöohje.
- Tuotenumero 3600785
- Toimittajan tuotenumero: 20349
- EAN koodi: 6419410203491
- Materiaaliluokka S3604B
Tekniset tiedot
- Pakkauskoot: 1 KPL/1 KPL
- Napojen lukumäärä: 3
- Mitoitettu jatkuva virta Iu: 160 A
- Mitoituskäyttöjännite: 400-690 V
- Kytkinten määrä: 1
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Laitteen rakenne: koko laite kotelossa
- Ohjauselementin väri: musta
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: kyllä
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii keskusasennukseen: kyllä
- Sopii väliasennukseen: ei
- Maksimi nimellinen käyttöjännite Ue AC: 800 V
- Moottoriohjain valittavissa: ei
- Terminen mitoituskestovirta Icw: 5 kA
- Mitoitettu jatkuva virta AC-21, 400 V: 160 A
- Mitoitettu jatkuva virta AC-23, 400 V: 125 A
- Mitoitusteho AC-23, 400 V: 55 kW
- Kotelointiluokka (IP), edestä: IP20
- Alijännitelaukaisija valittavissa: ei
- Käyttö pääkytkimenä: kyllä
- Toiminta kuin hätä-seis -asennuksella: ei
- Käyttö huoltokytkimenä: kyllä
- Käyttö turvakytkimenä: kyllä
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 65 kA
