Katko LoadSafe

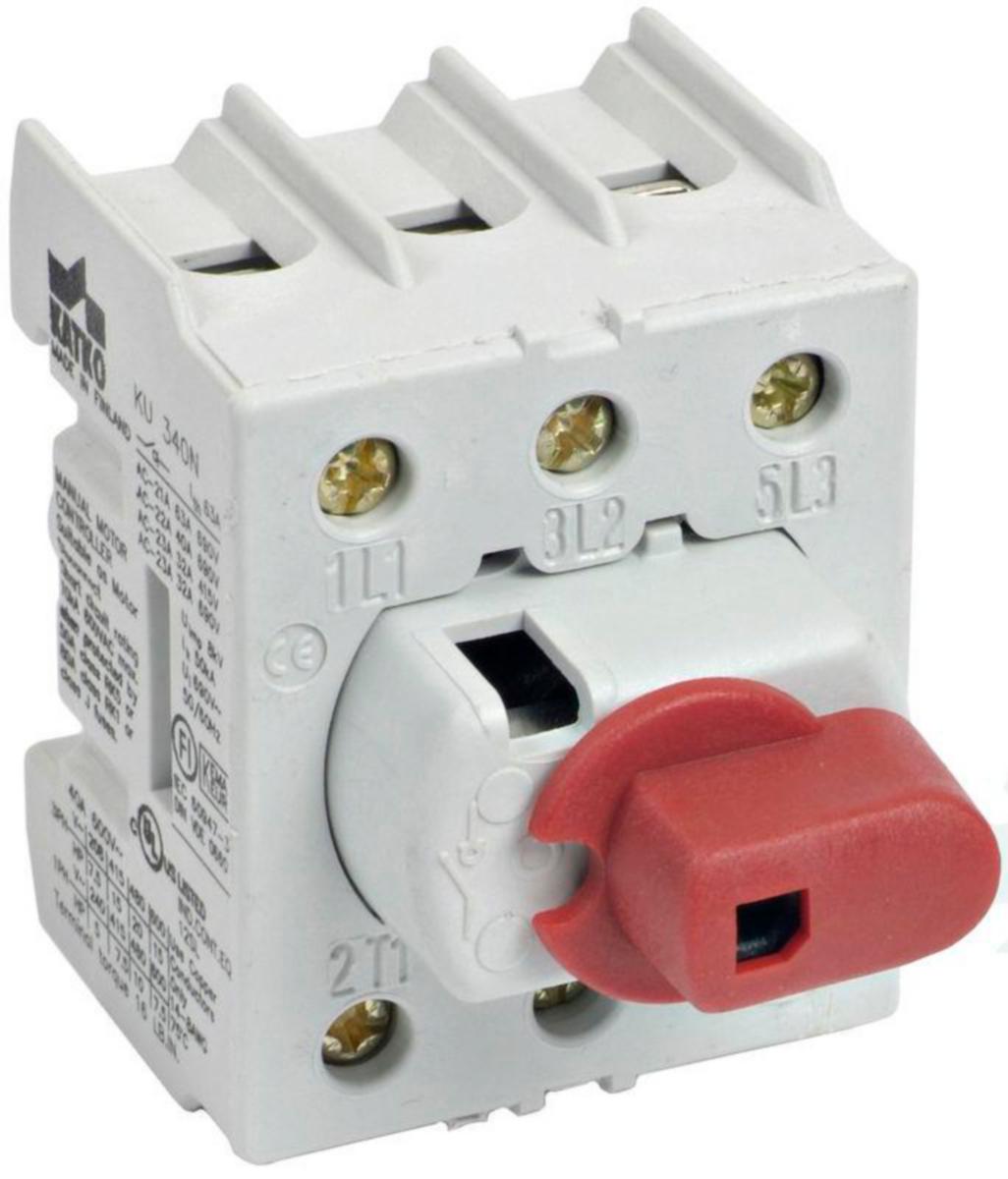

Kuormankytkin vääntö Katko LoadSafe KU 16-125A
KUORMANKYTKIN VÄÄNTÖ KU16-125A 3X40A 400V 22KW
Tuotenumero Toimittajan tuotenumero:
3600723
21460
Nähdäksesi varastosaldon ja hinnan
3-napaiset vääntökytkimetAC-23 / 400V, 40A / 22kWAC-23 / 690V, 40A / 37kWDIN-kisko kiinnitysYhteensopiva vääntimien LK10 (S:nro 3600934) ja LK11 (S:nro 3600936) kanssaSoveltuvat akselit:L=100 AD11 (alumiini) 100mm S:nro 3662291L=200 AD11 (alumiini) 200mm S:nro 3662292L=300 AD11 (alumiini) 300mm S:nro 3662293taiL=100 AD11/VT (teräs) 100mm S:nro 3600231L=200 AD11/VT (teräs) 200mm S:nro 3600271L=300 AD11/VT (teräs) 300mm S:nro 3600272KU vääntökytkinsarja 16-125A on saatavilla 3-, 4-, 6- ja 8-napaisena sekä erikoismallina myös 2-napaisena. 6-napainen kytkin muodostuu kahdesta 3-napaisesta ja 8-napainen kahdesta 4-napaisesta KU-kytkimestä, jotka on yhdistetty rinnakkaisvivustolla.2 kpl vääntökytkintä käy myös vaihtokytkinvivustoon esim KU3/4P VV (3600216), johon voidaan myös laittaa apukosketin VV1.V (3600739) tai tarvittaessa kaksi ja tämän jälkeen kokonaisuus voidaan asentaa suoraan DIN-kiskoon. Muista tilata myös akseli ja väännin. Akselien, vääntimien ja kytkimien yhteensopivuustaulukko on saatavissa tiedostoissa nimellä käyttöohje.
- Tuotenumero 3600723
- Toimittajan tuotenumero: 21460
- EAN koodi: 6419410214602
- Materiaaliluokka S3604B
Tekniset tiedot
- Pakkauskoot: 1 KPL/1 KPL
- Napojen lukumäärä: 3
- Mitoitettu jatkuva virta Iu: 80 A
- Mitoituskäyttöjännite: 400-690 V
- Kytkinten määrä: 1
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Laitteen rakenne: koko laite kotelossa
- Ohjauselementin väri: punainen
- Päävirtapiirin liitäntätapa: ruuviliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: ei
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii keskusasennukseen: kyllä
- Sopii väliasennukseen: ei
- Maksimi nimellinen käyttöjännite Ue AC: 800 V
- Moottoriohjain valittavissa: ei
- Terminen mitoituskestovirta Icw: 2.3 kA
- Mitoitettu jatkuva virta AC-21, 400 V: 80 A
- Mitoitettu jatkuva virta AC-23, 400 V: 40 A
- Mitoitusteho AC-23, 400 V: 22 kW
- Kotelointiluokka (IP), edestä: IP20
- Alijännitelaukaisija valittavissa: ei
- Ohjauselementin tyyppi: säätönuppi
- Käyttö pääkytkimenä: kyllä
- Toiminta kuin hätä-seis -asennuksella: ei
- Käyttö huoltokytkimenä: ei
- Käyttö turvakytkimenä: ei
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 50 kA
